LUIS-LPA · громкоговорители 100В для фоновой музыки и оповещения
LPA-MUSIC-30/60/80C — угловые, подвесные и потолочные громкоговорители 100В
Акустика для фоновой трансляции и оповещения на линии 100В: угловая колонка, подвесной громкоговоритель, двухполосный потолочный; все IP42/IP44, для улицы и влажных мест.
Модели семейства
LPA-MUSIC-30 (угловой, белый/чёрный)угловая колонка, 30 Вт (100В), алюминиевый корпус
| Рабочее напряжение | 100 В |
| Мощность включения | 3,75 / 7,5 / 15 / 30 Вт |
| Мощность на 8 Ом | 30 Вт |
| Частотный диапазон | 65 Гц – 20 кГц |
| Чувствительность | 84 дБ |
| Угол рассеивания | 152° (-6дБ, 1кГц) |
| Динамики | НЧ 1×4″, ВЧ 1×1,75″ |
| Степень защиты / материал | IP44, алюминий |
| Температура / влажность | -40…+60°C / -10…+55°C (таблица ТТХ/Правила эксплуатации), ≤93%, без конденсации |
| Габариты / вес | 385×191×93 мм; 3,64 кг |

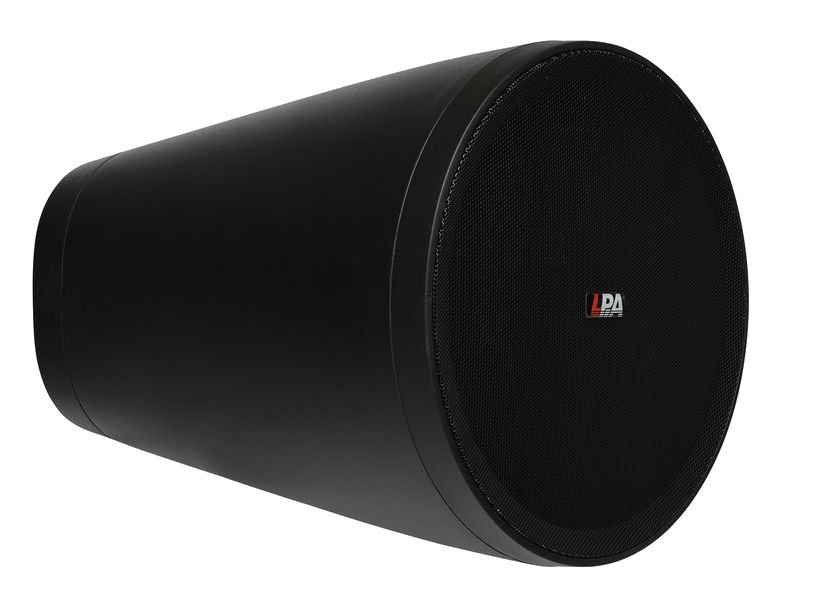

LPA-MUSIC-60 (подвесной, белый/чёрный)подвесной громкоговоритель, 60 Вт (100В), на тросе с кронштейном
| Мощность на 100 В | 7,5 / 15 / 30 / 60 Вт |
| Мощность на 8 Ом | 60 Вт |
| Импеданс по отводам 100В | 1,33 / 666 / 333 / 166 / 8 Ом ±20% |
| Чувствительность (SPL, Вт/м) | 87 дБ |
| Частотный диапазон | 60 Гц – 20 кГц |
| Угол покрытия | 167° (-6дБ, 1кГц) |
| Динамики | НЧ 6,5″×1, ВЧ 1″×1 |
| Монтаж | подвесной, трос Ø1 мм с кронштейном в комплекте |
| Степень защиты / материал | IP44, полипропилен + кальций |
| Температура / влажность | -25…+55°C, <95% |
| Габариты / вес | Ø234×314 мм; 3,95 кг |

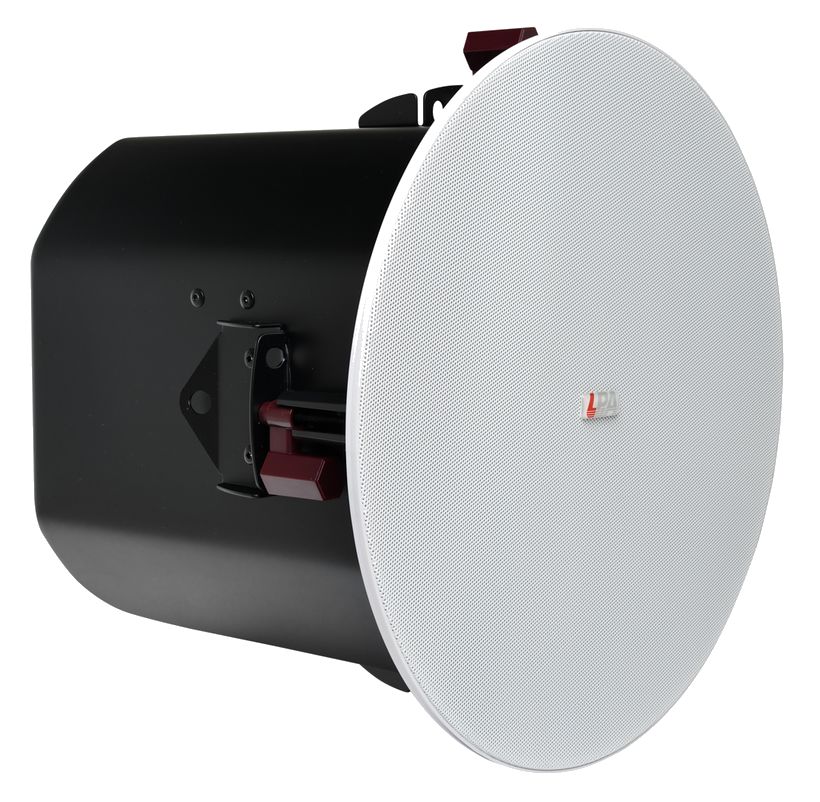

LPA-MUSIC-80C (потолочный, двухполосный)потолочный двухполосный, 80 Вт (100В/70В)
| Рабочее напряжение | 100 В |
| Мощность (100 В/70 В) | 80 / 40 / 20 / 10 Вт; на 8 Ом — 80 Вт |
| Частотный диапазон | 50 Гц – 20 кГц |
| Чувствительность (SPL, Вт/м) | 86±3 дБ |
| Степень защиты | IP42 |
| Материал / цвет | передняя панель ABS-пластик (белая), сетка и задний корпус — металл (чёрный) |
| Температура / влажность | -40…+60°C, ≤93%, без конденсации |
| Монтажное отверстие | Ø292 мм |
| Габариты | 320×245 мм |
Как это работает и подключается
- Все три модели работают на линии 100В с трансформаторным согласованием мощности (переключаемые отводы) и одновременно допускают прямое подключение на 8 Ом при полной мощности.
- MUSIC-60 дополнительно даёт полный ряд отводов по 100В (1,33–666 Ом), что позволяет точно подобрать долю мощности на конкретную точку в разветвлённой линии.
- MUSIC-80C — двухполосная конструкция (отдельные НЧ и ВЧ излучатели за одной решёткой), передняя панель и задний корпус разного цвета и материала.
Монтаж
- MUSIC-80C рассчитан на широкий диапазон температур -40…+60°C — подходит для неотапливаемых и уличных зон; у MUSIC-30 в паспорте есть расхождение по этому диапазону (см. pits), для проекта закладывать более строгое значение -10…+55°C — как у MUSIC-60 (-25…+55°C).
- MUSIC-60 монтируется на трос Ø1 мм с кронштейном (в комплекте) — точку подвеса и трос под нагрузку 3,95 кг закладывать заранее.
- MUSIC-80C — врезной монтаж в потолок, вырез 292 мм; перед резкой проверить фактический зазор в потолочной плите под глубину корпуса.
- Степень защиты у моделей разная (IP44 у 30/60, IP42 у 80C) — потолочную 80C не ставить в зоны с прямым увлажнением.
- Перед подключением проверить, что выход усилителя соответствует громкоговорителю: для MUSIC-60 и MUSIC-80C — не выше 100В, для MUSIC-30 — 100В/8Ом.
- Допускается доработка громкоговорителей дополнительными элементами (резистор, конденсатор, термопредохранитель) — паспортные условия это не нарушает.
- Все подключения — только при отключённом электропитании; заявленный срок эксплуатации громкоговорителей — 10 лет.
Примеры
Уличная зона фоновой музыки
LPA-MUSIC-30 (IP44, алюминий; паспорт даёт -40…+60°C в таблице ТТХ и -10…+55°C в разделе «Правила эксплуатации», см. pits) закрывает угловую точку на фасаде или в проёме, отвод мощности регулируется трансформатором 3,75–30 Вт.
Подвес в большом зале
LPA-MUSIC-60 крепится на тросе, угол покрытия 167° — под потолком высокого помещения.
Потолок офиса/торгового зала
LPA-MUSIC-80C — врезной в подвесной потолок, монтажное отверстие 292 мм, двухполосная АС для более ровного звучания фона.
Частые вопросы
Можно ли запитать эти громкоговорители не через линию 100В?
Да, у всех трёх моделей паспорт даёт мощность и на 8 Ом (30/60/80 Вт соответственно) для прямого низкоомного подключения.
Какая модель для улицы?
MUSIC-80C держит -40…+60°C; у MUSIC-30 паспорт расходится по диапазону (-40…+60°C в таблице ТТХ, -10…+55°C в правилах эксплуатации — для проекта закладывать -10…+55°C). У MUSIC-80C защита ниже (IP42) — для открытых уличных точек по защите ближе MUSIC-30 (IP44).
Нюансы и грабли
- Мощность указана «по отводам» трансформатора (например, у MUSIC-30: 3,75/7,5/15/30 Вт) — реальная громкость определяется выбранным отводом, а не паспортным максимумом; проверять положение перемычки при приёмке.
- MUSIC-80C эксплуатационно слабее по защите (IP42) при том же температурном диапазоне, что и MUSIC-30 (IP44) — не заменять модели друг другом в задачах с влажностью без пересчёта по IP.
- MUSIC-60 и MUSIC-30 не взаимозаменяемы по монтажу (подвес на тросе против настенного/углового крепления) — форма и способ крепления у линейки разные при общем назначении «фоновая музыка».
- В паспорте MUSIC-30 есть расхождение между разделами: таблица ТТХ даёт рабочий диапазон -40…+60°C, раздел «Правила эксплуатации» того же паспорта — -10…+55°C. Для проекта закладывать более строгое значение (-10…+55°C).
Документация
- LUIS-LPA — Паспорт LPA-MUSIC-30 (белый/чёрный)
- LUIS-LPA — Паспорт LPA-MUSIC-60 (белый/чёрный)
- LUIS-LPA — Паспорт LPA-MUSIC-80C
