LUIS-LPA · устройства цифровых конференц-систем (пульт председателя, линейка -2)

LPA-ORIS-C2 — пульт председателя с сенсорным экраном: настольный или на «гусиной шее»

Пульт председателя конференц-системы LPA-ORIS-2 с сенсорным экраном 4,3": базовый настольный (C2), с микрофоном «гусиная шея» (CL2), беспроводной с «гусиной шеей» (CLW2).

Пульт председателя цифровой конференц-системы LPA-ORIS-2

Модели семейства

LPA-ORIS-C2Проводной пульт председателя с сенсорным экраном 4,3", XLR-интерфейсом и кнопкой отмены.

Питание	24 В постоянного тока
Потребляемая мощность	≤3,5 Вт
Аудиокодек	MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит
Частота дискретизации	8–48 кГц
Сигнал/шум	≥83 дБ (аудиофайлов сервера ≥90 дБ)
Частотная характеристика	40 Гц – 18 кГц
Дисплей	ёмкостный сенсорный, 4,3 дюйма, 480×480
Микрофон	2× суперкардиоидный 14 мм
Интерфейсы	USB-C, аудиовход 3,5 мм (резерв), XLR, 2×RJ45 (Ethernet-кабель Cat6a)
Материалы	корпус — алюминиевый сплав, подложка — ABS-пластик
Рабочая температура/влажность	0…+45 °C, ≤90% без конденсата
Габариты	220×98,8×107,6 мм

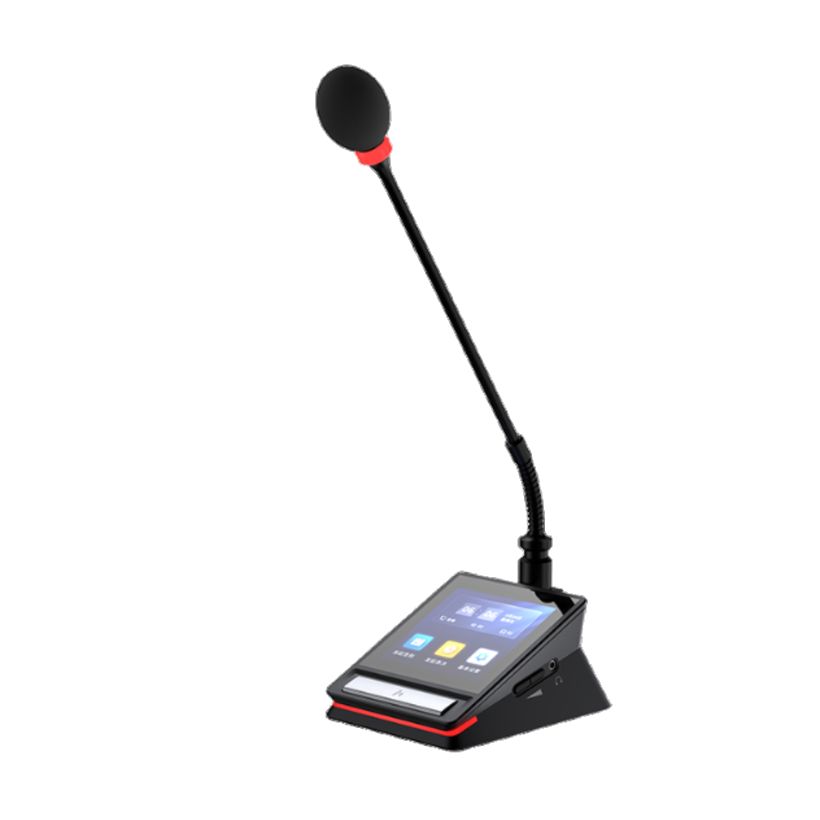

LPA-ORIS-CL2Проводной пульт председателя с микрофоном типа «гусиная шея» и сенсорным экраном 4,3".

Питание	источник 24 В
Потребляемая мощность	≤3,5 Вт
Аудиокодек	MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит
Частота дискретизации	8–48 кГц
Сигнал/шум	≥83 дБ
Микрофон	14 мм, кардиоидный, «гусиная шея»
Частотная характеристика	40 Гц – 18 кГц
Сеть	2×RJ45
Дисплей	ёмкостный сенсорный, 4,3 дюйма
Монтаж/исполнение	настольный, внутреннее исполнение
Рабочая температура/влажность	0…+45 °C, ≤90% без конденсата
Габариты	114×100×355 мм

LPA-ORIS-CLW2Беспроводной пульт председателя с микрофоном «гусиная шея», сенсорным экраном и видеотрекингом.

Питание	аккумулятор 4000 мАч
Потребляемая мощность	≤3 Вт
Аудиокодек	MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит
Частота дискретизации	8–44,1 кГц
Сигнал/шум	≥83 дБ
Частотная характеристика	40 Гц – 18 кГц
Дисплей	ёмкостный сенсорный, 4,3 дюйма, 480×480
Сеть	2×RJ45
Материалы	корпус — алюминиевый сплав, подложка — ABS-пластик
Рабочая температура/влажность	0…+45 °C, ≤90% без конденсата
Габариты	144×100×355 мм

Как это работает и подключается

На главном экране устройства ведущего доступны кнопки Sign in, Vote, Speakers; на устройстве председателя — только Speakers.
Ведущий нажатием Sign in открывает подключение участников к конференции и видит их количество; Sign in end — закрывает подключение.
Голосование: Vote запускает голосование, участники нажимают Approve/Object/Abstrain, Vote end завершает и показывает результаты на экране ведущего.
Кнопка отмены на председателе/ведущем отключает звук и ограничивает выступление сразу всех делегатов конференции.
Настройки устройства (Language Setting — английский/китайский, Version Information, MAC-адрес) — через меню на экране.

Монтаж

У C2 и CL2 два сетевых разъёма RJ45: белый подключается к выходному порту сплиттера конференц-системы, чёрный — к входному.
Не подвергать устройство воздействию воды и жидкостей — риск возгорания или поражения током.
Использовать только рекомендованное производителем напряжение; не царапать и не разрезать шнур питания, держать вдали от источников тепла.
При дыме, запахе гари, попадании воды/предметов, падении или повреждении шнура — немедленно отключить питание и связаться с производителем.
Не вскрывать корпус и не вносить изменения в конструкцию — только силами квалифицированных специалистов.
Не прикасаться к устройству во время грозы, не ставить на него ёмкости с жидкостью или мелкие металлические предметы.
Если устройство не используется 10 и более дней — отключить питание в целях безопасности.

Примеры

Пульт ведущего/председателя с приоритетом

Руководство C2 отдельно отмечает «Приоритет выступления председателя конференции» как особенность устройства.

Управление ходом конференции

С устройства ведущего/председателя доступны Sign in (подключение участников), Vote (голосование), Speakers (статус выступлений) — на обычном пульте делегата этих кнопок нет.

Трибуна без настольного капсюля

CL2/CLW2 — микрофон «гусиная шея» вместо настольного, для трибуны или кафедры.

Частые вопросы

Чем пульт председателя отличается от пульта ведущего в этой линейке?

Аппаратно это один и тот же пульт C2/CL2/CLW2: на экране устройства ведущего доступны Sign in, Vote и Speakers, а на устройстве председателя — только Speakers.

Есть ли у CL2 сенсорный экран, как у C2?

Да, оба — 4,3-дюймовый ёмкостный сенсорный экран; разница — в типе микрофона (настольный у C2, «гусиная шея» у CL2) и в габаритах корпуса.

Можно ли использовать беспроводной пульт председателя без розетки рядом?

Да, CLW2 работает от встроенного аккумулятора 4000 мАч.

Нюансы и грабли

C2 и CL2 — проводные (24 В), а CLW2 — беспроводной на аккумуляторе 4000 мАч: при заказе линейки для одного зала не перепутать способ питания в спецификации.
У C2 в перечне интерфейсов есть XLR (назначение в РЭ не расписано) — у CL2 его в перечне нет; при подборе исполнения для конкретного зала уточнять по модели.
Кнопка отмены на пульте председателя/ведущего — групповая: отключает звук у ВСЕХ делегатов разом, а не у одного выступающего.

Документация

LUIS-LPA — LPA-ORIS-С2 (LPA-ORIS-C2), Руководство по эксплуатации v1.0
LUIS-LPA — LPA-ORIS-СL2 (LPA-ORIS-CL2), Руководство по эксплуатации v1.0
LUIS-LPA — LPA-ORIS-СLW2 (LPA-ORIS-CLW2), Руководство по эксплуатации v1.0
