LUIS-LPA · устройства цифровых конференц-систем (пульт делегата)
LPA-ORIS-D — пульт делегата: проводной/беспроводной, с гарнитурным или гусиным микрофоном
Линейка пультов делегата конференц-системы LPA-ORIS: базовый без экрана (D1), с сенсорным экраном 4,3" (D2), с микрофоном «гусиная шея» (DL2), беспроводные версии (DW2, DLW2).
Модели семейства
LPA-ORIS-D1Базовый проводной пульт делегата без сенсорного экрана — только кнопка и индикаторы.
| Питание | 24 В (DC) / 0,5 А |
| Номинальная мощность | ≤1 Вт |
| Аудиокодек | MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит |
| Частота дискретизации | 8–44,1 кГц |
| Сигнал/шум | ≥83 дБ |
| Частотная характеристика | 40 Гц – 18 кГц |
| Сеть | 2×RJ45 |
| Рабочая температура/влажность | 0…+45 °C, ≤90% без конденсации |
| Габариты | 213×95×115,9 мм |

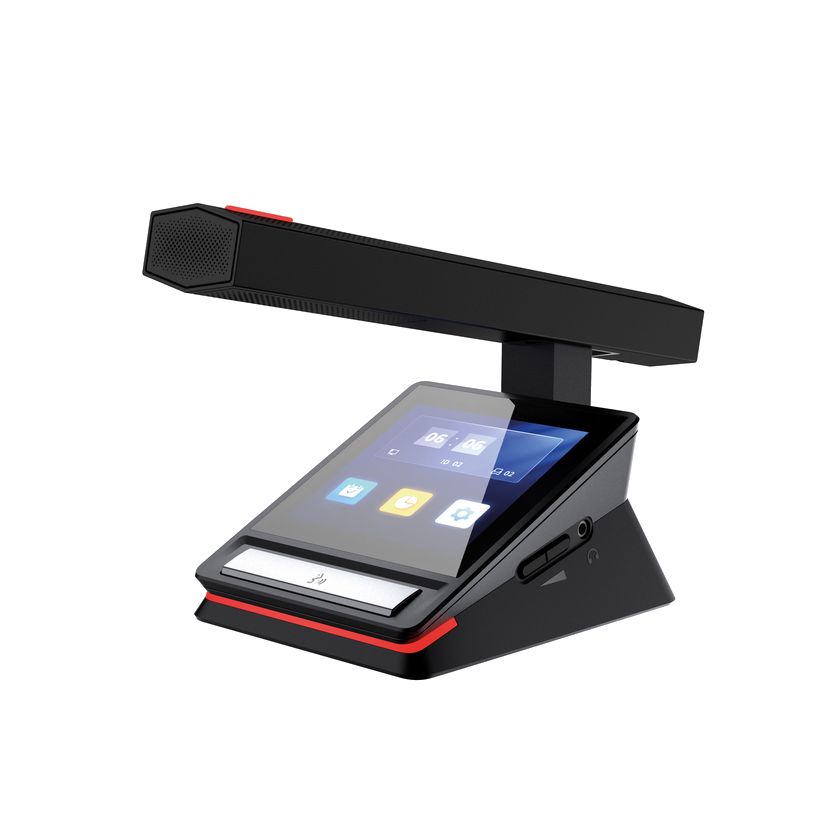

LPA-ORIS-D2Проводной пульт делегата с сенсорным экраном 4,3" и суперкардиоидным микрофоном 14 мм.
| Питание | 24 В постоянного тока |
| Потребляемая мощность | ≤3,5 Вт |
| Аудиокодек | MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит |
| Частота дискретизации | 8–48 кГц |
| Сигнал/шум | ≥83 дБ (аудиофайлов сервера ≥90 дБ) |
| Частотная характеристика | 40 Гц – 18 кГц |
| Дисплей | ёмкостный сенсорный, 4,3 дюйма, 480×480 |
| Микрофон | суперкардиоидный 14 мм |
| Ethernet-кабель | Cat6a; сеть 2×RJ45 |
| Материалы | корпус — алюминиевый сплав, подложка — ABS-пластик |
| Рабочая температура/влажность | 0…+45 °C, ≤90% без конденсата |
| Габариты | 220×98,8×107,6 мм |
LPA-ORIS-DL2Проводной пульт делегата с микрофоном типа «гусиная шея» и сенсорным экраном 4,3".
| Питание | источник 24 В |
| Потребляемая мощность | ≤3,5 Вт |
| Аудиокодек | MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит |
| Частота дискретизации | 8–48 кГц |
| Сигнал/шум | ≥83 дБ |
| Микрофон | 14 мм, кардиоидный, «гусиная шея» |
| Частотная характеристика | 40 Гц – 18 кГц |
| Сеть | 2×RJ45 |
| Дисплей | ёмкостный сенсорный, 4,3 дюйма |
| Монтаж/исполнение | настольный, внутреннее исполнение |
| Рабочая температура/влажность | 0…+45 °C, ≤90% без конденсата |
| Габариты | 114×100×355 мм |
LPA-ORIS-DW2Беспроводной пульт делегата с сенсорным экраном 4,3", питание от аккумулятора.
| Питание | аккумулятор 4000 мАч |
| Потребляемая мощность | ≤3 Вт |
| Аудиокодек | MP3, PCM, ADPCM |
| Сигнал/шум | ≥83 дБ (аудиофайлов сервера ≥90 дБ) |
| Частота дискретизации, битрейт | 8–48 кГц, 16 бит, 8–320 кбит/с |
| Частотный диапазон | 40 Гц – 18 кГц |
| Дисплей | 4,3-дюймовый цветной сенсорный ЖК, 480×480 |
| Микрофон | суперкардиоидный 14 мм |
| Материалы | корпус — алюминиевый сплав, подложка — ABS-пластик |
| Рабочая температура/влажность | 0…+45 °C, ≤90% без конденсации |
| Габариты | 220×98,8×107,6 мм |
| Автономность | 7 ч разговора / 10 ч ожидания; полная зарядка — 3 ч (магнитная станция LPA-ORIS-PW) или 7 ч (USB Type-C, адаптер от 18 Вт) |

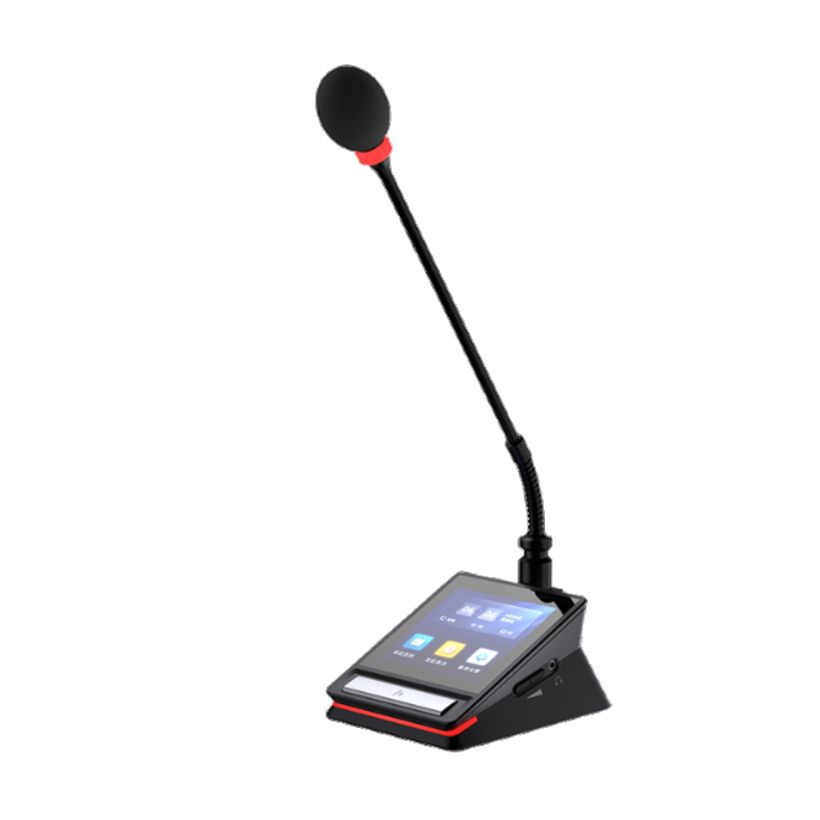

LPA-ORIS-DLW2Беспроводной пульт делегата с микрофоном типа «гусиная шея» и сенсорным экраном 4,3".
| Питание | аккумулятор 4000 мАч |
| Потребляемая мощность | ≤3 Вт |
| Аудиокодек | MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит |
| Частота дискретизации | 8–44,1 кГц |
| Сигнал/шум | ≥83 дБ |
| Частотная характеристика | 40 Гц – 18 кГц |
| Дисплей | ёмкостный сенсорный, 4,3 дюйма, 480×480 |
| Сеть | 2×RJ45 |
| Материалы | корпус — алюминиевый сплав, подложка — ABS-пластик |
| Рабочая температура/влажность | 0…+45 °C, ≤90% без конденсата |
| Габариты | 144×100×355 мм |
Как это работает и подключается
- D1: одинарное кольцо держит до 40 микрофонов (свыше 30 нужен ретранслятор), двойное — до 80; подключение сетевым кабелем CAT-5 (рекомендован CAT6-FTP), два порта RJ45 — RING/OUT разветвителя.
- D2/DL2/DW2/DLW2 (линейка LPA-ORIS-2) — сенсорный экран 4,3" 480×480: главный экран, меню Speakers (статус выступлений), кнопка Speak (запрос выступления), раздел Speaking (текущие выступления), участие в голосовании председателя/ведущего.
- При отказе в очереди на выступление устройство показывает «The queue is full»; при ограничении выступления — «Запрос отклонён» (Requesting failed).
- Настройки устройства (Language Setting, Version Information, MAC) — через меню на экране; поддерживаются английский и китайский языки интерфейса.
- DW2 заряжается на магнитной станции LPA-ORIS-PW (3 ч) или по USB-C (7 ч, адаптер не менее 18 Вт), предупреждения о разряде при 30%, 10% и 1% заряда; DLW2 — тот же аккумулятор 4000 мАч, но подробности зарядки в его РЭ не расписаны.
Монтаж
- Устанавливать на ровной поверхности вдали от источников тепла, не допускать попадания предметов и жидкости внутрь.
- Все подключения — только после прочтения руководства; неправильные соединения могут привести к помехам, поломкам, удару током.
- D1: не открывать верхнюю крышку, подключать шнур питания только после проверки напряжения; в комплект входят сетевой кабель 1 м и влагозащитные компоненты (2 шт.).
- D2/DL2/DW2/DLW2: не вскрывать корпус и не вносить изменения в конструкцию — только квалифицированным персоналом; при дыме, запахе гари, попадании воды или повреждении корпуса/шнура — немедленно отключить питание.
- Не прикасаться к устройству во время грозы, не ставить на него ёмкости с жидкостью или мелкие металлические предметы.
- Если устройство не используется 10 и более дней — отключить питание в целях безопасности.
- DW2/DLW2: перед хранением/простоем переводить выключатель питания в положение «ВЫКЛ».
Примеры
Экономичный вариант без экрана
D1 — только кнопка микрофона и индикаторы, для делегатов без необходимости смотреть повестку/голосование на экране.
Делегат без розетки рядом
DW2 работает от аккумулятора 4000 мАч (7 ч разговора, 10 ч ожидания) и заряжается на станции LPA-ORIS-PW; у DLW2 тот же аккумулятор 4000 мАч, но время работы в его РЭ не расписано.
Длинный доклад с трибуны
DL2/DLW2 — микрофон «гусиная шея» с увеличенной акустической дальностью вместо настольного капсюля.
Частые вопросы
Чем DL2 отличается от D2?
DL2 — та же линейка -2 с сенсорным экраном 4,3", но с микрофоном типа «гусиная шея» вместо настольного капсюля; корпус и габариты другие (114×100×355 мм против 220×98,8×107,6 мм у D2).
Сколько работает беспроводной пульт делегата от одного заряда?
DW2 — 7 часов разговора и 10 часов в режиме ожидания от аккумулятора 4000 мАч.
Можно ли делегату обойтись без сенсорного экрана?
Да, для этого в линейке есть базовый проводной D1 — без экрана, только кнопка и индикаторы состояния.
Нюансы и грабли
- D1 и D2/DL2/DW2/DLW2 — разные поколения линейки: у D1 нет сенсорного экрана и меню, только кнопка и светодиоды; не путать функциональность при подборе ЗИП или обучении делегатов.
- Кольцевая топология D1 жёстко ограничена: свыше 30 микрофонов на одинарное кольцо руководство требует ретранслятор, «на глаз» тянуть кольцо больше нельзя.
- DW2 без розетки — держите под рукой станцию LPA-ORIS-PW: разряд ниже 1% приводит к автоматическому отключению пульта посреди конференции; у DLW2 тот же аккумулятор 4000 мАч, но эти пороги в его РЭ отдельно не прописаны.
- Кабель для D1 — минимум CAT-5, но производитель рекомендует CAT6-FTP; экономия на кабеле в кольце снижает стабильность связи.
Документация
- LUIS-LPA — LPA-ORIS-D1, Руководство по быстрой установке v1.0
- LUIS-LPA — LPA-ORIS-D2, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-ORIS-DL2, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-ORIS-DW2, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-ORIS-DLW2, Руководство по эксплуатации v1.0
