LPA-ORIS-K — центральный блок конференц-системы: до 2 колец, запись на USB, Wi-Fi/Bluetooth

Центральный блок цифровой конференц-системы LPA-ORIS: до 2 независимых колец пультов, аудио 48 кГц с задержкой до 10 мс, запись на USB, настройка через веб-интерфейс.

Центральный блок цифровой конференц-системы LPA-ORIS-K

Модели семейства

LPA-ORIS-K1Центральный блок конференц-системы, монтаж в стойку, настройка через веб-интерфейс и DevConfigTool.

Питание, потребление	100–240 В, 50–60 Гц, 1 А, ≤10 Вт (без подключённых микрофонных панелей)
Сетевые протоколы	TCP/IP, UDP, ARP, ICMP, IGMP, HTTP
Скорость передачи данных	100 Мбит/с
Аудиокодек	MP3/PCM/ADPCM
Частота дискретизации	8–44,1 кГц, 16 бит, 8–320 кбит/с
Сигнал/шум	>83 дБ
Частотный диапазон	40 Гц – 18 кГц
Дисплей	4,3 дюйма, сенсорный цветной, разрешение 480×272
Интерфейсы	1×RJ45, 1×USB, 1 балансный аудиовыход (клеммная колодка), балансный аудиовыход XLR, линейный стерео RCA, 2 кольцевых интерфейса микрофонных пультов, 1×RS232, 1×RS485
Рабочая температура/влажность	0…+45 °C, ≤90% без конденсации
Габариты	483×229,5×89 мм
Корпус	сталь, чёрный; установка в стойку (сухое место)

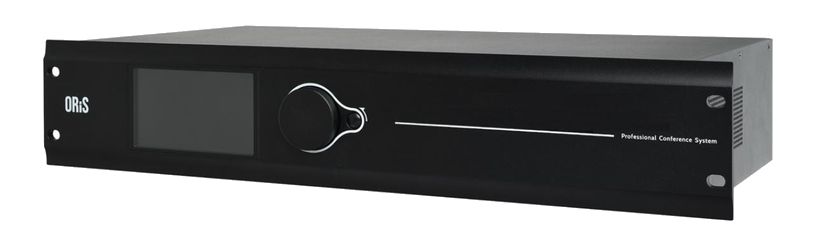

LPA-ORIS-K2Центральный блок конференц-системы (обновлённая версия), монтаж в стойку.

Питание	100–240 В AC, 50–60 Гц
Номинальная мощность	≤10 Вт
Аудиокодек	MP3/PCM/ADPCM, 8–320 Кб/с, 16 бит
Частота дискретизации	8–44,1 кГц
Сигнал/шум	≥83 дБ
Частотная характеристика	40 Гц – 18 кГц
Сеть	10BASE-T/100BASE-TX (RJ45)
Сетевые протоколы	HTTP, TCP/IP, UDP, ARP, ICMP, IGMP
Настройка	через веб-интерфейс
Монтаж	в стойку
Рабочая температура/влажность	0…+45 °C, ≤90% без конденсата
Габариты	483×229,5×89 мм

Как это работает и подключается

Поддерживает кольцевую топологию микрофонных пультов и каскадное соединение, до 2 независимых колец.
Цифровая передача аудио 48 кГц без потерь, задержка передачи данных менее 10 мс; длина линии связи не влияет на качество звука.
Входная громкость, АРУ, эквалайзер и другие параметры звука каждого пульта настраиваются отдельно или едиными для всех.
Пульты поддерживают горячее подключение — после подключения к кольцу настройка не требуется.
Самодиагностика при включении питания и автоматическая диагностика с подсказкой возможных неисправностей.
Настройка сети — через DevConfigTool или веб-интерфейс; в разделе WLAN & BT включаются Wi-Fi и Bluetooth блока (пароль по умолчанию для Wi-Fi «12345678», для Bluetooth — «0000»).
Веб-интерфейс: IP по умолчанию 192.168.1.101, вход admin/Rdc070#*; DevConfigTool.exe — пароль по умолчанию «123456» (ПК и блок должны быть в одном сегменте сети).
Режимы конференции задаются в параметрах: Fifo (первый вошёл — первый вышел), Request&Approve (подключение делегата с подтверждением председателя), Chair First (говорят только председатели), Limit Mode и Limited-Speak mode (лимит времени выступления); в большинстве режимов лимит выступающих учитывает председателя.
RS232/RS485 — для связи со сторонним контроллером или видеоматрицей (настройка Baud rate в веб-интерфейсе); команды запуска и остановки в этом режиме подаёт сторонняя система.
Обновление прошивки через веб-интерфейс занимает около 120 с; питание во время обновления не выключать.

Монтаж

Не подвергать устройство воздействию воды и других жидкостей — риск возгорания или поражения током.
Использовать только источник питания, указанный производителем; не использовать источник повышенного напряжения.
Не царапать, не разрезать и не перекручивать шнур питания, не класть на него тяжёлые предметы, держать вдали от нагревательных приборов.
При дыме, запахе гари, попадании воды, повреждении шнура или корпуса — немедленно отключить питание и связаться с производителем.
Не вскрывать корпус и не вносить изменения в конструкцию — только силами квалифицированных специалистов.
Не прикасаться к устройству или вилке питания при постороннем звуке от устройства, не ставить на него ёмкости с жидкостью.
Если устройство не используется 10 и более дней — отключить питание в целях безопасности.

Примеры

Два независимых зала на одном контроллере

Поддержка до 2 независимых колец пультов — центральный блок обслуживает два кольца микрофонов одновременно.

Запись заседания без ПК

Функция записи на внешний носитель (USB, FAT32) — запись звука с микрофонных пультов в реальном времени, до 64 ГБ.

Настройка с телефона в зале

Поддержка беспроводного доступа с ПК, мобильного телефона или планшета — параметры звука меняются через веб-интерфейс во время заседания.

Частые вопросы

Сколько колец пультов держит один блок?

До 2 независимых колец с каскадным соединением пультов.

Нужно ли настраивать пульт при подключении к кольцу?

Нет, пульты поддерживают горячее подключение — после подключения можно сразу работать без предварительной настройки.

Можно ли записывать заседание без компьютера?

Да, есть запись на внешний USB-накопитель (до 64 ГБ, файловая система FAT32) в реальном времени.

Нюансы и грабли

На один центральный блок — не более 2 независимых колец: при проектировании большего числа изолированных залов заранее считать количество блоков K1/K2.
Запись на USB требует именно файловую систему FAT32 — накопитель с NTFS/exFAT блок не примет.
Пароли Wi-Fi/Bluetooth по умолчанию («12345678» и «0000») — сменить при вводе в эксплуатацию, иначе к блоку сможет подключиться кто угодно в радиусе действия.
Веб-интерфейс и DevConfigTool тоже на дефолтных учётных данных (admin/Rdc070#*, «123456») — сменить вместе с паролями Wi-Fi/Bluetooth.
К2: если системная дата самопроизвольно сбрасывается на заводскую — это не сбой ПО, а разряженная батарея часов; замена только в сервисном центре.
