LUIS-LPA · контроллеры системы оповещения и музыкальной трансляции
LPA-Presta-2/8/16 — контроллер СОУЭ с резервом АКБ, 4/16/32 линии трансляции
Настенный контроллер оповещения и музыкальной трансляции: усилитель класса D, до 32 линий 100В, резерв от АКБ с автопереключением, до 36 системных приоритетов, сообщения на TF-карте.
Модели семейства
LPA-Presta-24 линии, усилитель 240 Вт
| Питание | 220 В, 50 Гц; макс. потребление 400 Вт; резерв DC 24 В (0,39 А деж. / 3,54 А СОУЭ) |
| Усилитель | 240 Вт, класс D |
| Линии трансляции | 4 линии, 100 В, 10–240 Вт на линию |
| Аварийный микрофон | чувствительность 2,5 мВ, импеданс 1 кОм |
| Линейные входы | 4 шт., чувствительность 385 мВ / 10 кОм, искажение <0,1%, диапазон 80–16 кГц, С/Ш >65 дБ |
| Управляющие входы/выходы | 4 программируемых триггерных входа (до 3,3 В), 4 программируемых реле + реле неисправности + реле АПС + выход 24 В |
| Голос/журнал | MP3 с TF-карты, хранение >10 лет; журнал HEX на 1000 событий, хранение >10 лет |
| Габариты / вес | 570×440×186 мм; 17,9 кг |
| Монтаж / цвет / температура | настенный; красный; +5…+40°C, <95% |

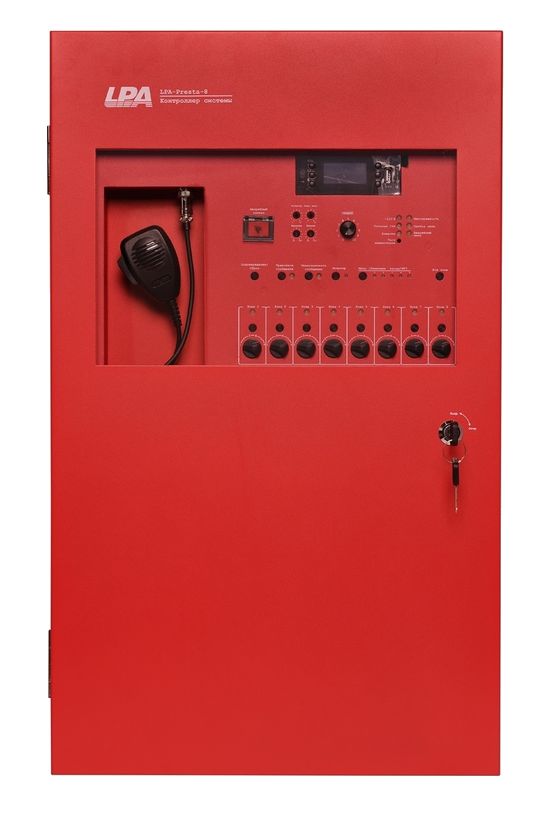

LPA-Presta-816 линий, усилитель 650 Вт
| Питание | 230 В, 50 Гц; макс. потребление 950 Вт; резерв DC 24 В (0,46 А деж. / 7,92 А СОУЭ) |
| Усилитель | 650 Вт, класс D |
| Линии трансляции | 16 линий, 100 В, 10–600 Вт на линию |
| Аварийный микрофон | чувствительность 2,5 мВ, импеданс 1 кОм |
| Линейные входы | 4 шт., чувствительность 385 мВ / 10 кОм, искажение <0,1%, диапазон 80–16 кГц, С/Ш >65 дБ |
| Управляющие входы/выходы | 8 программируемых триггерных входов (до 3,3 В), программируемые реле + реле неисправности + реле АПС + выход 24 В |
| Голос/журнал | MP3 с TF-карты, хранение >10 лет; журнал HEX на 1000 событий, хранение >10 лет |
| Габариты / вес | 726×440×180,7 мм; 24,5 кг |
| Монтаж / цвет / температура | настенный; красный; +5…+40°C, <95% |

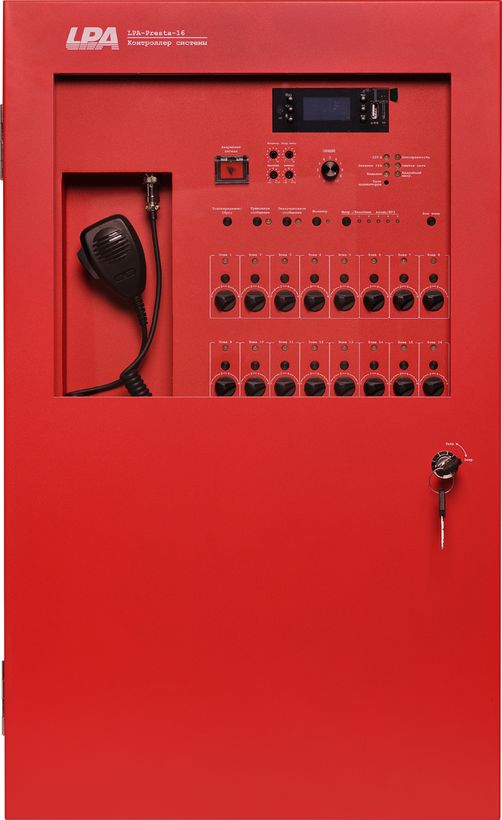

LPA-Presta-1632 линии, усилитель 1000 Вт, до 19 блоков расширения
| Питание | 230 В, 50 Гц; макс. потребление 1400 Вт; резерв DC 24 В (0,92 А деж. / 10,8 А СОУЭ) |
| Усилитель | 1000 Вт, класс D |
| Линии трансляции | 32 линии, 100 В, 10–600 Вт на линию |
| Аварийный микрофон | чувствительность 10 мВ, импеданс 600 кОм |
| Линейные входы | 4 шт., чувствительность 385 мВ / 20 кОм, искажение <0,1%, диапазон 80–20 кГц, С/Ш >70 дБ |
| Расширение системы | до 19 блоков расширения; до 28 удалённых диспетчерских консолей; до 4 пожарных консолей |
| Управляющие входы | 16 программируемых триггерных входов (до 3,3 В) |
| Голос/журнал | MP3 с TF-карты (встроенная карта 16 Гб), хранение >10 лет; журнал на 1000 событий |
| Габариты / вес | 726×440×180,7 мм; 29,5 кг |

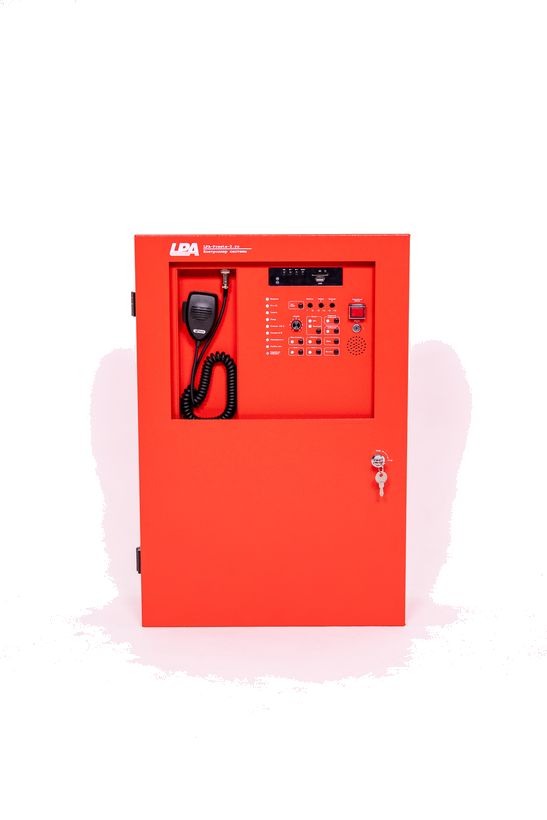

LPA-Presta-2.ruприбор управления пожарный (отдельное исполнение линейки): 2 зоны оповещения, усилитель 300 Вт, свой лимит расширения
| Питание | 230 В, 50 Гц; макс. потребление 400 Вт; резерв DC 24 В (0,62 А деж. / 3,82 А СОУЭ) |
| Усилитель | 300 Вт, класс D |
| Линии трансляции | 2 зоны оповещения, 100 В, 10–300 Вт на линию, не более 5 ответвлений на зону |
| Аварийный микрофон | чувствительность 2,5 мВ, импеданс 1 кОм |
| Линейные входы | чувствительность 385 мВ / 10 кОм, искажение <0,1%, диапазон 80–16 кГц, С/Ш >65 дБ |
| Управляющие входы/выходы | 8 программируемых триггерных входов (до 5,0 В); реле неисправности, аварийного режима, АПС, ГО и ЧС, Тревоги + 4 программируемых реле |
| Расширение системы | до 32 блоков расширения и до 32 удалённых микрофонных консолей LPA-DUO-MIC.ru по RS-485 (кабель UTP cat.5e 4×2×0,51), макс. длина линии 1000 м |
| Голос/журнал | MP3 с TF-карты, хранение >10 лет; журнал HEX на 1000 событий, хранение >10 лет |
| Габариты / вес | 450×650×190 мм; 19,6 кг нетто (22,8 кг брутто) |
| Монтаж / цвет / температура | настенный; красный; 0…+40°C, <93% |
Как это работает и подключается
- Контроллер оснащён встроенным источником резервного питания с интеллектуальным зарядным модулем АКБ (ёмкость до 26 А·ч): при подаче 230В резерв заряжается, при пропадании сети — переход на 24В автоматический, обратно на сеть — тоже автоматически; отключение резерва происходит при снижении напряжения АКБ до 20В.
- Индикатор «Питание 24В» на лицевой панели показывает исправность резерва: горит зелёным — норма, мигает — резерв или АКБ разряжены/неисправны, не горит — функция резерва не активна.
- В системе до 36 приоритетов сигналов (1 — максимальный), настраиваются программно; фоновая музыка со встроенного MP3 идёт на зоны контроллера и подключённых блоков расширения, с внешних линейных входов — локально только на зоны своего блока.
- У Presta-2/8/16 (не .ru) — 4 уровня доступа: 1 — дежурный персонал без авторизации (визуальный/звуковой контроль); 2 — ответственный за пожарную безопасность, механический ключ, запуск/остановка тревожных сообщений и фоновой музыки; 3 — обслуживающая организация, удалённо через Ethernet (TCP/IP) программой LPA-Presta-ST — конфигурирование, журнал неисправностей, сетевые параметры; 4 — сервис производителя (ООО «ЛУИС+»): обновление прошивки, спецПО не выдаётся конечным пользователям.
- У LPA-Presta-2.ru — 3 уровня доступа: 1 — дежурный персонал без авторизации; 2 — ответственный за пожарную безопасность, механический ключ и электронный замок-переключатель (идут в комплекте); 3 — обслуживающая организация, удалённая настройка через Ethernet/Wi-Fi (TCP/IP) программой LPA-Симфония (не LPA-Presta-ST).
Монтаж
- Входное напряжение сети не должно превышать 260 В (общее ограничение линейки LUIS-LPA).
- АКБ подключать с соблюдением полярности к соответствующим клеммам; после программирования системы обязательно проверить переход на резервное питание и обратно.
- Монтаж — настенный, корпус на 570–726 мм в ширину и до 29,5 кг веса у старшей модели — заранее закладывать точку крепления и доступ для обслуживания.
- Перед трансляцией фоновой музыки регулятор громкости выводить в минимум, иначе возможен скачок уровня на линии при выборе источника.
- У LPA-Presta-2.ru речевые оповещатели в линии подключаются с неполярным конденсатором (для контроля целостности линии по постоянному току): до 6 Вт — не менее 3,3 мкФ/200В, до 10 Вт — 6,8 мкФ/200В, до 20 Вт — 10 мкФ/200В, до 50 Вт — 25 мкФ/200В; в конце каждой линии — оконечный резистор 2 Вт, номинал по числу линий в зоне: 1 линия — 10 кОм, 2 — 20 кОм, 3 — 30 кОм, 4 — 40 кОм, 5 — 50 кОм.
- Для аудиокабелей рекомендован калибр 22–24 AWG (диаметр проводника 0,65–0,51 мм).
Примеры
Автономность при пропадании сети
При пропадании 230В система переходит на резерв 24В от АКБ (до 26 А·ч) и возвращается на сеть автоматически, не дожидаясь оператора.
Фоновая музыка + приоритетное оповещение
MP3-проигрыватель контроллера транслирует фон на выбранные зоны; любой из 36 системных приоритетов может перекрыть фон аварийным сообщением.
Частые вопросы
Что будет с оповещением при пропадании электричества?
Контроллер автоматически переходит на резерв 24В от встроенного АКБ (до 26 А·ч) без участия оператора и возвращается на сеть, когда напряжение 230В восстановится.
Можно ли расширить систему после монтажа?
Да: по РЭ до 19 блоков расширения и до 28 удалённых микрофонных консолей у Presta-2/8/16; у отдельного исполнения LPA-Presta-2.ru — до 32 блоков и до 32 консолей LPA-DUO-MIC.ru.
Как обеспечить контроль линии оповещения «до последнего оповещателя», требуемый по СП 3.13130.2026 и ГОСТ Р 59639-2021, на LPA-Presta-2.ru?
По РЭ LPA-Presta-2.ru на клеммы последнего в линии громкоговорителя ставится оконечный резистор 2 Вт (номинал — по числу линий в зоне: 10/20/30/40/50 кОм) и неполярный конденсатор (от 3,3 мкФ/200В при мощности оповещателя до 6 Вт и выше по мощности); у оповещателей EVA конденсатор уже встроен. У Presta-2/8/16 (не .ru) применяется другая схема — см. pits.
Нюансы и грабли
- Модели различаются не только числом линий (4/16/32), но и параметрами тракта: чувствительность аварийного микрофона у Presta-16 (10 мВ/600 кОм) отличается от Presta-2/8 (2,5 мВ/1 кОм) — не переносить настройки микрофона между моделями без проверки.
- Максимальная мощность линии у Presta-2 — 240 Вт (а не 600 Вт, как у Presta-8/16) — считать нагрузку по своей модели, а не по табличке соседней.
- Резерв АКБ отключается при просадке напряжения до 20В — если АКБ старая и не держит эту планку, автоматика может отключить резерв раньше, чем ожидает монтажник; проверять ёмкость АКБ (до 26 А·ч) отдельно.
- Расширение системы (до 19 блоков расширения, до 28 удалённых микрофонных консолей, до 4 пожарных консолей) — общий лимит по РЭ для Presta-2/8/16, не только для старшей модели.
- LPA-Presta-2.ru — отдельное исполнение линейки («прибор управления пожарный»), а не то же самое, что LPA-Presta-2: другой корпус (450×650×190 мм против 570×440×186 мм), другая мощность линии (300 Вт против 240 Вт), 2 зоны оповещения вместо 4 линий и свой лимит расширения (32 блока/32 консоли против 19/28) — не путать при заказе и в проекте.
- Оконечная нагрузка линии громкоговорителей не универсальна для всей линейки: у Presta-2/8/16 (не .ru) — фиксированный резистор SQP 5 Вт 68 Ом 5% и конденсатор К73-17 0,033 мкФ 400В 10%; у LPA-Presta-2.ru — переменный резистор по числу линий в зоне (10–50 кОм) и конденсатор по мощности оповещателя (3,3–25 мкФ/200В). Схемы не взаимозаменяемы, применять по паспорту своей модели.
- Уровни доступа и программное обеспечение управления у .ru и обычной линейки разные: у Presta-2/8/16 — 4 уровня и ПО LPA-Presta-ST по Ethernet; у .ru — 3 уровня и ПО LPA-Симфония по Ethernet/Wi-Fi. Не путать названия ПО и число уровней при настройке.
Документация
- LUIS-LPA — Инструкция по эксплуатации LPA-Presta-2/8/16
- LUIS-LPA — Паспорта изделий LPA-Presta-2 (в.1.1), LPA-Presta-8 (в.1.2), LPA-Presta-16 (в.1.1)
- LUIS-LPA — Инструкция по эксплуатации LPA-Presta-2.ru (в.1.0)
- LUIS-LPA — Паспорт LPA-Presta-2.ru
