LUIS-LPA · настольные микшеры-усилители 100В для систем оповещения и трансляции
LPA-TA — настольные микшеры-усилители на 1 зону, 35–650 Вт
Одноканальные настольные микшеры-усилители для оповещения и трансляции на 1 зону: серии M, MZ, KB/KBМ и MD, 35–650 Вт, разные входы и приоритеты; выход: линия 100В или низкоомная нагрузка.
Модели семейства

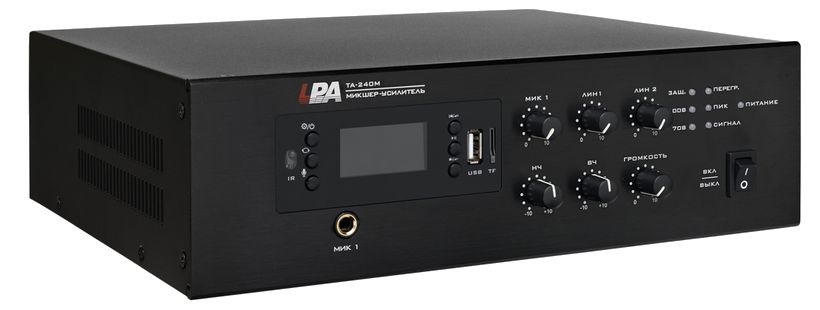

LPA-TA-40M / 60M / 350M / 500Mсерия M — выходы 4-16 Ом/100 В, приоритет МИК1 (350/500М — со встроенными сиреной/гонгом)
| Выходная мощность (40/60/350/500) | 40 / 60 (60 Вт / 65 Вт — таблица/текст назначения) / 350 / 500 Вт |
| Потребляемая мощность (40/60/350/500) | 80 / 120 / 500 / 650 Вт |
| Питание | 220–240 В / 50 Гц |
| Выходы на линию | 4–16 Ом / 100 В |
| Частотный диапазон | 80 Гц – 16 кГц (40/60М: −3 дБ; 350/500М: +1/−3 дБ) |
| Искажения | 40/60М: ≤1%; 350/500М: ≤0,5% (1 кГц, 1/3 мощности) |
| Соотношение сигнал/шум | 40/60М: ≥75 дБ; 350/500М: МИК 66 дБ, ЛИН 80 дБ |
| Приоритет входов | 40/60М — МИК1; 350/500М — Тревожный вход > Сирена > Гонг > МИК1 > МИК2/МИК3/ЛИН1/ЛИН2/MP3 |
| Габариты / вес | 40М,60М: 284×188×66,5 мм, 3,5/4,2 кг; 350М,500М: 324×270×88 мм, 3,7/3,9 кг |

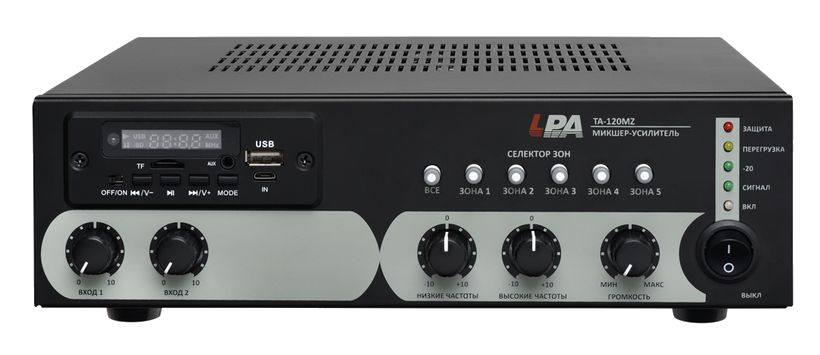

LPA-TA-120MZ / 240MZ / 480MZ / 500MZ / 650MZсерия MZ — линия только 100В, автозапуск охлаждения при 55°C
| Выходная мощность (120/240/480/650) | 120 / 240 / 480 / 650 Вт |
| Потребляемая мощность (120/240/480/650) | 180 / 280 / 560 / 800 Вт |
| Питание | 220–230 В, 50 Гц |
| Линия оповещения | 100 В (120/240/480/650MZ); у 500MZ — 4-16 Ом/100 В |
| Выходной импеданс линии (240/480/650) | 42 / 21 / 16 Ом |
| Частотный диапазон | 120MZ: 50 Гц–10 кГц; 240/480/650MZ: 80 Гц–18 кГц; 500MZ: 80 Гц–16 кГц (+1/−3 дБ) |
| Соотношение сигнал/шум | 120/240/480/650MZ: >90 дБ; 500MZ: МИК 66 дБ, ЛИН 85 дБ |
| Приоритет входов (500MZ) | Тревожный вход > МИК1 > МИК2/МИК3/МИК4/ЛИН1/ЛИН2/MP3 |
| Функция | 120MZ — приглушение музыки микрофоном |
| Габариты / вес | 120MZ: 270×76×230 мм, 2,5 кг; 240MZ: 270×76×230 мм, 3,25 кг; 480/650MZ: 420×88×230 мм, 5,7 кг |

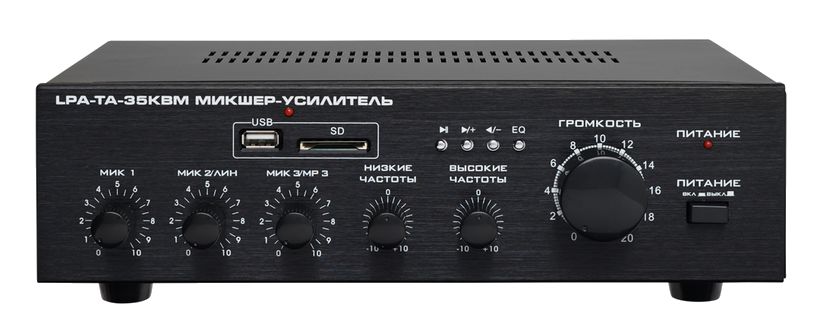

LPA-TA-35KB / 35KBМ / 60KB / 60KBМсерия KB/KBМ — компакт, выходы 4/8 Ом и 70/100 В
| Выходная мощность (35/60) | 35 / 60 Вт |
| Питание | 220–240 В |
| Выходы на линию | 4 Ом / 8 Ом / 70 В / 100 В |
| Частотный диапазон | 150 Гц – 15 кГц |
| Искажения | <0,5% |
| Соотношение сигнал/шум | >60 дБ |
| Чувствительность микрофонного входа | 2 мВ / 600 Ом |
| Чувствительность линейного входа | 150 мВ / 1 кОм |
| Регулятор тембра | ±10 дБ |
| Габариты / вес (35 / 60) | 290×76×196 мм, 4,4 кг / 290×76×260 мм, 4,8 кг (KB и KBМ на одну мощность в паспортах не различаются) |

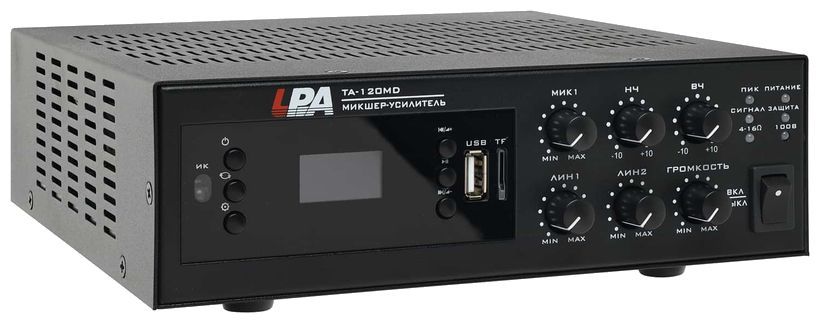

LPA-TA-120MD / 240MDсерия MD — выходы 4-16 Ом/100 В, приоритет МИК1
| Выходная мощность (120/240) | 120 / 240 Вт |
| Выходы на линию | 4–16 Ом / 100 В |
| Чувствительность микрофонного входа | +5 мВ, симметрично, XLR (одинаково у 120MD и 240MD) |
| Чувствительность входа AUX 1-2 | 350 мВ, несимметрично, RCA (одинаково у 120MD и 240MD) |
| Частотный диапазон | 80 Гц – 16 кГц (одинаково у 120MD и 240MD) |
| Соотношение сигнал/шум | ≥75 дБ (одинаково у 120MD и 240MD) |
| Искажения | ≤1% на номинальной мощности (одинаково у 120MD и 240MD) |
| Приоритет | МИК1 — приоритет перед остальными входами (одинаково у 120MD и 240MD) |
| Питание (120MD/240MD) | 220 В/150 Вт потребления у 120MD; 230 В/350 Вт потребления у 240MD (оба 50 Гц) |
| Габариты/вес (120MD/240MD) | 215×208×65 мм, 2,6 кг у 120MD; 215×283×65 мм, 2,9 кг у 240MD |
LPA-TA-120M1 зона, 120 Вт, выход 70/100В, 2 мик./3 лин. входа, приглушение музыки микрофоном
| Выходная мощность | 120 Вт |
| Количество входов | 2 микрофонных / 3 линейных |
| Питание | 220 В / 50 Гц |
| Максимальная потребляемая мощность | 200 Вт |
| Выходы на линию | 70 В / 100 В |
| Регулировка тембра | низкие 100 Гц ±10 дБ, высокие 10 кГц ±10 дБ |
| Частотный диапазон | 80 Гц – 16 кГц (-3 дБ) |
| Искажения | ≤1% |
| Соотношение сигнал/шум | ≥75 дБ |
| Чувствительность/импеданс микрофонного входа | 5 мВ / 10 кОм |
| Чувствительность/импеданс линейного входа | 350 мВ / 600 Ом |
| Защита | перегрев, перегрузка, короткое замыкание |
| Функция приглушения музыки микрофоном | есть |
| Габариты | 300×88×280 мм |
| Вес | 3,9 кг |
Как это работает и подключается
- Выход усилителя переключается между линией 100В и низкоомной нагрузкой (4–16 Ом у M/MZ/MD-серии, 4/8 Ом у KB-серии) — режим задаётся переключателем на корпусе.
- У серии M/MZ со встроенной тревогой приоритет входов жёсткий: тревожный вход перекрывает сирену/гонг, затем МИК1, затем остальные микрофонные, линейные входы и MP3 — младшие модели (40M/60M/120MZ) ограничены приоритетом на МИК1 без сирены/гонга.
- Индикация на передней панели показывает текущий режим (ЗАЩ/100V/4-16Ω/ПИТАНИЕ/ПИК/СИГНАЛ).
Монтаж
- Перед включением перевести выключатель питания в положение ВЫКЛ, регуляторы — на минимум; проверить правильность подключения источников сигнала и громкоговорителей.
- Обязательно проверить положение переключателя режима выхода (100В или низкоомный) перед подачей питания.
- Для LPA-TA-500M: суммарная мощность подключенных громкоговорителей — не более 400 Вт при паспортных 500 Вт (запас по мощности 20%), не догружать линию «под ноль».
- Устанавливать на ровной поверхности, вдали от источников тепла, избегать попадания предметов и жидкости внутрь корпуса.
Примеры
Одна зона оповещения
Любая модель серии закрывает 1 зону трансляции/оповещения — выход на линию 100В или напрямую на низкоомную нагрузку.
Аварийный сценарий на 350/500М и 500MZ
Тревожный вход перекрывает и встроенную сирену/гонг, и микрофоны, и фоновую музыку по жёсткому приоритету из паспорта.
Частые вопросы
Чем MZ отличается от M на той же мощности?
У 120MZ/240MZ/480MZ/650MZ линия оповещения — только 100В (кроме 500MZ, там есть и 4-16 Ом), более узкий частотный диапазон и другое соотношение сигнал/шум (>90дБ) по сравнению с M-серией — это разные аппаратные платформы, не просто редизайн корпуса.
Можно ли повесить на LPA-TA-500M громкоговорители суммарно на 500 Вт?
РЭ прямо ограничивает суммарную нагрузку 400 Вт (с запасом по мощности 20%) даже при паспортных 500 Вт усилителя.
LPA-TA-120M, 120MZ и 120MD — это одна и та же модель?
Нет, три разных изделия на одну мощность (120 Вт): 120M — выход 70/100В, 2 мик./3 лин. входа, диапазон 80 Гц–16 кГц; 120MZ — линия только 100В, диапазон 50 Гц–10 кГц, приглушение музыки микрофоном; 120MD — выход 4–16 Ом/100В с приоритетом МИК1. Проверять точное обозначение по этикетке.
Нюансы и грабли
- В паспорте LPA-TA-60M есть расхождение: таблица характеристик даёт «Выходная мощность 60 Вт», текст назначения в конце того же паспорта — «мощность усилителя составляет 65 Вт». Скорее всего, это границы допустимого с разными допусками — подходят оба варианта.
- Серии KB и KBМ на одну и ту же мощность (35 или 60 Вт) описаны в паспортах абсолютно одинаковыми характеристиками и габаритами — по документам разница между KB и KBМ не видна, уточнять у поставщика перед заказом партии.
- Модели без встроенной тревоги/сирены (40M, 60M, 120MZ, KB-серия, MD-серия) держат приоритет только на МИК1 — не путать их с 350M/500M/500MZ, где есть отдельный тревожный вход выше сирены и гонга.
- У LPA-TA-500M реальная нагрузка по паспорту (400 Вт с запасом) ниже заявленной мощности усилителя (500 Вт) — закладывать это в расчёт числа и мощности громкоговорителей на линии.
- В линейке на мощность 120 Вт есть три разных изделия — LPA-TA-120M, LPA-TA-120MZ и LPA-TA-120MD, у каждого свой выход на линию, диапазон частот и набор входов (см. таблицы по моделям) — обозначение без суффикса («120M») не заменяет MZ/MD и наоборот.
