LUIS-LPA · усилители и блоки коммутации (микшеры-усилители «всё в одном»)
LPA-TrueZone — микшер-усилитель 120/240/350/500 Вт с MP3/Bluetooth/FM и удалёнными микрофонными консолями
Микшер-усилитель «всё в одном» на 6 зон: 4 модификации по мощности (120-500 Вт), 4 микрофонных и 2 линейных входа, встроенные MP3/USB/Bluetooth/FM, до 6 удалённых микрофонных консолей.
Модели семейства
LPA-TrueZone-120микшер-усилитель 120 Вт
| Выходная мощность | 120 Вт |
| Линии трансляции | 4-16 Ω / 70 В / 100 В |
| Мин. импеданс при 100 В | 83 Ω |
| Микрофонные/линейные входы | 4 (XLR/Jack, фантомное питание 48 В) / 2 (RCA) |
| Частотный диапазон (микрофон/линия) | 80 Гц - 16 кГц / 20 Гц - 20 кГц (±3 дБ) |
| Коэффициент гармонических искажений | <0,1% |
| Соотношение сигнал/шум (микрофон/линия) | >65 дБ / >70 дБ |
| Макс. потребляемая мощность | 180 Вт |
| Рабочая температура | +5°C...+40°C |
| Размеры / вес | 484х88х353 мм / 6,7 кг |
| Чувствительность входов (паспорт) | микрофонный 5 мВ±1 мВ, линейный 350 мВ±20 мВ, тревожный/телефонный 755 мВ; предусилитель 1 В±50 мВ / 100 Ω |
| Гарантия, срок эксплуатации (паспорт) | 1 год с момента продажи; срок эксплуатации 10 лет |

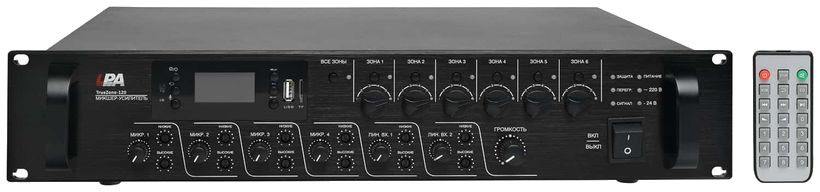

LPA-TrueZone-240микшер-усилитель 240 Вт
| Выходная мощность | 240 Вт |
| Линии трансляции | 4-16 Ω / 70 В / 100 В |
| Мин. импеданс при 100 В | 41 Ω |
| Микрофонные/линейные входы | 4 (XLR/Jack, фантомное питание 48 В) / 2 (RCA) |
| Частотный диапазон (микрофон/линия) | 80 Гц - 16 кГц / 20 Гц - 20 кГц (±3 дБ) |
| Коэффициент гармонических искажений | <0,1% |
| Соотношение сигнал/шум (микрофон/линия) | >65 дБ / >70 дБ |
| Макс. потребляемая мощность | 320 Вт |
| Рабочая температура | +5°C...+40°C |
| Размеры / вес | 484х88х353 мм / 7,2 кг |
| Чувствительность входов (паспорт) | микрофонный 5 мВ±1 мВ, линейный 350 мВ±20 мВ, тревожный/телефонный 755 мВ; предусилитель 1 В±50 мВ / 100 Ω |
| Гарантия, срок эксплуатации (паспорт) | 1 год с момента продажи; срок эксплуатации 10 лет |
LPA-TrueZone-350микшер-усилитель 350 Вт
| Выходная мощность | 350 Вт |
| Линии трансляции | 4-16 Ω / 70 В / 100 В |
| Мин. импеданс при 100 В | 28 Ω |
| Микрофонные/линейные входы | 4 (XLR/Jack, фантомное питание 48 В) / 2 (RCA) |
| Частотный диапазон (микрофон/линия) | 80 Гц - 16 кГц / 20 Гц - 20 кГц (±3 дБ) |
| Коэффициент гармонических искажений | <0,1% |
| Соотношение сигнал/шум (микрофон/линия) | >65 дБ / >70 дБ |
| Макс. потребляемая мощность | 500 Вт |
| Рабочая температура | +5°C...+40°C |
| Размеры / вес | 484х88х353 мм / 8,6 кг |
| Чувствительность входов (паспорт) | микрофонный 5 мВ±1 мВ, линейный 350 мВ±20 мВ, тревожный/телефонный 755 мВ; предусилитель 1 В±50 мВ / 100 Ω |
| Гарантия, срок эксплуатации (паспорт) | 1 год с момента продажи; срок эксплуатации 10 лет |
LPA-TrueZone-500микшер-усилитель 500 Вт
| Выходная мощность | 500 Вт |
| Линии трансляции | 4-16 Ω / 70 В / 100 В |
| Мин. импеданс при 100 В | 20 Ω |
| Микрофонные/линейные входы | 4 (XLR/Jack, фантомное питание 48 В) / 2 (RCA) |
| Частотный диапазон (микрофон/линия) | 80 Гц - 16 кГц / 20 Гц - 20 кГц (±3 дБ) |
| Коэффициент гармонических искажений | <0,1% |
| Соотношение сигнал/шум (микрофон/линия) | >65 дБ / >70 дБ |
| Макс. потребляемая мощность | 750 Вт |
| Рабочая температура | +5°C...+40°C |
| Размеры / вес | 484х88х353 мм / 9 кг |
| Чувствительность входов (паспорт) | микрофонный 5 мВ±1 мВ, линейный 350 мВ±20 мВ, тревожный/телефонный 755 мВ; предусилитель 1 В±50 мВ / 100 Ω |
| Гарантия, срок эксплуатации (паспорт) | 1 год с момента продажи; срок эксплуатации 10 лет |
Как это работает и подключается
- Приоритеты по убыванию: тревожный вход, аварийный сигнал, вход пейджингового выхода АТС и микрофонные консоли, сигнал привлечения внимания, микрофонные входы 1-4 и линейные входы 1-2 (микрофонный вход 1 — старший из них).
- К разъёму RJ-45 «МИКР. КОНСОЛЬ» последовательно подключается до 6 удалённых микрофонных консолей LPA-TrueZone-MIC — с них можно объявлять в выбранную зону, включать сирену или сигнал привлечения внимания.
- Каждый микрофонный вход (МИКР.1-4) переключается в одно из трёх положений: линейный, MIC (электретный конденсаторный) или PHANTOM (конденсаторный с питанием 48 В).
- Встроенный MP3-модуль воспроизводит USB/TF-карту (до 32 Гб, форматы MP3/WAV/WMA/AEC/FLAC), принимает Bluetooth без пароля (устройство «BP10_BT») и FM через антенну FM ANT, умеет записывать звук на USB/TF.
Монтаж
- Питание 230-240 В при 50 Гц; перед подключением громкоговорителей и включением питания регулятор громкости — на минимум.
- Клеммы линии работают только в одном режиме одновременно: либо 4-16 Ω, либо 70 В, либо 100 В; общий выход и выходы по зонам одновременно тоже несовместимы.
- Табличный импеданс (83/41/28/20 Ом при 100 В у 120/240/350/500) — это общий импеданс ВСЕХ громкоговорителей на линии вместе, не одного динамика; суммарный импеданс подключённых громкоговорителей не должен быть ниже этого значения — иначе возможен выход усилителя из строя; после подключения линий обязательно закрыть клеммные колодки защитными крышками, на них высокое напряжение.
- После выключения выдерживать не менее 5 секунд перед повторным включением — частые быстрые переключения могут привести к неисправности.
- Для линий громкоговорителей запрещены экранированные кабели; для симметричных аудиовходов — калибр 22-24 AWG.
Примеры
Много зон коммерческого объекта
6 независимых регуляторов громкости зон плюс кнопка активации всех зон сразу — фоновая музыка и локальные объявления в разные помещения одним усилителем.
Пейджинг с АТС и удалённых консолей
Вход пейджингового выхода АТС и микрофонные консоли стоят выше по приоритету, чем обычные микрофонные и линейные входы — объявление не потеряется в фоновой музыке.
Частые вопросы
Сколько микрофонных консолей можно подключить?
До 6 удалённых консолей LPA-TrueZone-MIC последовательно через разъём RJ-45 «МИКР. КОНСОЛЬ».
Чем отличаются модификации TrueZone?
Выходной мощностью (120/240/350/500 Вт), минимальным допустимым импедансом линии 100 В и весом; входы, приоритеты и функции MP3/Bluetooth/FM одинаковы у всех модификаций.
Нюансы и грабли
- Четыре модификации (120/240/350/500 Вт) различаются не только мощностью, но и минимальным допустимым импедансом линии 100 В (83/41/28/20 Ом) и весом — характеристики брать строго по своей модели.
- Общий выход и зонные выходы, а также разные виды нагрузки (4-16 Ω/70В/100В) физически несовместимы одновременно — схему подключения выбирать заранее.
- Клеммы громкоговорителей под высоким напряжением: обязательна установка защитных крышек и изоляция открытых частей разъёмов — риск поражения током при касании.
- Напряжение питания в документах разное: инструкция — 230–240 В 50 Гц, паспорт v1.0 — 220 В 50 Гц, а в правилах эксплуатации паспорта сказано убедиться, что входное напряжение не превышает 230 В. Паспорт приведён только для моделей 120 и 500 Вт; для 240 и 350 Вт ориентируйтесь на инструкцию.
