LPA-XC9037N/NV — сетевая микрофонная консоль оператора LPA-IP, с камерой и без
Настольная консоль оператора LPA-IP с экраном 7″: XC9037N — без камеры, XC9037NV — со встроенной камерой 2 Мп и видеосвязью H.264, SIP, офлайн-интерком.
Модели семейства
| Питание | 12 В (DC), 1,5 А |
| Потребляемая мощность | ≤10 Вт |
| Дисплей | сенсорный экран 7″, 1280×800 |
| Громкоговоритель | 1,5 Вт / 4 Ом |
| Сеть | TCP/IP, UDP, ARP, ICMP, IGMP, SIP, HTTP |
| Аудио дискретизация | 8 – 44,1 кГц, 16 бит, 8 – 320 кбит/с |
| Рабочая температура | 0…+45°C, влажность ≤90% без конденсации |
| Габариты | 183,9×169×58,4 мм |
| Питание | 12 В (DC) / 1,5 А |
| Потребляемая мощность | ≤10 Вт |
| Камера | CMOS 2 Мп, видеокодек H.264 |
| Дисплей | сенсорный экран 7″ (1280×800) |
| Частотный диапазон | 40 Гц – 18 кГц |
| Видео битрейт | 512 кбит/с – 4 Мбит/с |
| Габариты | 183,9×169×58,4 мм |
| Вес | 0,75 кг |
| Рабочая температура | 0…+45°C, ≤90% без конденсации |
Как это работает и подключается
- Обе модели входят в систему диспетчерской и технологической связи и внутреннего интеркома LPA-IP: трансляция на все зоны, отдельные зоны или конкретный терминал, просмотр статуса устройств.
- Поддержка протоколов SIP и NAS — регистрируется на АТС или сервере LPA-IP; офлайн-интерком работает без подключения к серверу.
- Обе модели ведут запись входящих и исходящих вызовов (до 10 групп аудиозаписей); XC9037NV дополнительно поддерживает полнодуплексную видеосвязь H.264.
Монтаж
- Питание — 12 В (DC)/1,5 А от адаптера.
- Задняя панель: разъём питания, сетевой RJ-45, линейный аудиовход/выход, тревожный вход/выход, USB (РЭ, «Описание устройства»).
- Первоначальная настройка — кнопкой Setting на консоли (пароль по умолчанию 123456) либо через веб-интерфейс; после смены сетевых параметров устройство перезагружается.
- Веб-интерфейс: адрес по умолчанию 192.168.1.101, логин и пароль по умолчанию — admin; после подключения к общедоступной сети пароль рекомендуется сменить.
- Тревожный вход настраивается одним из трёх режимов: Closed Alarm (вход в норме разомкнут, тревога — при замыкании), Open Alarm (вход в норме замкнут, тревога — при размыкании) или Status Alarm (вход в норме разомкнут, тревога — при замыкании либо при повреждении самого входа).
- Restore Factory Setting (Сброс настроек) в веб-интерфейсе возвращает все параметры к заводским.
Примеры
XC9037N — там, где видеосвязь не нужна: голосовые объявления по зонам, вызов терминалов, офлайн-интерком без сервера.

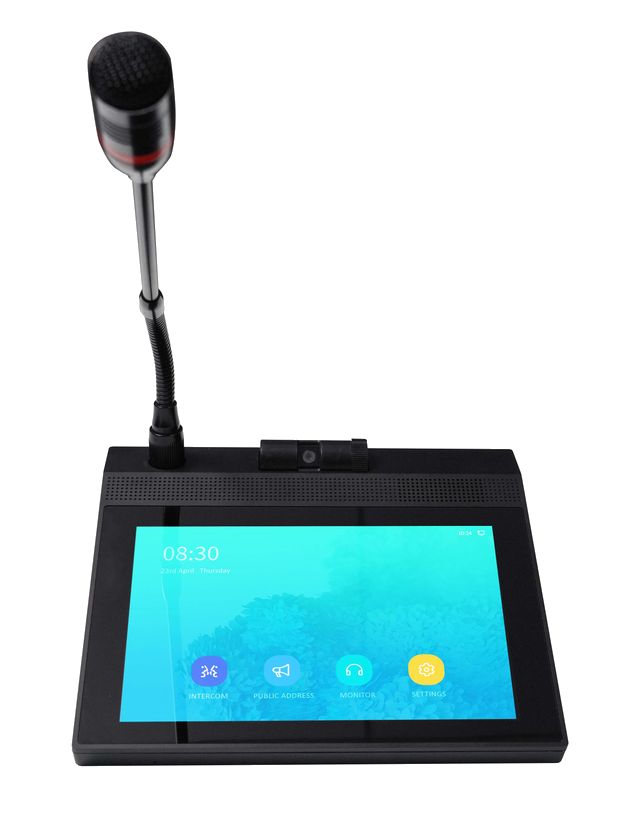

XC9037NV добавляет камеру 2 Мп — оператор видит собеседника при входящем видеовызове, полнодуплексная видеосвязь H.264.
Частые вопросы
Чем XC9037NV отличается от XC9037N?
Только камерой: NV имеет встроенную камеру CMOS 2 Мп с видеокодеком H.264 для двусторонней видеосвязи, у N её нет. Корпус 183,9×169×58,4 мм, экран 7″ и питание 12 В (DC)/1,5 А — общие.
Работает ли консоль без сервера LPA-IP?
Да, обе модели поддерживают офлайн-интерком без подключения к серверу.
Какие заводские сетевые настройки и пароли у консоли?
Веб-интерфейс — 192.168.1.101, логин/пароль admin. Кнопка Setting на самой консоли — пароль 123456. Сброс к заводским значениям — в веб-интерфейсе (Restore Factory Setting).
Нюансы и грабли
- Обе модели совместимы по корпусу и монтажу (183,9×169×58,4 мм), но отличаются функционально: без камеры (N) или с камерой 2 Мп и видеосвязью H.264 (NV) — заказывать нужную модель заранее.
- При сбоях подключения РЭ рекомендует прежде всего проверить в веб-интерфейсе ID устройства, локальный IP-адрес, IP-адрес сервера и шлюз, а не сразу менять оборудование.
- Режим тревожного входа Status Alarm отличается от Closed Alarm тем, что дополнительно реагирует на повреждение самого входа — если нужен контроль целостности линии, выбирать именно его, а не Closed Alarm.
Документация
- LUIS-LPA — LPA-XC9037N, Паспорт изделия v1.0
- LUIS-LPA — LPA-XC9037N, Инструкция по эксплуатации v2.0
- LUIS-LPA — LPA-XC9037NV, Паспорт изделия v1.0
- LUIS-LPA — LPA-XC9037NV, Инструкция по эксплуатации v1.0
