LPA-XC9137A(EI/SI/AV) — сетевая вызывная панель интеркома LPA-IP
Компактная вызывная панель LPA-IP: EI/SI — аудиоинтерком, IP65, -30…+60°C; AV — с камерой 720P/1080P, -20…+60°C. PoE, тревожные вход/выход.
Модели семейства
| Питание | 12 В / 1,5 А (DC), поддержка PoE IEEE802.3af |
| Потребляемая мощность | менее 4 Вт |
| Сеть | TCP/IP, UDP, ARP, ICMP, IGMP, HTTP |
| Частотный диапазон | 20 Гц – 18 кГц |
| Соотношение сигнал/шум | 70–81 дБ |
| Задержка звука | ≤200 мс |
| Класс защиты | IP65 |
| Рабочая температура | -30…+60°C, влажность <90% без конденсации |
| Габариты | 100×41×162 мм |
| Вес | 0,8 кг |
| Питание | 12 В / 1,5 А (DC), поддержка PoE IEEE802.3af |
| Потребляемая мощность | менее 4 Вт |
| Класс защиты | IP65 |
| Рабочая температура | -30…+60°C, влажность <90% без конденсации |
| Габариты | 100×41×162 мм |
| Вес | 1 кг |
| Питание | 12 В / 2 А (DC), поддержка PoE IEEE802.3af |
| Сеть | TCP/IP, UDP, ARP, ICMP, IGMP, HTTP; 10/100 Мбит/с |
| Дискретизация аудио | 20 Гц – 18 кГц |
| Камера | QVGA/VGA/720P/1080P, угол обзора 140–160° |
| Габариты | 162×100×36 мм |
| Рабочая температура | -20…+60°C, влажность <90% без конденсации |
Как это работает и подключается
- Все три модели — часть системы LPA-IP: громкоговоритель, кнопка вызова, микрофон, тревожный вход/выход, линейный выход для записи (EI/SI) или видеорегистратора (AV), сетевой порт с PoE.
- Настройка EI/SI — через утилиту IP configuration tool или веб-интерфейс (192.168.1.101, admin/admin по умолчанию); у AV — своя утилита «IP Audio Config Tools», веб-интерфейс в РЭ не описан. Обе утилиты открываются паролем 123456 по умолчанию.
- EI и SI совпадают по электрическим характеристикам и различаются весом (0,8 и 1 кг соответственно).
- У EI/SI протокол по умолчанию SIP, но поддерживается и NAS: терминальный ID по умолчанию 1, локальный порт по умолчанию 2048 (менять не рекомендуется), основной сервер по умолчанию 192.168.1.13, резервный — 192.168.1.14 (панель автоматически переключается на резервный сервер при потере связи с основным и возвращается на основной после восстановления связи). Для AV в РЭ этот механизм не описан.
- У EI/SI есть Noise alarm — функция звукового тревожного сигнала при превышении заданного порога фонового шума за заданное время (Noise alarm Trigger Volume / Trigger Time); в РЭ AV эта функция не упомянута.
Монтаж
- Крепление EI/SI — шестигранными винтами М3×12 (в комплекте: шестигранный ключ 2,5 мм, винты M3×12, дюбели 7×28, винты ST4×35); у AV в комплекте только винты М3×12 (без дюбелей и ключа), кабель заводится через гермоввод.
- EI/SI — класс защиты IP65 и рабочий диапазон -30…+60°C, подходят для улицы; у AV паспорт указывает диапазон -20…+60°C, но степень защиты (IP) не приводит.
- Питание — либо адаптер (12 В/1,5 А для EI/SI, 12 В/2 А для AV), либо PoE IEEE802.3af.
- У EI/SI — загрузка аудиофайлов для локального воспроизведения: формат WAV, частота дискретизации 8 кГц, размер файла не больше 5 Мб; после сброса до заводских настроек файлы теряются и их нужно закачать заново. В РЭ AV эта функция не описана.
- Обновление прошивки (EI/SI) занимает около 45 секунд — не отключать питание в процессе, устройство перезагрузится само.
- Сброс настроек EI/SI в веб-интерфейсе — два варианта: Factory reset (полностью к заводским) или Last correct setting (вернуться к последней рабочей конфигурации).
Примеры
Панель с громкоговорителем, кнопкой вызова, микрофоном и тревожным входом/выходом; IP65 и -30…+60°C — для улицы и неотапливаемых помещений.

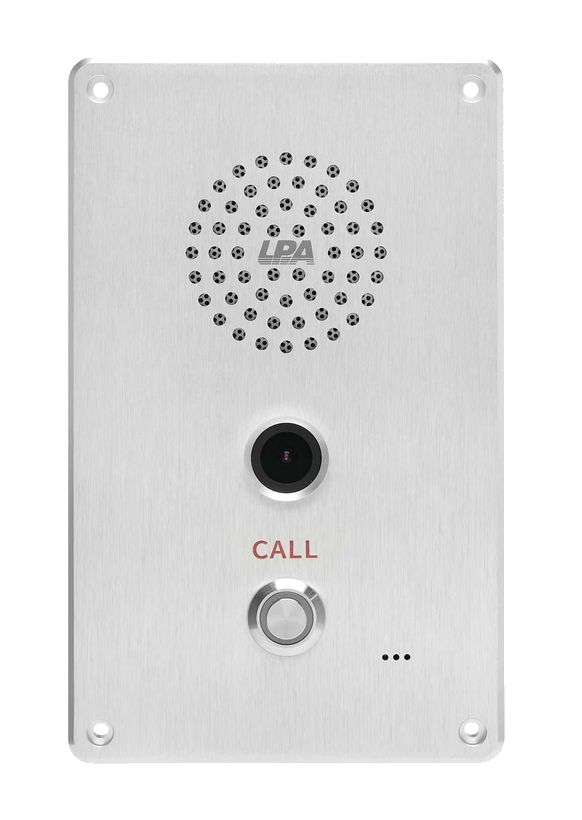

Та же задача, но со встроенной камерой 720P/1080P и углом обзора 140–160° — оператор видит вызывающего.
Частые вопросы
В чём разница между EI, SI и AV?
EI и SI — аудиопанели с одинаковыми электрическими характеристиками, отличаются весом (0,8 и 1 кг). AV — панель с камерой (QVGA/VGA/720P/1080P, угол обзора 140–160°) и более мощным питанием (12 В/2 А против 1,5 А у EI/SI).
Подходит ли панель для улицы?
У EI/SI — да: класс защиты IP65 и рабочий диапазон -30…+60°C. У AV паспорт указывает рабочий диапазон -20…+60°C, но степень защиты (IP) не приводит — для улицы уточнять у поставщика.
Что будет, если основной сервер LPA-IP пропадёт из сети?
У EI/SI панель по умолчанию настроена на резервный сервер 192.168.1.14 (основной — 192.168.1.13) и автоматически переключится на него при потере связи, а после восстановления связи с основным сервером вернётся обратно. Для AV этот механизм в РЭ не описан.
Нюансы и грабли
- У EI/SI при проблемах связи РЭ рекомендует сначала проверить индикацию сетевого порта (зелёный — соединение есть, оранжевый мигает — обмен данными) и отключить брандмауэр на сервере, а не сразу менять панель.
- Веб-интерфейс EI/SI имеет заводской пароль admin/admin и IP 192.168.1.101 — сменить при вводе в эксплуатацию.
- У EI/SI после сброса к заводским настройкам локальные аудиофайлы удаляются — при повторном вводе панели в эксплуатацию их нужно закачивать заново, это легко забыть.
- IP configuration tool (EI/SI) одновременно работает только с одним устройством — при массовой настройке панелей в сети не пытаться сконфигурировать несколько параллельно этим инструментом.
Документация
- LUIS-LPA — LPA-XC9137A(EI), Паспорт изделия v1.1
- LUIS-LPA — LPA-XC9137A(EI), Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-XC9137A(SI), Паспорт изделия v1.1
- LUIS-LPA — LPA-XC9137A(SI), Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-XC9137AV, Паспорт изделия v1.0
- LUIS-LPA — LPA-XC9137AV, Руководство по быстрой установке v1.0
