LPA-XC9620A03/A06 — уличные IP-звуковые колонны 30/60 Вт

Уличные IP-колонны LPA-IP на настенном кронштейне: приём трансляции от ПО LPA-XC9000, IP-микрофона или SIP-телефона. Различаются мощностью — 30 Вт (PoE) и 60 Вт.

Уличные IP-звуковые колонны LPA-XC9620A03 / LPA-XC9620A06

Модели семейства

LPA-XC9620A0330-ваттная уличная колонна с питанием DC24В или PoE

Питание	24 В (DC) / 1,5 А, PoE
Потребляемая мощность	30 Вт (24 В), 15 Вт (PoE)
Мощность в режиме ожидания	≤2 Вт
Частотный диапазон	45 Гц – 18 кГц
Чувствительность	87 дБ
Соотношение сигнал/шум	≥83 дБ
Сетевые протоколы	TCP/IP (IPv4), UDP, HTTP, SIP
Класс защиты	IPX5
Рабочая температура и влажность	-10 °C…+55 °C, ≤90% без конденсации
Размеры и вес	296×140×130 мм, 1,75 кг

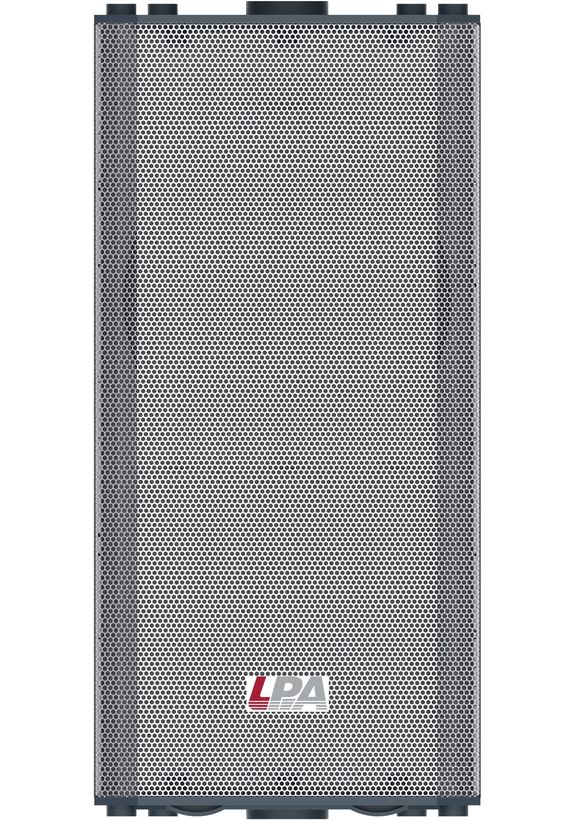

LPA-XC9620A0660-ваттная уличная колонна с питанием DC24В

Питание	24 В (DC), 2,7 А
Потребляемая мощность	60 Вт (24 В)
Мощность в режиме ожидания	≤2 Вт
Частотный диапазон	45 Гц – 18 кГц
Чувствительность	87 дБ
Соотношение сигнал/шум	≥83 дБ
Сетевые протоколы	TCP/IP (IPv4), UDP, HTTP, SIP
Класс защиты	IPX5
Рабочая температура и влажность	-10 °C…+55 °C, ≤90% без конденсации
Размеры и вес	436×140×130 мм, 2,65 кг

Как это работает и подключается

Индикатор горит зелёным — колонна в сети; мигает зелёным — нужно ввести параметры; мигает красным — офлайн.
Кнопка RESET в офлайн-режиме получает IP-адрес; при удержании после подключения к сети — сброс до заводских настроек.

Монтаж

Кронштейн крепится тремя винтами диаметром 8 мм; колонна вешается на кронштейн, угол наклона регулируется язычком.
Динамик устанавливать вертикально так, чтобы концы сетевого кабеля и кабеля питания были направлены вниз; не перекрывать вентиляционное отверстие.
Убедиться в прочности монтажной поверхности перед установкой, чтобы избежать падения.
Встроенный клеммный интерфейс: тревожный вход, GND, линейный вход, GND, вход питания; сетевой интерфейс — разъём RJ45.
Устанавливать на ровной поверхности, не в ограниченном пространстве (полки, штабель с другим оборудованием), вдали от источников тепла; для подключения питания использовать сетевые фильтры или разветвители.
Не открывать верхнюю крышку — риск поражения электрическим током; техобслуживание только квалифицированным персоналом.

Примеры

Офисы, аудитории, конференц-залы

Колонны принимают потоковое аудио с компьютера, по Bluetooth с телефона или с линейного входа.

Приём от нескольких источников

Сигналы принимаются от ПО LPA-XC9000, IP-пейджингового микрофона и SIP-телефона через SIP-транк.

Частые вопросы

Чем отличаются A03 и A06?

Только мощностью и питанием: A03 — 30 Вт, поддерживает PoE; A06 — 60 Вт, только 24 В DC.

Можно ли принимать звук с телефона?

Да, по Bluetooth, а также потоковое аудио с компьютера и через линейный вход.

Нюансы и грабли

Класс защиты IPX5, а не IP66 — для полностью открытых уличных точек это стоит учитывать при выборе места установки.
A03 без PoE потребляет 30 Вт от 24 В, при PoE — 15 Вт; спутать эти цифры при расчёте питания линии — частая ошибка.
Кнопка RESET имеет два разных действия в зависимости от режима: в офлайне короткое нажатие запрашивает IP-адрес, а нажатие и удержание при подключённой сети сбрасывает настройки до заводских — спутать режимы легко на объекте без чёткой отметки состояния.

Документация

LUIS-LPA — LPA-XC9620A03 Паспорт изделия v1.0; LUIS-LPA — LPA-XC9620A03 Руководство по эксплуатации v1.0; LUIS-LPA — LPA-XC9620A06 Паспорт изделия v1.0; LUIS-LPA — LPA-XC9620A06 Руководство по эксплуатации v1.0
