Магистраль · блоки управления клапанами дымоудаления и огнезадерживающими клапанами
Гранд МАГИСТР БК-1 / БК-2 и Кл ИУ — управление приводами клапанов с контролем положения
БК-1 (1 выход) и БК-2 (2 выхода) управляют приводами клапанов дымоудаления с контролем положения; клавиатура Кл ИУ даёт ручное управление. До 30 выходов в приборе.
Модели семейства
Гранд МАГИСТР БК-1 (версия 3)Блок ключей на 1 выход управления клапаном.
| Выходов управления | 1; в выходе 2 ключа (рабочее, исходное) и 2 шлейфа контроля положения |
| Интерфейс | RS-485, только внутренняя линия прибора |
| Коммутируемое напряжение | от внешнего РИП 10…16 В или 21…28 В |
| Ток выхода | не более 3 А |
| Собственный ток в дежурном режиме | не более 80 мА |
| Задержка и длительность | до 250 секунд каждая |
| Габариты | не более 200×118×43 мм |
| Защита корпуса | IP40 |
| Температура | от −30 до +55 °C |

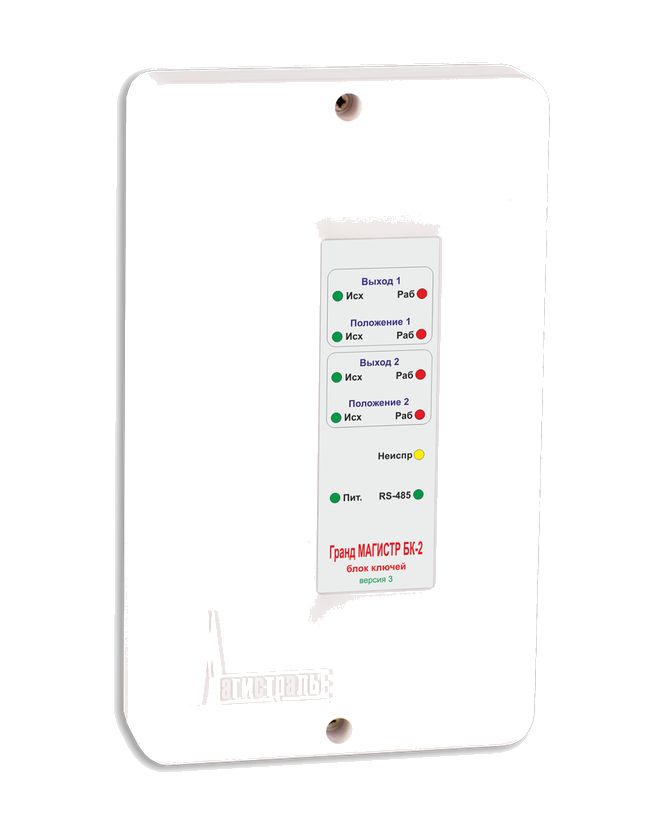

Гранд МАГИСТР БК-2 (версия 3)Блок ключей на 2 выхода управления клапанами.
| Выходов управления | 2 |
| Остальные параметры | как у БК-1; в одном приборе не более 30 выходов управления |

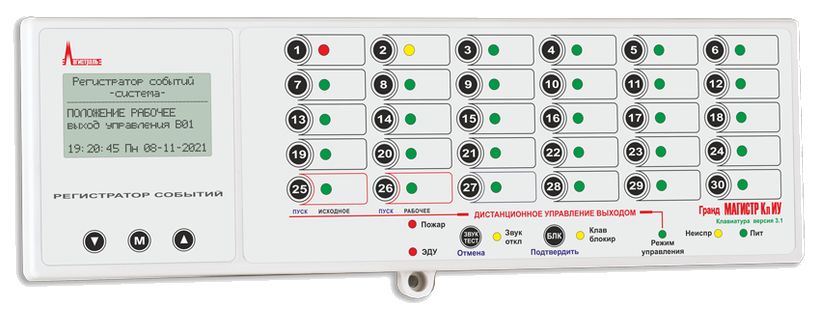

Гранд МАГИСТР Кл ИУ (версия 3.1)Клавиатура управления исполнительными устройствами.
| Интерфейс | RS-485, внутренняя линия прибора |
| Контролируемых выходов | 30 |
| Питание | 12±2 В |
| Ток в дежурном режиме | не более 40 мА |
| Габариты | не более 295×95×32 мм |
| Защита корпуса | IP50 |
| Температура | от +5 до +55 °C |
Как это работает и подключается
- Режимы выхода: автоматический по сигналу «Пожар» в пожарном шлейфе или зоне прибора (или в другом приборе системы МАГИСТРАТОР), ручной дистанционный с клавиатуры Кл ИУ, ручной от элемента дистанционного пуска в шлейфе «ЭДУ», локальный тест кнопками на плате при вскрытом корпусе.
- Задержка включения и длительность задаются от 1 до 250 секунд, «000» — без задержки; при нулевой длительности выход остаётся включённым до отмены «Пожар» или ручного возврата в исходное.
- Возврат клапана в исходное положение — вручную механически, с клавиатуры управления или возвратной пружиной.
- На клавиатуре после разблокировки удержанием кнопки БЛК 3 секунды клапан переводится кнопками 25-Исходное и 26-Рабочее; при пуске в рабочее положение с клавиатуры задержка не учитывается.
Монтаж
- Все монтажные подключения делать только при отключенном напряжении.
- К одному выходу подключаются цепи одного привода клапана. Выносные диоды ставят на клеммах в соединительной коробке привода с соблюдением полярности — иначе не работает контроль целостности цепей.
- Два входа питания от внешнего РИП: при двух независимых источниках оба должны быть одного номинала 12 В или 24 В, при одном источнике ставят перемычку между клеммами +РИП обоих входов; номинал задаётся переключателем 12/24.
- Незадействованный шлейф контроля исправности внешнего РИП (клемма «Н») зашунтировать резистором 7,5 кОм.
- Адрес блока задаётся переключателями на плате (значения 1, 2, 4, 8, 16 суммируются) и не должен совпадать с адресами других блоков внутренней линии. Адрес клавиатуры Кл ИУ задаётся заранее в меню «Системные / Адрес клавиатуры».
- Блоки и клавиатуру добавляют в меню основной клавиатуры прибора «Конфигурация линий / Внутренняя линия», затем в «Управление ИУ» настраивают тип выхода, включение в системе, задержку и длительность. Шлейф с ручными элементами дистанционного пуска в меню «Тип шлейфа» задают типом «Эду».
Примеры
Клапаны дымоудаления в системе МАГИСТРАТОР
По сигналу «Пожар» в любом приборе системы (если для выхода включено «Включение в системе») блок открывает ключ «Рабочий» и переводит клапан в рабочее положение.
Привод с возвратной пружиной
Выход типа «Рабочий»: подключают пуск в рабочее и оба шлейфа положения; состояние ключа «Исходный» не контролируется.
Привод с реверсивным управлением
Выход типа «Рабочий/Исходный»: подключают пуск в рабочее, пуск в исходное, положение рабочее и положение исходное.
Частые вопросы
Сколько выходов управления можно получить в приборе?
Не более 30 в сумме по всем добавленным блокам ключей.
Чем отличаются БК-1 и БК-2?
Количеством выходов управления: у БК-1 один, у БК-2 два.
Какие приборы поддерживаются?
ППКОП Гранд МАГИСТР, ППКУП Гранд МАГИСТР ПУ и ППКУОП Гранд МАГИСТР-125 версии 3.1; блоки описаны как часть системы МАГИСТРАТОР.
Нюансы и грабли
- Без клавиатуры Кл ИУ блоки работают только автоматически по сигналу «Пожар» или от элементов дистанционного пуска; вернуть клапан в исходное положение можно только вручную или возвратной пружиной.
- БК-1, БК-2 и Кл ИУ подключаются только во внутреннюю линию прибора, во внешнюю — нет.
- Для выбора доступны только шлейфы типов «Пожарный», «Пожаротушение», «ЭДУ»; если привязку не задать, выход срабатывает по любому из них.
- Для реверсивного привода нужен тип «Рабочий/Исходный»: тип «Рабочий» не контролирует ключ «Исходный».
Документация
- Магистраль — Блок ключей управления клапанами «Гранд МАГИСТР БК-1», «БК-2» (версия 3) и клавиатура «Гранд МАГИСТР Кл ИУ» (версия 3.1), техническое описание и инструкция по эксплуатации, ред. 1 от 10.01.22 тот же файл лежит в папке magistral-blok-klaviatury-grand-magistr-kl-iu-versia-3-1.
