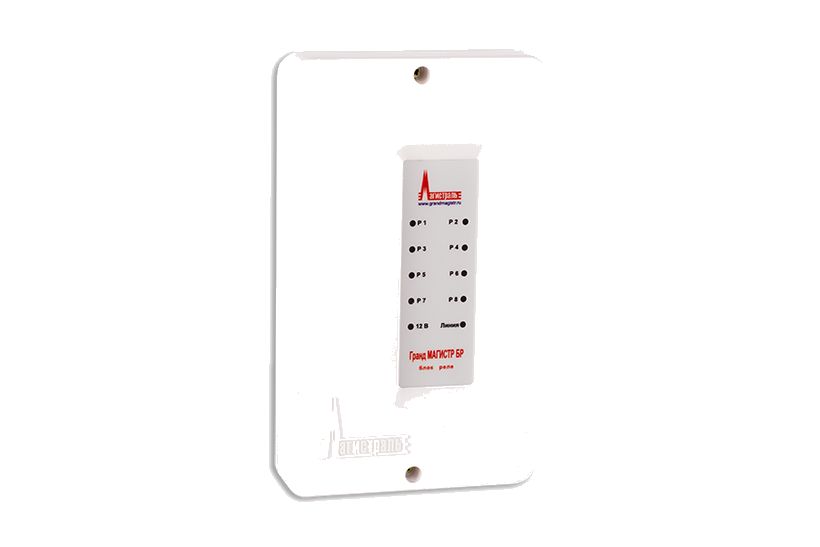

Гранд МАГИСТР БР (версия 3) — внешний блок на 8 программируемых реле

Выносной блок на 8 реле с перекидным контактом для приборов «Гранд МАГИСТР» версии 3.x: RS-485, программирование на событие, задержку и длительность.

Модели семейства

Гранд МАГИСТР БР (версия 3)8 реле с перекидным контактом, до 4 блоков в приборе.

Реле	8 шт. типа BS-115, перекидной контакт (НЗ и НР)
Блоков в приборе	не более 4
Коммутация контактов	~250 В, 7 А; =24 В, 10 А
Питание блока	от внешнего источника 11…14 В
Ток блока	не более 20 мА при выключенных реле и 250 мА при включённых
Интерфейс	внутренняя линия прибора, RS-485
Габариты и масса	не более 200×118×43 мм, не более 0,36 кг
Температура	от −30 до +55 °C
Монтаж	настенный

Как это работает и подключается

Каждое реле включается по алгоритму запрограммированного типа с заданной задержкой и длительностью, когда в приборе наступает событие.
Состояние реле, линии связи и питания показывают светодиоды на лицевой панели блока: «Пит», «Линия», Р1…Р8.
При нарушении шлейфа контроля исправности внешнего источника питания (норма 2,5…8,5 кОм) блок выдаёт извещение о неисправности, оно фиксируется в регистраторе событий прибора.

Монтаж

Все монтажные подключения делать только при отключенном напряжении.
Адрес блока задаётся переключателями на плате, сумма значений включённых переключателей равна адресу; адрес не должен совпадать с адресами других блоков внутренней линии.
Незадействованный шлейф контроля исправности внешнего источника питания (клемма «Н») зашунтировать резистором 7,5 кОм.
После подачи питания включить блок в конфигурацию внутренней линии через меню прибора и запрограммировать тип, привязку, задержку и длительность каждого реле; для «МАГИСТРАТОРА» возможно подключение и во внешнюю линию.

Примеры

Управление внешними устройствами

Реле включает исполнительные устройства и отдаёт извещения на другие приборы и системы на релейном уровне — по событиям приборов «Гранд МАГИСТР», «Гранд МАГИСТР ПУ», «Гранд МАГИСТР-125» или «МАГИСТРАТОР» версии 3.x.

Реле по шлейфу или зоне

Реле с привязкой к шлейфу, группе шлейфов или зоне пожаротушения срабатывает только при изменении состояния этих шлейфов или зон.

Частые вопросы

Сколько реле в блоке и какой у них контакт?

8 реле типа BS-115, у каждого перекидной контакт с НЗ и НР.

Что могут коммутировать контакты?

~250 В, 7 А или =24 В, 10 А.

Сколько блоков реле можно поставить в прибор?

Не более 4.

Нюансы и грабли

Совпадение адреса с другим блоком внутренней линии — конфликт; РЭ прямо это запрещает.
Клемма «Н» без резистора 7,5 кОм — блок выдаст неисправность шлейфа контроля питания.
Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.

Документация

Магистраль — Блок реле «Гранд МАГИСТР БР» (версия 3), техническое описание и инструкция по эксплуатации, паспорт, ред. 2 от 13.12.21
