Гранд МАГИСТР GSM2 (версия 3) — блок автодозвона с двумя SIM: голос, SMS, Contact-ID

Голосовые сообщения, SMS и Contact-ID с приборов «Гранд МАГИСТР» версии 3.x. Две SIM-карты, до 8 номеров, управление шлейфами по SMS и звонком.

Блок автодозвона «Гранд МАГИСТР GSM2» (версия 3)

Модели семейства

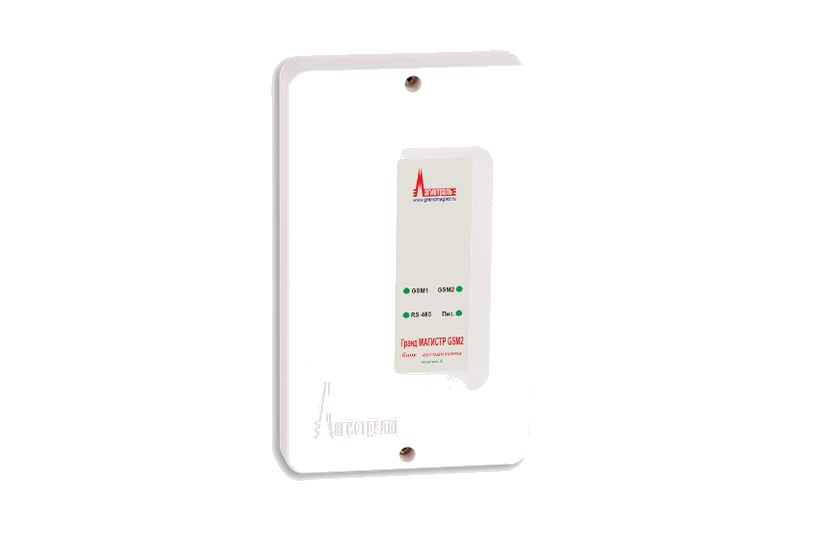

Гранд МАГИСТР GSM2 (версия 3), со встроенной антеннойИсполнение без SMA — антенна встроена.

SIM-карты	2 разъёма, Mini-SIM
Телефонных номеров	8, городской и федеральный формат
Интерфейс	RS-485, внутренняя линия прибора
Адрес во внутренней линии	фиксированный, 31
Питание	от внешнего источника 12±2 В
Ток при передаче сообщений	не более 0,12 А
Габариты и масса	не более 200×118×43 мм, не более 0,3 кг
Температура	от −30 до +55 °C

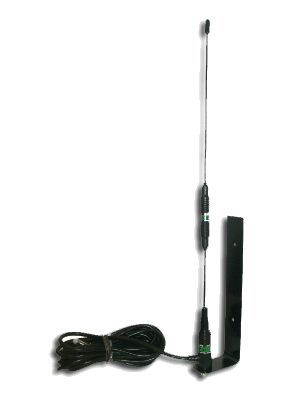

Гранд МАГИСТР GSM2 (версия 3), исполнение SMAВместо встроенной антенны — разъём SMA для внешней антенны.

Внешняя антенна	разъём SMA
Остальные параметры	как у исполнения со встроенной антенной

Как это работает и подключается

Каналы: GSM1 основной, GSM2 резервный. Протоколы: Ademco Contact-ID (DTMF) через GSM, голос, SMS.
Резервный канал включается, если сигнала на основном нет 5 минут; через 1 час блок пробует вернуться на основной. Раз в 30 дней блок на 1 час переключается на резервный канал, чтобы SIM не заблокировали, и уведомляет о балансе резервной SIM.
Оповещение идёт по очереди с телефона 1 по телефон 8. Голос — трёхкратный набор; если абонент подтвердил прослушивание (кнопки 1-2), дозвон по остальным номерам прекращается, кроме SMS-каналов.
SMS-команды: «Взять 01», «Снять 01», «Счет» (баланс SIM), «Журнал». Управление по звонку — только с разрешённого номера, телефон переводят в тональный режим; для прибора «МАГИСТРАТОР» управление по звонку недоступно.
Лимит баланса SIM задаётся в рублях от 0 до 9990 с шагом 10; при снижении ниже лимита приходит SMS на номера с признаком 5.

Монтаж

Все монтажные подключения делать только при отключенном напряжении.
Незадействованный шлейф контроля исправности внешнего источника питания (клеммы «Н» и общий) зашунтировать резистором 7,5 кОм (или 3,9 кОм).
Подать питание на прибор и блок, добавить блок в конфигурацию внутренней линии через меню прибора — после этого в меню появятся пункты автодозвона (телефон, каналы, признаки, управление, баланс, индекс прибора для Contact-ID).
Номер в федеральном формате — 11 цифр, начинается с 8; при выходе через офисную АТС задаётся префикс выхода на ГТС.
Уровень GSM-сигнала смотреть в меню «Уровень сигнала»: значения 0…31, где 0 — это −113 dBm и меньше, 31 — −51 dBm и больше.

Примеры

Уведомление дежурного на мобильный

Голосом или SMS: пожар, тревога по охранным шлейфам, взятие и снятие, неисправности, события по питанию — набор сообщений задаётся признаками для каждого номера.

Передача на ПЦН по Contact-ID

Признак 8 отправляет все события сигналами DTMF в формате Ademco Contact-ID.

Управление шлейфами с телефона

Взять и снять шлейф или сбросить зону SMS-командой или звонком на SIM блока — для номеров, которым это разрешено в настройках.

Частые вопросы

Сколько SIM-карт и номеров поддерживает блок?

Две SIM-карты Mini-SIM и до 8 телефонных номеров.

Работает ли блок с МАГИСТРАТОРОМ?

Да, с «МАГИСТРАТОРОМ» версии 3, но управление шлейфами по звонку для него недоступно.

Что передаётся по Contact-ID?

Все события при установленном признаке 8, сигналами DTMF в формате Ademco Contact-ID.

Нюансы и грабли

Адрес блока фиксированный, 31, и не меняется: блока с адресом 31 на внутренней линии быть не должно.
Управление шлейфами с телефона работает только для номеров с включённым разрешением (кроме команды «Счет»).
Изменить алгоритм дозвона так, чтобы обзванивались все номера независимо от подтверждения, можно только обновлением прошивки блока — через техподдержку производителя.
Текст меню для приборов версии 3.1 и выше может немного отличаться, смысл пунктов тот же.

Документация

Магистраль — Блок автодозвона «Гранд МАГИСТР GSM2» (версия 3), техническое описание и инструкция по эксплуатации, паспорт, ред. 1 от 7.11.17
