Гранд МАГИСТР ПУ — прибор управления пожаротушением на 1, 5 и 8 зон (газ, аэрозоль, порошок)

Управление газовым, аэрозольным и порошковым пожаротушением: блок на каждую зону, клавиатура на 1, 5 или 8 зон, расширитель направлений пуска, реле на ПЦН.

ППКУП «Гранд МАГИСТР ПУ» (версии 2, 3 и 3.1)

Модели семейства

ППКУП «Гранд МАГИСТР ПУ» (версия 2)До 8 зон (до 30 в составе МАГИСТРАТОРа версии 2); клавиатура на 1, 5 или 8 зон, блоки управления с питанием от сети 220 В со встроенным РИП или от внешних 12 В.

Блок управления с РИП	2 пожарных ШС, 3 реле ПЦН; сеть 160…242 В; аккумулятор 12 В / 7 Ач; ток 0,26 А; не более 345×180×90 мм
Блок управления от 12 В	2 пожарных ШС, 1 реле ПЦН; питание 12±2 В; ток 0,22 А; не более 200×118×43 мм
Пусковая цепь	12 или 24 В, ток не более 0,8 А; сопротивление цепи 5–80 Ом
Расширитель направлений	8 направлений, ток на направление в момент пуска не более 0,8 А, по 2 секунды на направление
Журнал	до 1024 событий

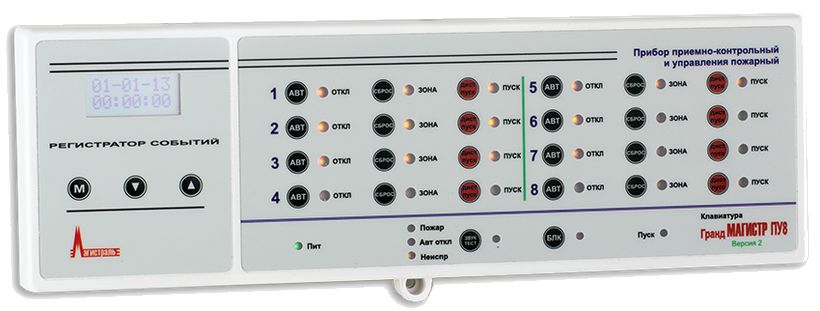

ППКУП «Гранд МАГИСТР ПУ» (версия 3)Исполнения клавиатуры на 1, 5 или 8 зон, до 57 направлений пуска в зоне через расширитель.

Пожарных ШС в блоке управления	2; плюс по 1 ШС блокировки пуска, контроля массы, контроля давления, дистанционного пуска
Выходы оповещения	4 электронных ключа, не более 1 А на ключ, суммарно не более 1,2 А по цепи 12 В
Реле ПЦН	3 (с РИП), 1 (питание 12 В)
Задержка пуска	до 120 секунд
Питание блока с РИП	сеть 130–280 В, аккумулятор 12 В / 7 Ач, ток 0,11 А
Питание блока без РИП	12±2 В, ток 0,08 А
Пусковая цепь	12 или 24 В, ток не более 1 А; сопротивление цепи 5–80 Ом
Габариты	блок с РИП не более 345×180×90 мм, масса не более 1,2 кг; клавиатура не более 295×95×32 мм

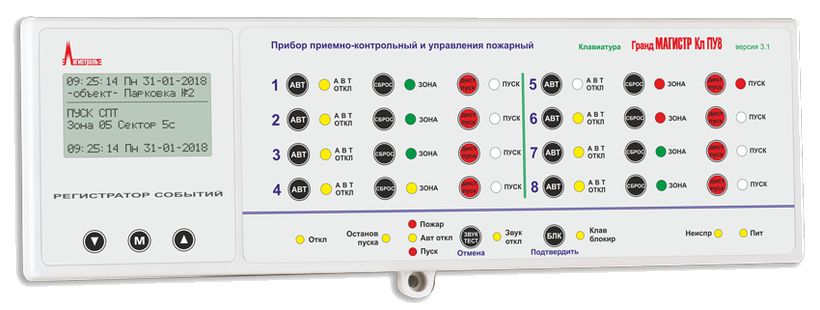

ППКУП «Гранд МАГИСТР ПУ» (версия 3.1)До 8 зон с клавиатурой с подсветкой и именами зон; до 240 зон в системе МАГИСТРАТОР; блоки без РИП стали компактнее.

Зоны	до 8 с одной клавиатурой; до 240 независимых зон в системе МАГИСТРАТОР
Модулей пожаротушения в зоне	до 57 через расширители направлений (8 направлений в расширителе)
Блок управления	2 пожарных ШС, 4 выхода оповещения, реле ПЦН 3 с РИП / 1 без РИП
Пусковая цепь	12 В (24 В от РИП-24), ток не более 1 А
Задержка пуска	до 120 секунд
Габариты блока	с РИП не более 345×180×90 мм, 1,2 кг; без РИП не более 200×118×43 мм, 0,4 кг
Клавиатура	не более 295×95×32 мм, 0,48 кг, ток 0,04 А
Температура	блоки от −30 до +55 °C, клавиатура от +5 до +55 °C

Как это работает и подключается

Автоматический пуск — при состоянии «Пожар» по одному или по двум шлейфам (логика И/ИЛИ), если разрешён переключателем АП и нет условий блокировки. Затем обратный отсчёт задержки (0…120 секунд) и подача напряжения на пусковую цепь в течение 120 секунд.
Если во время отсчёта шлейф блокировки перешёл в «Блокировка», а шлейф массы или давления — в «Нарушение», отсчёт прекращается и начинается заново после возврата в норму.
Дистанционный пуск — от шлейфа дистанционного пуска или с клавиатуры удержанием кнопки ДИСТ ПУСК не менее 3 секунд. Пуск можно остановить процедурой «Остановка пуска».
Кнопка АВТ отключает автоматический пуск зоны, дистанционный при этом не запрещается. Кнопка СБРОС удержанием 3 секунды снимает зону с контроля.
Неисправности во время пуска регистрируются, но пуск не прерывают.

Монтаж

Все монтажные подключения делать только при отключенных сети и аккумуляторе; подключение цепей расширителя направлений — при полностью обесточенном приборе.
Блоки управления и расширители устанавливать вертикально на стене вблизи охраняемого помещения; клавиатуру — в помещении, откуда ведут контроль пожарной обстановки.
Номер зоны задаётся переключателями «ЗОНА» и равен адресу блока во внутренней линии; один блок обязательно с адресом 01 — в нём хранится вся конфигурация. Номера не должны повторяться и не должны превышать исполнение клавиатуры.
Задержка пуска — переключателями «30 40 50» от 0 до 120 секунд; переключателями И-ИЛИ, БД, БА, ДП, АП включают логику запуска, блокировки и разрешения пуска.
Пусковые цепи (в том числе к входам расширителей) и цепи питания блоков управления прокладывать проводом сечением не менее 0,75 мм².
Незадействованные ШС и шлейф контроля внешнего РИП (клеммы «Н» и «-12») зашунтировать резистором 7,5 кОм; незадействованные выходы направлений пуска — резистором от 5 до 80 Ом мощностью не менее 2 Вт.
Выносные диоды ставить на клеммах конечных оповещателей с соблюдением полярности. После подачи питания сконфигурировать блоки во внутренней линии, задать типы электронных ключей и сделать сброс по каждой задействованной зоне.

Примеры

Отдельное помещение с газовым тушением

Один блок управления на зону: 2 пожарных ШС, шлейфы блокировки пуска, контроля массы и давления, дистанционного пуска, цепь пуска на модуль.

Несколько зон с одной клавиатурой

Клавиатура на 1, 5 или 8 зон; номер зоны — это адрес блока управления во внутренней линии.

Много направлений пуска

Расширитель направлений даёт 8 выходов пуска; до 57 направлений в одной зоне, подача напряжения на направления по очереди с интервалом 2 секунды.

Частые вопросы

Сколько зон пожаротушения?

До 8 с одной клавиатурой; в системе МАГИСТРАТОР версии 3.1 — до 240 независимых зон, версии 2 — до 30.

Какое напряжение подаётся на пуск?

12 или 24 В; у версии 3.1 — 12 В, а 24 В подаётся от РИП-24.

Как ограничить задержку пуска?

Переключателями «30 40 50» на блоке управления — от 0 до 120 секунд.

Нюансы и грабли

По умолчанию все выходы оповещения имеют тип «Не используется» — оповещатели молчат, пока ключу не задан тип.
Ни одного блока с адресом 01 или повторяющиеся номера зон — РЭ требует ровно один блок 01 (в нём хранится вся конфигурация) и уникальные номера зон.
Незадействованные шлейфы без резистора 7,5 кОм дают извещения об обрыве шлейфа; неиспользуемые выходы направлений пуска РЭ требует нагрузить резистором 5–80 Ом.
Для сброса зоны сначала выключают блокировку управления с клавиатуры.
Характеристики версий 2, 3 и 3.1 различаются (напряжение пуска, ток пусковой цепи, ток потребления) — брать строку своей версии.
Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.
