ARTOL-3 / ARTOL-4 — магнитные датчики положения на монтажной площадке 3 мм

Геркон и магнит в двух блоках на монтажной площадке 3 мм, исполнения с нормально разомкнутым и переключающим контактом, от -50 до +85 °C (ARTOL-4T — до +125 °C).

Модели семейства

ARTOL-3Двухблочный магнитный датчик положения; геркон и магнит в корпусах с прочной монтажной площадкой толщиной 3 мм, цвет чёрный или белый.

Исполнения	014, 229, 324 — нормально разомкнутый контакт; 3P 003 и 3P 551 — переключающий
014	10 Вт, 200 В, 1 А
229	50 Вт, 300 В, 0,5 А
324	10 Вт, 200 В, 0,5 А
3P 003 (переключающий)	30 Вт, 127 В, 1 А
3P 551 (переключающий)	10 Вт, 200 В, 0,5 А
Рабочая температура / влажность	-50…+85 °C / 98%

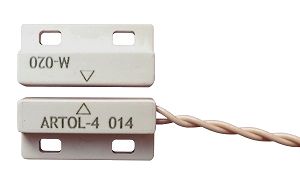

ARTOL-4 / ARTOL-4TТа же конструкция и тот же набор исполнений контакта; для ARTOL-4T указана расширенная температура.

Исполнения	014, 229, 324 — нормально разомкнутый контакт; 4P 551 — переключающий
014	10 Вт, 200 В, 1 А
229	50 Вт, 300 В, 0,5 А
324	10 Вт, 200 В, 0,5 А
4P 551 (переключающий)	10 Вт, 200 В, 0,5 А
Рабочая температура ARTOL-4	-50…+85 °C
Рабочая температура ARTOL-4T	-50…+125 °C

Как это работает и подключается

Сигнал выдаётся размыканием или переключением сухого контакта геркона; в паспорте приведена схема включения извещателя.
Магниты под эти датчики — М-020 (32×15×6,8 мм) и М-025 (51×16×7 мм).
Сопротивление замкнутых контактов не более 0,5 Ом, разомкнутых — не менее 200 кОм.

Монтаж

Корпус датчика и магнита имеет монтажную площадку толщиной 3 мм — крепёж идёт через неё.
Длина вывода датчика 355 мм; масса блока геркона 10 г, блока магнита 15 г.
Контактную группу выбирайте по нагрузке: пределы тока, напряжения и мощности у исполнений разные (таблица в карточке).

Примеры

Блокировка конструкций на открывание

Датчик ставят в охранных и охранно-пожарных системах на элементы конструкций из магнитопроводных и немагнитопроводных материалов: срабатывание — размыканием или переключением контакта геркона.

Автоматика и бытовые применения

Производитель называет и более широкий круг: системы автоматики разных устройств, бытовое, торговое, медицинское, научное и промышленное применение.

Частые вопросы

Чем ARTOL-4 отличается от ARTOL-3?

По паспортам — тем же набором контактных исполнений и теми же магнитами; у ARTOL-4 есть вариант ARTOL-4T с рабочей температурой до +125 °C, а переключающее исполнение только 4P 551.

Какие габариты у магнитов?

М-020 — 32×15×6,8 мм, М-025 — 51×16×7 мм.

Нюансы и грабли

Пределы коммутации не взаимозаменяемы: у исполнения 229 допустимо 300 В и 50 Вт при токе 0,5 А, у 014 — 200 В и 10 Вт при токе 1 А. Не подбирайте исполнение «на глаз» по маркировке.
В паспорте нет расстояний замыкания и размыкания пары датчик-магнит — уточняйте у производителя, прежде чем задавать зазор при монтаже.
Переключающий контакт в линейке свой: у ARTOL-3 это 3P 003 и 3P 551, у ARTOL-4 — только 4P 551.
