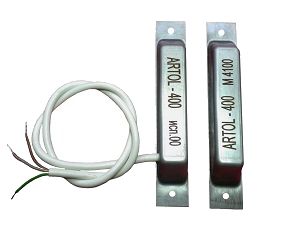

ARTOL-400 — магнитный датчик положения в корпусе из нержавеющей стали

Датчик и магнит в корпусах из нержавеющей стали 100×17,2×15 мм, до 72 В и 0,25 А, исполнения с замыкающим и переключающим контактом, от -40 до +50 °C.

Модели семейства

ARTOL-400.00Нормально разомкнутый контакт; датчик устанавливается на металл (магнитоактивную поверхность).

Контакт	нормально разомкнутый
Корпус датчика и магнита	нержавеющая сталь
Габариты датчика / магнита	100×17,2×15 мм / 100×17,2×15 мм
Масса датчика / магнита	0,02 кг / 0,02 кг

ARTOL-400.01Переключающий контакт; датчик также устанавливается на металл.

Контакт	переключающий
Корпус датчика и магнита	нержавеющая сталь
Габариты датчика / магнита	100×17,2×15 мм / 100×17,2×15 мм
Масса датчика / магнита	0,02 кг / 0,02 кг

Как это работает и подключается

Три варианта магнита — М4100, М4200, М4300: от них зависят расстояния срабатывания.
Общие для линейки пределы коммутации: ток 0,25 А, напряжение 72 В, мощность не более 10 Вт (В·А); сопротивление контакта 0,5 Ом.

Монтаж

Рабочая температура от -40 до +50 °C, влажность 98%.
Таблица производителя даёт для каждого магнита две пары расстояний. Первая («contacts are closed / open»): М4100 и М4200 — замкнуты на 25 мм, разомкнуты на 35 мм; М4300 — 15 мм и 20 мм.
Вторая («switched / not switched»): М4100 — переключается на 15 мм, не переключается на 20 мм; М4200 — 10 мм и 13 мм; М4300 — 10 мм и 16 мм. К какому исполнению (.00 или .01) относится каждая пара, таблица прямо не говорит.

Примеры

Блокировка конструкций из металла и не из металла

Охранные и охранно-пожарные системы: контроль элементов конструкций из магнитопроводных и немагнитопроводных материалов размыканием или переключением контакта геркона.

Автоматика

Выдача сигнала в системах автоматики разных устройств, в бытовом, торговом, медицинском, научном и промышленном применении.

Частые вопросы

Какой корпус у ARTOL-400?

И датчик, и магнит выполнены из нержавеющей стали, габариты у обоих 100×17,2×15 мм, масса по 0,02 кг.

Чем ARTOL-400.00 отличается от ARTOL-400.01?

Типом контакта: .00 — нормально разомкнутый, .01 — переключающий. Оба датчика устанавливаются на металл.

Нюансы и грабли

Не берите зазор «по соседнему» магниту: у М4300 расстояния заметно меньше, чем у М4100 и М4200 (15 и 20 мм против 25 и 35 мм в первой паре).
Вторая пара расстояний (переключение) заметно меньше первой — проверьте на объекте срабатывание при реальной установке на металл и не опирайтесь на одну цифру.
Привязка пар расстояний к исполнению .00 и .01 в документе не подписана: уточните у производителя до расчёта монтажного зазора.
