Магнито-Контакт · грозозащита линий

БЗЛ «АЯКС» — блоки защиты шлейфов, видеосигнала и питания от импульсных перенапряжений

Четыре блока защиты: БЗЛ-ШП для шлейфов и питания 12/24 В, БЗЛ-В-1 для коаксиала, БЗЛ-ВП для видео с питанием 12/24 В и БЗЛ-ВП-220 для видео с питанием ~220 В.

Модели семейства

БЗЛ-ШП «АЯКС» исп.01, 02, 03Защита шлейфов сигнализации (охранные и пожарные извещатели, ППК, контроллеры шлейфов), линий связи и вторичного питания; две линии: исп.01 — ЛИН.1 12 В и ЛИН.2 12 В, исп.02 — 24 В и 24 В, исп.03 — ЛИН.1 12 В и ЛИН.2 24 В. Герметичный пластмассовый корпус IP65.

Номинальное рабочее напряжение	12 В DC или 24 В DC
Максимальное длительное напряжение	16 В DC (12 В) / 30 В DC (24 В)
Номинальный рабочий ток	100 мА
Номинальный ток разряда (8/20 мкс), линия-линия / линия-земля	5 / 5 кА
Суммарный импульсный ток (8/20 мкс)	10 кА
Уровень защиты при номинальном токе разряда	не более 32 / 32 В (12 В) и 60 / 60 В (24 В)
Вносимое сопротивление на цепь	не более 4,7 Ом
Рабочая температура	от −55 до +85 °C
Габариты	151×120×67 мм
Масса в упаковке	200 г
Категория испытаний	С2

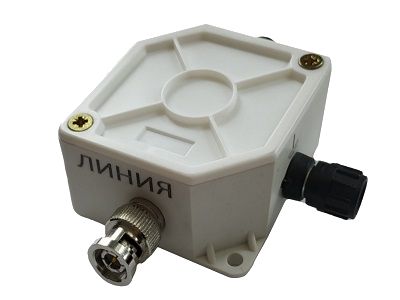

БЗЛ-В-1 «АЯКС» исп.01, 02Защита протяжённых коаксиальных линий видеокамер. Исп.01 — пластмассовый корпус с разъёмами BNC, исп.02 — защищённая печатная плата; обе IP20.

Максимальный импульсный разрядный ток (8/20 мкс)	10 кА
Номинальное рабочее напряжение сигнала	6 В
Уровень защиты при максимальном токе	15 В
Вносимое сопротивление	5 Ом
Время срабатывания	менее 30 нс
Ослабление на частоте 6 МГц	не более 1 дБ
Количество защищаемых пар по цепи сигнала	1
Рабочая температура	от −55 до +85 °C
Габариты	108×60×34 мм

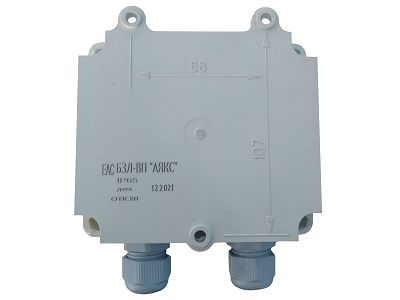

БЗЛ-ВП «АЯКС» (питание 12/24 В)Защита видеосигнала (витая пара или коаксиал) и цепи питания видеокамер 12/24 В постоянного тока; герметичный пластмассовый корпус IP65.

Максимальный импульсный разрядный ток (8/20 мкс)	10 кА
Номинальное рабочее напряжение сигнала	6 В
Уровень защиты при максимальном токе	15 В
Вносимое сопротивление	5 Ом
Время срабатывания	менее 30 нс
Ослабление на частоте 6 МГц	не более 1 дБ
Питание: номинальное напряжение	12/24 В
Питание: максимальный ток	1,5 А
Питание: уровень защиты при максимальном токе	30/50 В
Питание: вносимое сопротивление	1 Ом
Рабочая температура	от −55 до +85 °C
Габариты	151×120×67 мм

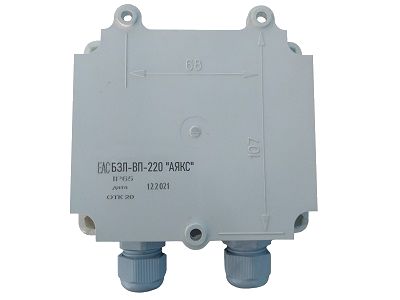

БЗЛ-ВП-220 «АЯКС» (питание ~220 В)Защита коаксиальной линии видеосигнала и цепи питания ~220 В; герметичный пластмассовый корпус IP65.

Максимальный импульсный разрядный ток (8/20 мкс)	10 кА
Номинальное рабочее напряжение сигнала	6 В
Уровень защиты при максимальном токе	15 В
Вносимое сопротивление	5 Ом
Время срабатывания	менее 30 нс
Ослабление на частоте 6 МГц	не более 1 дБ
Питание: номинальное напряжение	~220 В, 50 Гц
Питание: максимальное рабочее напряжение	~275 В
Питание: номинальный ток через канал	0,5 А
Питание: уровень защиты	50 В
Питание: вносимое сопротивление	1 Ом
Рабочая температура	от −55 до +60 °C
Габариты	151×120×67 мм

Как это работает и подключается

Блоки защищают от импульсных перенапряжений и помех, вызванных грозовыми разрядами и коммутационными помехами, в пределах зон молниезащиты: БЗЛ-ШП — 1–2, видео- и ВП-блоки — 1а(в)–2.
В БЗЛ-ВП напряжение питания и тип линии выбираются перестановкой перемычки (джампера) по схеме паспорта.

Монтаж

Подключение к контуру защитного заземления выполняется со стороны «ЛИНИЯ» блока.
БЗЛ-ВП-220: перед монтажом проверьте целостность корпуса; блок должен быть надёжно заземлён к клеммам «Земля» проводом большего сечения и по возможности коротким; использовать разрешено только аттестованный контур грозозащитного заземления.
БЗЛ-В-1 исп.01 при заказе нужно указать тип разъёма BNC на входах «ЛИНИЯ» и «АППАРАТУРА»: F/M, M/M, F/F или M/F; исп.02 заказывается как защищённая плата.

Примеры

Видеокамера на протяжённой коаксиальной линии

БЗЛ-В-1 или БЗЛ-ВП ставится на вводе линии и у аппаратуры, заземляется на контур.

Шлейф сигнализации и вторичное питание на длинных трассах

БЗЛ-ШП защищает оборудование на протяжённых линиях от импульсных перенапряжений в пределах зон молниезащиты 1–2.

Частые вопросы

Чем БЗЛ-ВП отличается от БЗЛ-ВП-220?

Питанием: БЗЛ-ВП защищает цепь 12/24 В постоянного тока (до 1,5 А), БЗЛ-ВП-220 — цепь ~220 В (до 0,5 А); температура от −55 до +85 и от −55 до +60 °C соответственно.

Нюансы и грабли

БЗЛ-ВП-220 нельзя использовать без грозозащитного заземления — паспорт запрещает это прямо.
Не перепутайте блоки: БЗЛ-ВП рассчитан на питание 12/24 В постоянного тока, БЗЛ-ВП-220 — только на ~220 В; у БЗЛ-ШП две линии с разным номинальным напряжением по исполнениям.
Гарантия: 12 месяцев со дня ввода в эксплуатацию, но при вводе не позднее 6 месяцев со дня продажи; гарантийный срок хранения — 24 месяца.
