ДПМ-1 / ДПМ-1-100 — датчик положения для стальных ворот и ангаров

Двухблочный датчик геркон-магнит для блокировки стальных ворот, ж/д контейнеров, дверей вагонов-рефрижераторов и ангаров; ДПМ-1 и ДПМ-1-100 отличаются только дистанцией срабатывания.

Датчик положения магнитогерконовый ДПМ-1

Модели семейства

ДПМ-1Блокировка стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров и других конструктивных элементов из магнитопроводных и немагнитопроводных материалов размыканием сухого контакта геркона.

Расстояние срабатывания	гарантированно замкнут при 25 мм, удерживается замкнутым до 40 мм, гарантированно разомкнут при 90 мм
Габариты блока геркона	140×20×35 мм
Габариты блока магнита	140×24×22 мм
Масса	блок геркона не более 0,24 кг, блок магнита не более 0,21 кг
Длина вывода	850 мм без разделки
Степень защиты	IP68
Коммутируемая мощность	не более 30 Вт
Коммутируемое напряжение	0,02–250 В
Коммутируемый ток	0,001–1,0 А
Время срабатывания	не более 2 мс
Наработка на отказ	не менее 20 тыс. ч
Срок службы	10 лет, гарантия 3 года

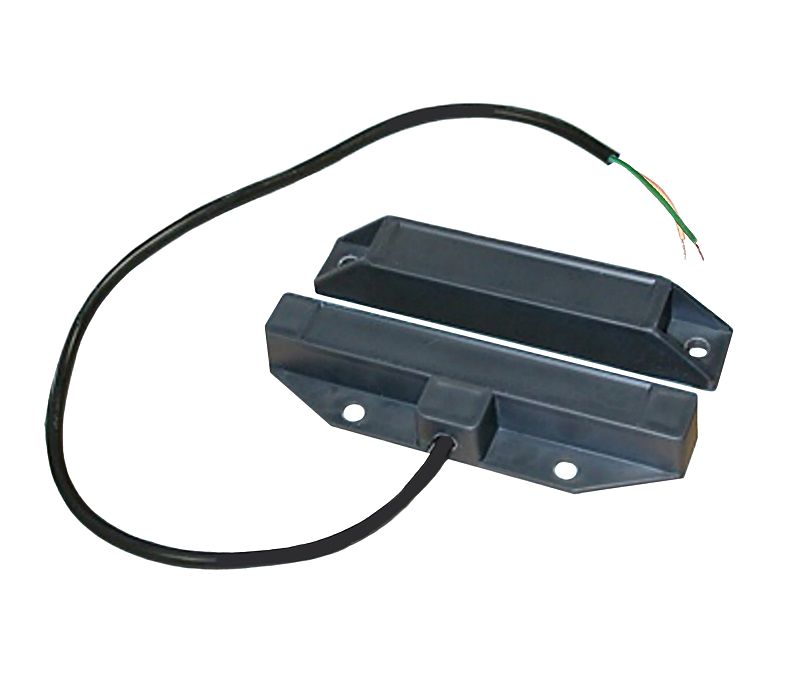

ДПМ-1-100Тот же корпус и назначение, что у ДПМ-1, но с увеличенной дистанцией срабатывания; для монтажа паспорт рекомендует кронштейн К-ДПМ-1, блок геркона может изготавливаться с контактами NAMUR для распознавания обрыва и КЗ линии.

Расстояние срабатывания	гарантированно замкнут при 80 мм, удерживается замкнутым до 100 мм, гарантированно разомкнут при 140 мм
Габариты блока геркона	140×20×35 мм
Габариты блока магнита	140×24×22 мм
Масса	блок геркона не более 0,24 кг, блок магнита не более 0,21 кг
Длина вывода	850 мм без разделки
Степень защиты	IP68
Коммутируемая мощность	не более 30 Вт
Коммутируемое напряжение	0,02–250 В
Коммутируемый ток	0,001–1,0 А
Время срабатывания	не более 2 мс
Наработка на отказ	не менее 20 тыс. ч
Срок службы	10 лет, гарантия 3 года

Как это работает и подключается

Контакт замкнут, пока блок магнита находится на дистанции срабатывания от блока геркона, и размыкается при увеличении зазора — у ДПМ-1 и ДПМ-1-100 эта дистанция разная (25–90 мм и 80–140 мм соответственно).
По согласованию с заказчиком датчики изготавливаются чёрного, белого, серого цветов, с иной длиной вывода, с выводом в металлорукаве, с переключающим герконом, а также с внутренним ограничительным резистором.

Монтаж

В 70–80 % случаев поверхности не позволяют правильно совместить блок магнита и блок датчика — паспорт рекомендует приобретать извещатель в комплекте с кронштейном (для ДПМ-1-100 — К-ДПМ-1), который меняет положение блока на 90°, выполнен из немагнитной нержавеющей стали и одновременно принимает на себя ударную нагрузку.
Подключение — только в предварительно обесточенный шлейф сигнализации; датчик не требует техобслуживания и является неремонтируемым изделием.

Примеры

Стальные распашные ворота

Блок геркона на створке, блок магнита на неподвижной части — паспорт прямо называет ворота и ангары как объект блокировки.

Частые вопросы

Чем ДПМ-1-100 отличается от ДПМ-1?

Только дистанцией срабатывания: ДПМ-1 гарантированно замкнут при 25 мм и разомкнут при 90 мм, ДПМ-1-100 — замкнут при 80 мм и разомкнут при 140 мм. Корпус, масса и электрические параметры одинаковые.

Нужен ли кронштейн?

Паспорт рекомендует ставить извещатель в комплекте с кронштейном, так как в 70–80 % случаев поверхности ворот не позволяют точно совместить блок магнита и блок геркона без него.

Нюансы и грабли

Диапазон коммутируемого тока по паспорту 0,001–1,0 А при напряжении 0,02–250 В, но максимальная коммутируемая мощность ограничена 30 Вт — при расчёте нагрузки исходить из мощности, а не из пиковых значений тока и напряжения по отдельности.
У ДПМ-1 и ДПМ-1-100 совпадают габариты, масса и электрические характеристики — различается только дистанция срабатывания; не путать при заказе, кронштейны и магниты не взаимозаменяемы без проверки зазора.
