ДПМ-2 — двухблочный датчик положения для ворот, контейнеров, ангаров и лифтов

Геркон и магнит в двух блоках: пластмасса IP55, алюминий и нержавейка IP68; расстояние срабатывания до 75 мм, переключающие и нормально разомкнутые исполнения.

Модели семейства

ДПМ-2 исп. 00–07 (пластмасса)Корпус из пластмассы, категория размещения О2, IP55.

Коммутируемый ток	0,001–0,5 А
Коммутируемое напряжение	0,02–72 В при мощности не более 10 Вт
Контактное сопротивление	не более 0,5 Ом
Рабочая температура	-50…+50 °C
Влажность	98% при 35 °C
Гарантия	3 года после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки
Исполнения	00–07: 00/02 — без разъёма (нормально разомкнутый / переключающий), 01/03 — с внутренним разъёмом DG3, 01/1, 01/2, 03/1, 03/2 — винтовые клеммы и клеммы Wago, 04/05 — металлорукав 700 мм, 06/07 — напольные
Корпус	пластмасса, IP55
Габариты исп. 00–05	блок геркона 90×28×22 мм, блок магнитов 90×28×22 мм
Габариты исп. 06, 07	блок геркона 90×39×10,4 мм, блок магнитов 90×28×22 мм
Масса	не более: исп. 00, 02 — 44 г, 01, 03 — 85 г, 04, 05 — 145 г; блок магнитов 60 г
Расстояние замыкания / размыкания	исп. 00, 01, 04, 06 — 30 мм и менее / 70 мм и более; исп. 02, 03, 05, 07 — 25 мм и менее / 70 мм и более; «У»: 40 мм (00У, 01У, 04У) и 35 мм (02У, 03У, 05У) / 70 мм и более
ТУ	ПАШК.425119.021 ТУ

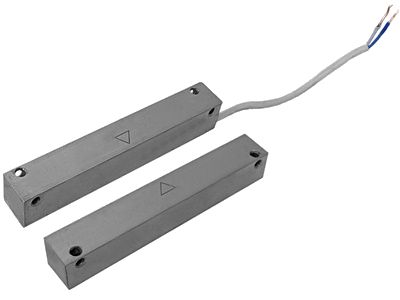

ДПМ-2 исп. 100–105 («Металл», алюминий)Алюминиевый корпус, IP68, категория размещения О1.

Коммутируемый ток	0,001–0,5 А
Коммутируемое напряжение	0,02–72 В при мощности не более 10 Вт
Контактное сопротивление	не более 0,5 Ом
Рабочая температура	-50…+50 °C
Влажность	98% при 35 °C
Гарантия	3 года после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки
Исполнения	100, 102, 104, 105 (100 — нормально разомкнутый, 102 и 105 — переключающие, 104/105 — металлорукав)
Корпус	алюминий, IP68
Габариты	блок геркона 90×20×20 мм, блок магнитов 90×20×20 мм
Масса	не более: исп. 100, 102 — 88 г, 104, 105 — 145 г; блок магнитов 90 г
Расстояние замыкания / размыкания	исп. 100, 104 — 30 мм и менее / 70 мм и более; исп. 102, 105 — 25 мм и менее / 70 мм и более
ТУ	ПАШК.425119.058 ТУ

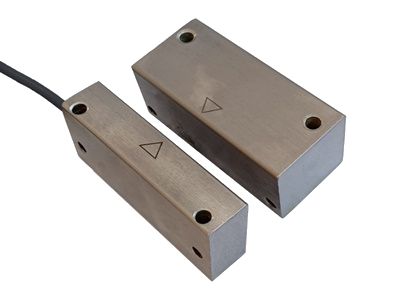

ДПМ-2 исп. 200–205 («Нержавейка»)Корпус из нержавеющей стали, IP68, категория размещения О1.

Коммутируемый ток	0,001–0,5 А
Коммутируемое напряжение	0,02–72 В при мощности не более 10 Вт
Контактное сопротивление	не более 0,5 Ом
Рабочая температура	-50…+50 °C
Влажность	98% при 35 °C
Гарантия	3 года после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки
Исполнения	200, 202, 204, 205 (200 — нормально разомкнутый, 202 и 205 — переключающие, 204/205 — металлорукав)
Корпус	нержавеющая сталь, IP68
Габариты	блок геркона 90×40×20 мм, блок магнитов 90×40×40 мм
Масса	не более: исп. 200, 202 — 230 г, 204, 205 — 280 г; блок магнитов 375 г
Расстояние замыкания / размыкания	на магнитопроводящих поверхностях: исп. 200, 204 — 55 мм и менее / 85 мм и более, 202, 205 — 35 мм и менее / 85 мм и более; на немагнитопроводящих: 200, 204 — 75 мм и менее / 115 мм и более, 202, 205 — 40 мм и менее / 115 мм и более
ТУ	ПАШК.425119.067 ТУ

Как это работает и подключается

Сигнал выдаётся размыканием (переключением) сухого контакта геркона при удалении блока магнитов; расстояния срабатывания — в таблице.
Исполнения 02, 03, 05, 07, 102, 105, 202, 205 — с переключающим герконом (три вывода), остальные — нормально разомкнутые (два вывода).
По согласованию с заказчиком возможны выводы из огнестойкого кабеля FRLS или FRHF и выводы с наконечниками.

Монтаж

Блок магнитов должен двигаться относительно блока геркона по осям X (возвратно-поступательно) и Z (проходное); перемещение по оси Y не рекомендуется — геркон трижды замыкается и размыкается.
Допуск соосности крепления блоков — 10 мм; крепить шурупами через отверстия в основании, стрелки на блоках должны быть направлены навстречу.
Подключать в предварительно обесточенный шлейф; в комплекте блок геркона, блок магнитов и один паспорт на транспортную тару.
Осматривать датчик не реже раза в квартал: корпус, изоляция, крепление, подвес кабеля.

Примеры

Блокировка ворот и контейнеров

Датчик блокирует ворота, железнодорожные контейнеры, ангары, двери вагонов, лифты и другие элементы из магнитопроводных и немагнитопроводных материалов на открывание или смещение.

Уличная установка

Алюминиевые (100-я серия) и нержавеющие (200-я) исполнения имеют IP68 и категорию размещения О1 — для наружной установки; пластмассовые (00–07) — IP55.

Частые вопросы

Чем отличаются серии 0, 100 и 200?

Материалом корпуса и защитой: пластмасса IP55, алюминий IP68, нержавейка IP68; у серий разные габариты и расстояния срабатывания.

Когда нужен переключающий геркон?

Исполнения 02, 03, 05, 07, 102, 105, 202, 205 — с тремя выводами, общий контакт — центральная клемма.

Нюансы и грабли

Перемещение магнита вдоль оси Y даёт трёхкратное срабатывание контактов — ложные тревоги; ставьте блоки так, чтобы магнит двигался по X или Z.
Расстояния срабатывания у серий разные: на нержавеющих 200-х замыкание на магнитопроводящей поверхности до 55 мм, на немагнитопроводящей до 75 мм (у 202, 205 — 35 и 40 мм), у остальных — 25–40 мм; не переносите значения между исполнениями.
Датчик не ремонтируется; класс защиты от поражения током — «0» по ГОСТ 12.2.007.0-75.

Документация

Магнито-Контакт — паспорт ДПМ-2 (ПАШК.425119.021 ТУ, .058 ТУ, .067 ТУ)
