ДПМГ-2 — двухблочный магнитогерконовый датчик положения (общепромышленный и NAMUR)

Двухблочный датчик с герконом: контакт замыкается при 40, 100 или 200 мм до магнита; IP66/IP68, от −65 до +60 °C, 250 В / 2 А / 30 Вт; исполнение NAMUR контролирует обрыв и КЗ линии.

Датчики положения магнитогерконовые ДПМГ-2

Модели семейства

ДПМГ-2-40 / -100 / -200 (общепромышленное)Блок геркона и блок магнитов; чем больше цифра, тем больший зазор до магнита.

Контакты замкнуты гарантированно	при расстоянии до магнита 40 / 100 / 200 мм
Контакты разомкнуты гарантированно	на расстоянии 100 / 160 / 260 мм
Коммутация	от 0,05 до 250 В, от 0,01 до 2 А, не более 30 Вт
Масса блока геркона	не более 0,5 кг
Масса блока магнитов	-40 — 0,66 кг, -100 — 0,75 кг, -200 — 2,75 кг (в редакции с декларацией 2020 г.: 0,75, 1,2 и 2,75 кг)
Степень защиты	IP66/IP68
Рабочая температура	от −65 до +60 °C, влажность до 93 % при +40 °C
Климатическое исполнение	УХЛ, категория 2,5
Класс защиты от поражения током	III

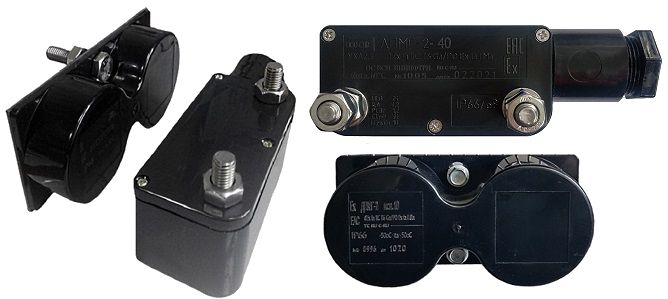

ДПМГ-2 NAMUR (-40 / -100 / -200)Блок геркона с контактами NAMUR по IEC 60947-5-6: логически распознаёт типичные неисправности линии — обрыв и короткое замыкание; со встроенными резисторами R1 = 1 кОм и R2 = 10 кОм (номиналы по требованию заказчика любые).

Габариты	блок геркона 160×55×52 мм, блок магнитов 150×70×38 мм
Предельные параметры	250 В, 2 А, 30 Вт
Резисторы	R1 = 1 кОм, R2 = 10 кОм (схема: R1 0,4–2 кОм, R2 10 кОм)
Масса блока магнитов	-40 — 0,66 кг, -100 — 0,75 кг, -200 — 2,75 кг
Степень защиты	IP66/IP68
Рабочая температура	от −65 до +60 °C

Как это работает и подключается

При приближении блока магнита к блоку геркона контакты переключаются в момент, когда напряжённость поля магнита равна напряжённости поля срабатывания геркона.

Монтаж

Блок геркона закрепляют на неподвижной части объекта, блок магнитов — на контролируемом объекте.
Подключение к шлейфу — кабелем диаметром 6–10 мм с медными жилами не менее 0,75 мм².
Рекомендуются крепёжно-юстировочные кронштейны К-02 (для блока магнитов) и К-03 (для датчика); дополнительно — козырьки КЗ-11 АЯКС (от капежа в шахтах и осадков) и кронштейны К-200 из нержавеющей стали.

Примеры

Контроль положения ворот, затворов и механизмов

Датчик контролирует положение перемещающихся конструкций и механизмов из магнитопроводных и немагнитопроводных материалов при технологических процессах.

Частые вопросы

Чем отличается исполнение NAMUR?

Контактами NAMUR и встроенными резисторами: по IEC 60947-5-6 линия различает обрыв и короткое замыкание, что нужно для искробезопасных и контролируемых шлейфов.

Нюансы и грабли

Паспорта разных редакций дают разную массу блока магнитов (0,75 / 1,2 кг и 0,66 / 0,75 кг для ДПМГ-2-40 и -100): для расчёта нагрузки на крепление берите большие значения.
Датчик неремонтируемый; гарантия — 3 года после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки.

Документация

Магнито-Контакт — Паспорт ДПМГ-2 АТФЕ.425119.159 ПС
Магнито-Контакт — Паспорт ДПМГ-2 (общепромышленное исполнение), редакция с декларацией 2025 г.
Магнито-Контакт — Паспорт ДПМГ-2 NAMUR
