ДПМГ-26Ex — взрывозащищённый герконовый датчик положения для опасных зон
Искробезопасный датчик положения для шахт и взрывоопасных зон: блок геркона и блок магнитов, расстояние срабатывания 40, 100 или 200 мм, степень защиты IP66/IP68.
Модели семейства
ДПМГ-26Ex ver.40 (магнит M 40)Версия с расстоянием срабатывания 40 мм; блок магнита общий с ver.100.
| Расстояние срабатывания | 40 мм |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga / РО Ex ia I Ma |
| Степень защиты | IP66/IP68 |
| Температура | от −50 до +50 °C |
| Масса | блок геркона 0,5 кг, блок магнита 2,75 кг |

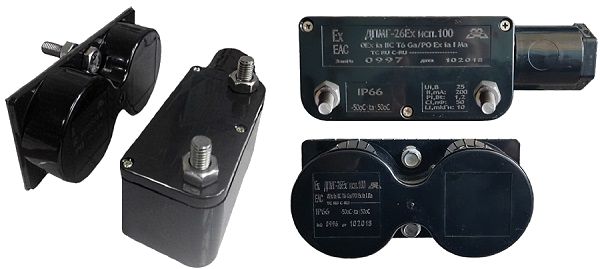

ДПМГ-26Ex ver.100 (магнит M100)Версия с расстоянием срабатывания 100 мм; блок магнита общий с ver.40.
| Расстояние срабатывания | 100 мм |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga / РО Ex ia I Ma |
| Степень защиты | IP66/IP68 |
| Температура | от −50 до +50 °C |
| Масса | блок геркона 0,5 кг, блок магнита 2,75 кг |
ДПМГ-26Ex ver.200 (магнит M200)Версия с самым большим расстоянием срабатывания 200 мм; блок магнита другой формы.
| Расстояние срабатывания | 200 мм |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga / РО Ex ia I Ma |
| Степень защиты | IP66/IP68 |
| Температура | от −50 до +50 °C |
| Масса | блок геркона 0,5 кг, блок магнита 2,75 кг |
Как это работает и подключается
- Датчик предназначен для контроля положения отдельных подвижных частей и механизмов, выполненных из магнитопроводящих и немагнитопроводящих материалов, в опасных зонах.
- Область применения — взрывоопасные зоны с рудничным газом (шахты, подземные выработки и их поверхностные сооружения) в соответствии с маркировкой взрывозащиты.
Монтаж
- В датчике есть кабельный ввод и контактные болты для подключения в шлейф.
- Для установки предусмотрены кронштейны («Mounting of DPMG-26Ex with brackets» в даташите).
Примеры
Подвижные узлы в шахте или на взрывоопасном объекте
Контроль положения отдельных подвижных частей и механизмов из магнитопроводящих и немагнитных материалов — изготовитель называет шахты и их поверхностные сооружения, а также зоны с рудничным газом.
Частые вопросы
Какая у датчика маркировка взрывозащиты?
0Ex ia IIC T6 Ga / РО Ex ia I Ma.
Нюансы и грабли
- Версии 40 и 100 используют общий блок магнита, версия 200 — другой; не перепутайте магнит при комплектации.
- Вес блока магнита 2,75 кг заметно больше блока геркона (0,5 кг) — учитывайте крепёж подвижной части.
- В извлечённом тексте даташита нет электрических параметров (ток, напряжение, искробезопасные параметры) — их нужно брать из паспорта.
Документация
- Магнито-Контакт — Datasheet DPMG-26Ex
