Ex ИО 102 и Ex ИО 102 МК — взрывозащищённые магнитоконтактные извещатели в цилиндрических корпусах
Блок геркона и блок магнита в цилиндрических металлических корпусах из алюминиевого сплава или нержавейки, IP66/IP68, температура от −60 до +95 °C. Для открытия двери, ворот, люка.
Модели семейства
Ex ИО 102Блок геркона с боковым кабельным вводом или с прикреплённым кабелем; четыре версии по расстоянию срабатывания и типу магнита.
| ver.200 (магнит M100 / M200) | 55 мм / 35 мм |
| ver.300 (магнит M100 / M200) | 50 мм / 30 мм |
| ver.201 (магнит M111) | 25 мм |
| ver.301 (магнит M111) | 15 мм |
| Маркировка взрывозащиты | 1Ex db IIC T6…T5 Gb / PB Ex db I Mb (и варианты с Х) |
| Степень защиты | IP66/IP68 |
| Температура | от −60 до +95 °C |
| Масса | блок геркона 0,65 кг, блок магнита 0,48 кг |
| Материал корпуса | алюминиевый сплав или нержавеющая сталь |

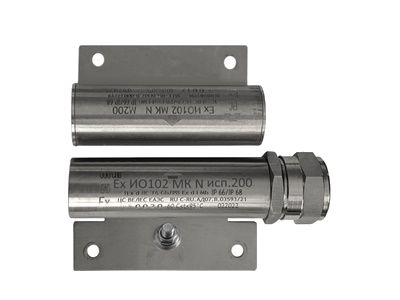

Ex ИО 102 МКВерсия для контроля положения конструкций из магнитных (сталь, сплавы) и немагнитных (дерево, пластик, алюминий) материалов; другой вид взрывозащиты — Ex d.
| ver.200 (магнит M100 / M200) | 55 мм / 35 мм |
| ver.300 (магнит M100 / M200) | 50 мм / 30 мм |
| Маркировка взрывозащиты | 1Ex d IIC T6 Gb / PB Ex d I Mb |
| Степень защиты | IP66/IP68 |
| Температура | от −60 до +95 °C |
| Масса | блок геркона 0,65 кг, блок магнита 0,48 кг |
| Материал корпуса | нержавеющая сталь или алюминиевый сплав |
Как это работает и подключается
- Извещатели состоят из двух блоков: магнитоуправляемого датчика (блок геркона) и управляющего элемента (блок магнита).
- Расстояние срабатывания зависит от версии и магнита; см. таблицу моделей.
- Ex ИО 102 МК предназначен для контроля положения конструкций и механизмов из магнитных и немагнитных материалов.
Монтаж
- Блок геркона имеет боковой кабельный ввод; материал ввода — нержавеющая сталь, сталь или латунь, в том числе с антикоррозионным покрытием.
- Насадки кабельного ввода для Ex ИО 102: под кабель Ø6–14 мм или Ø6–18 мм (в том числе бронированный), под трубу с резьбой G-3/4, под металлорукав или кабель Ø8 мм в металлорукаве.
- Насадки для Ex ИО 102 МК: под кабель Ø6–12 мм (в том числе бронированный), под трубу с резьбой G-1/2 или G-3/4, под кабель Ø6–12 мм в металлорукаве 15 мм или 20 мм.
Примеры
Дверь или люк во взрывоопасной зоне
Блок геркона на неподвижной части, блок магнита на подвижной; кабель на выходе — через кабельный ввод с насадкой под бронированный кабель, трубу или металлорукав.
Частые вопросы
Чем Ex ИО 102 МК отличается от Ex ИО 102?
Видом взрывозащиты (Ex d вместо Ex db), набором насадок кабельного ввода и составом версий: у МК только ver.200 и ver.300 с магнитами M100/M200. Масса блоков та же.
Нюансы и грабли
- У Ex ИО 102 и Ex ИО 102 МК разный вид взрывозащиты (db и d) и разные наборы насадок кабельного ввода — не берите насадку от одной модели для другой.
- Расстояние срабатывания у версий 201 и 301 с магнитом M111 заметно меньше (25 мм и 15 мм), чем у версий с магнитами M100/M200.
- В извлечённом тексте даташита нет электрических параметров (ток, напряжение) — их нужно брать из паспорта.
