Ех ИО 102/1 «МОНОБЛОК» — взрывозащищённый магнитоконтактный извещатель в едином корпусе
Геркон и магнит в одном цилиндрическом корпусе из нержавеющей стали, реагирует на приближение стальной конструкции (Т) или входящей в паз пластины (Щ); IP66/IP68, от −60 до +70 °C.
Модели семейства
Ех ИО 102/1 Т (торцевой)Срабатывает при приближении металлической конструкции из магнитопроводящего материала к торцевой зоне корпуса.
| Габариты (без кабельного ввода) | 70×60×40 мм |
| Масса | 1,0 кг |
| Контакт | переключающий (геркон) |
| Срабатывание | контакты переключены при расстоянии до пластины 2 мм и менее, не переключены при 7 мм и более |
| Рабочая температура | от −60 до +70 °C (для Т6), влажность до 93 % при +40 °C |
| Атмосферное давление | от 84 до 106,7 кПа |
| Степень защиты | IP66/IP68 |
| Климатическое исполнение | УХЛ1 |
| Класс защиты от поражения током | III |
| Коммутация (вид db) | до 60 В, 0,25 А, 10 Вт |
| Искробезопасные параметры (вид ia) | Ui 30 В, Ii 100 мА, Pi 0,8 Вт, Ci 50 нФ, Li 10 мкГн |
| Сопротивление контактов | разомкнутых не менее 200 кОм, замкнутых не более 0,16 Ом |
| Сечение подключаемых проводов | от 0,35 до 1,5 мм² |
| Срок службы | не менее 8 лет |

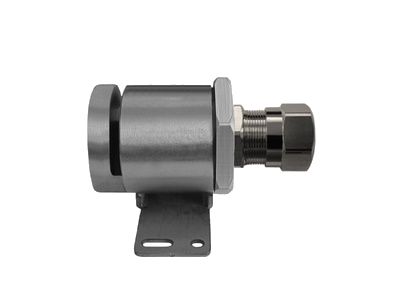

Ех ИО 102/1 Щ (щелевой)Срабатывает при входе пластины толщиной 1–4 мм в технологический паз корпуса.
| Габариты (без кабельного ввода) | 70×60×50 мм |
| Масса | 1,1 кг |
| Контакт | переключающий (геркон) |
| Срабатывание | контакты переключены при расстоянии до пластины 2 мм и менее, не переключены при 7 мм и более |
| Рабочая температура | от −60 до +70 °C (для Т6), влажность до 93 % при +40 °C |
| Атмосферное давление | от 84 до 106,7 кПа |
| Степень защиты | IP66/IP68 |
| Климатическое исполнение | УХЛ1 |
| Класс защиты от поражения током | III |
| Коммутация (вид db) | до 60 В, 0,25 А, 10 Вт |
| Искробезопасные параметры (вид ia) | Ui 30 В, Ii 100 мА, Pi 0,8 Вт, Ci 50 нФ, Li 10 мкГн |
| Сопротивление контактов | разомкнутых не менее 200 кОм, замкнутых не более 0,16 Ом |
| Сечение подключаемых проводов | от 0,35 до 1,5 мм² |
| Срок службы | не менее 8 лет |
Как это работает и подключается
- Выпускается с переключающим контактом: в дежурном режиме, пока объект в поле действия, контакты в исходном положении; в режиме «Тревога» переключаются в противоположное.
- Расстояние срабатывания — от 2 до 7 мм, ширина пластины для щелевого — от 1 до 4 мм.
Монтаж
- Крепление — шурупами или винтами через отверстия в основании, на вертикальные или горизонтальные поверхности.
- Подключение: выкрутить кабельный ввод, разделать кабель под клеммные зажимы, подключить провода по схеме паспорта; оголённые участки не должны выступать из зажима.
- Бронекабель: разделать броню и равномерно распределить между конусом и втулкой; металлорукав полностью навинтить на штуцер; трубу накрутить до упора.
- Уплотнение кабеля в вводе — с моментом затяжки не менее 40 Н·м.
- Ввод: постоянно присоединённый кабель (ПВС 4×0,75, бронекабель КВГКВнг(А)-FRLS 4×0,75 или ПВС 4×0,75 в металлорукаве РЗ-Н 8, длина по умолчанию 1000 мм) или сменный кабельный ввод серии МКВ с резьбой М8, М10, М12, М16, М20, М25 (для открытого кабеля, бронекабеля, кабеля в трубе или металлорукаве, диаметр кабеля от 2 до 16 мм).
- Осмотр при обслуживании: крепление, целостность и уплотнение кабеля.
Примеры
Контроль положения створки или заслонки из стали во взрывоопасной зоне
Извещатель предназначен для контроля положения частей конструкций и механизмов, элементов зданий и сооружений на открывание или смещение, выполненных из стали и сплавов; применяется и в подземных выработках шахт и рудников.
Частые вопросы
Чем Т отличается от Щ?
Рабочей зоной: Т реагирует на приближение стальной конструкции к торцу, Щ — на пластину толщиной 1–4 мм в пазу корпуса.
Нюансы и грабли
- Маркировка зависит от ввода: с постоянно присоединённым кабелем — 0Ex ia IIC T6 Ga X / PO Ex ia I Ma X; с кабельным вводом — 1Ex db IIC T6 Gb X / PB Ex db I Mb X.
- Знак «Х»: с кабельным вводом извещатель применяют только с вводами завода-изготовителя или другими вводами с действующим сертификатом, обеспечивающими нужный вид взрывозащиты и степень защиты; материал уплотнительных колец должен выдерживать температуру окружающей среды.
- Извещатель реагирует только на магнитопроводящие материалы (сталь и сплавы).
- Извещатель неремонтируемый; гарантия — 3 года с ввода в эксплуатацию, но не более 4 лет с момента изготовления, хранение — 4 года.
Документация
- Магнито-Контакт — Паспорт (РЭ) Ех ИО 102/1 «МОНОБЛОК» АТФЕ.425119.240 ПС
