Ex US-2 / US-2M — взрывозащищённые соединительные устройства для сигнальных кабелей
Корпус из нержавеющей стали с двумя металлическими кабельными вводами и 8 парами клемм для соединения и ответвления сигнальных кабелей во взрывоопасных зонах.
Модели семейства
Ex US-2Исполнение без монтажной площадки.
| Материал корпуса | нержавеющая сталь |
| Кабельные вводы | 2 сменных металлических ввода |
| Клеммные колодки | пластиковые, 8 пар клемм, сечение от 2,5 до 10 мм² |
| Степень защиты | IP66/IP68 |
| Маркировка взрывозащиты | 1Ex db IIC T6…T5 Gb / 0Ex ia IIC T6…T5 Ga |
| Температура эксплуатации | от −60 до +95 °C |
| Масса | от 0,8 до 3,5 кг |

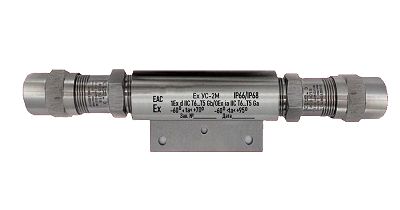

Ex US-2MТот же корпус, но с монтажной площадкой для крепления.
| Материал корпуса | нержавеющая сталь |
| Кабельные вводы | 2 сменных металлических ввода |
| Клеммные колодки | пластиковые, 8 пар клемм, сечение от 2,5 до 10 мм² |
| Степень защиты | IP66/IP68 |
| Маркировка взрывозащиты | 1Ex db IIC T6…T5 Gb / 0Ex ia IIC T6…T5 Ga |
| Температура эксплуатации | от −60 до +95 °C |
| Масса | от 0,8 до 3,5 кг |
Как это работает и подключается
- Кабели заводятся через два сменных металлических кабельных ввода и разводятся по пластиковым клеммным колодкам.
- При необходимости ввод заменяется резьбовым переходником.
Монтаж
- Вводы и переходники делают из нержавеющей стали, коррозионностойкой стали, латуни или коррозионностойкой латуни — материал уточняйте при заказе.
- Для крепления на поверхность берите US-2M с монтажной площадкой; US-2 поставляется без неё.
Примеры
Ответвление сигнального кабеля во взрывоопасной зоне
Устройство предназначено для соединения и ответвления сигнальных кабелей; в корпусе 8 пар клемм под жилы сечением до 10 мм².
Частые вопросы
Чем US-2 отличается от US-2M?
Наличием монтажной площадки: у US-2M она есть, у US-2 нет.
Нюансы и грабли
- Масса указана диапазоном (от 0,8 до 3,5 кг), а размеры в даташите есть только на чертеже: перед закладкой в проект запросите у изготовителя чертёж нужного исполнения.
Документация
- Магнито-Контакт — Datasheet Ex US-2, US-2M (англ.)
