FM-26 АЯКС — электромагнитные замки из нержавеющей стали: двойной, «Эстет» и влагозащищённый

Нержавеющие электромагнитные замки 12/24 В с усилием удержания 180–350 кгс, встроенным предохранителем и геркон-датчиком положения; исполнения IP66 и IP67, сдвоенный на две створки.

Модели семейства

FM-26 АЯКС (двойной)Сдвоенный корпус с двумя независимыми электромагнитами — для больших и двустворчатых дверей с раздельным управлением створками. Заказ: 2×180, 2×250, 2×330 или 2×350 кгс, 12 или 24 В.

Корпус	440×60×41 мм
Степень защиты	IP67
Ток 2×350	не более 0,96 А (12 В), 0,58 А (24 В)
Ток 2×330	не более 0,70 А (12 В), 0,36 А (24 В)
Ток 2×250	не более 0,70 А (12 В), 0,44 А (24 В)
Ток 2×180	не более 0,54 А (12 В), 0,38 А (24 В)
Усилие удержания якоря	350, 330, 250 и 180 кгс на каждый электромагнит (класс U3 для 350, U2 для 250 по ГОСТ Р 58822-2020)
Датчик положения	по заказу
Питание	12 или 24 В постоянного тока, допуск +15/−10 %
Кабель	постоянно присоединённый, 2 м (другая длина — по требованию)
Остаточное намагничивание	не более 0,5 кгс
Якорная часть	155×50×15 мм с датчиком положения, 125×50×15 мм без датчика
Масса комплекта	не более 5 кг
Рабочая температура	от −60 до +60 °C, влажность 98 % при +25 °C
Датчик положения (геркон)	до 10 Вт, до 0,5 А, до 100 В, сопротивление замкнутых контактов не более 0,2 Ом, зона срабатывания 4×4 мм

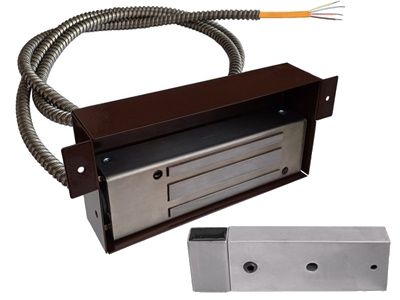

FM-26 АЯКС (Эстет)Замок в шлифованном корпусе с защитным кожухом чёрного, коричневого, серого или белого цвета, огнестойким безгалогенным кабелем в металлорукаве и встроенным датчиком положения (по заказу — без него).

Корпус	200×60×41 мм
Степень защиты	IP66
Ток 350	не более 0,48 А (12 В), 0,29 А (24 В)
Ток 330	не более 0,35 А (12 В), 0,18 А (24 В)
Ток 250	не более 0,35 А (12 В), 0,22 А (24 В)
Ток 180	не более 0,27 А (12 В), 0,19 А (24 В)
Усилие удержания якоря	350, 330 (по паспорту — 320), 250 и 180 кгс (класс U3 для 350, U2 для 250 по ГОСТ Р 58822-2020)
Датчик положения	встроенный
Питание	12 или 24 В постоянного тока, допуск +15/−10 %
Кабель	постоянно присоединённый, 2 м (другая длина — по требованию)
Остаточное намагничивание	не более 0,5 кгс
Якорная часть	155×50×15 мм с датчиком положения, 125×50×15 мм без датчика
Масса комплекта	не более 5 кг
Рабочая температура	от −60 до +60 °C, влажность 98 % при +25 °C
Датчик положения (геркон)	до 10 Вт, до 0,5 А, до 100 В, сопротивление замкнутых контактов не более 0,2 Ом, зона срабатывания 4×4 мм

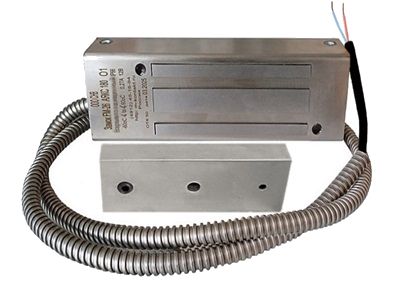

FM-26 АЯКС (влагозащищённый)Замок в нержавеющем корпусе с кабелем питания с плотной двойной изоляцией в металлорукаве; датчик положения по заказу.

Корпус	200×60×41 мм
Степень защиты	IP67
Ток 350	не более 0,48 А (12 В), 0,29 А (24 В)
Ток 330	не более 0,35 А (12 В), 0,18 А (24 В)
Ток 250	не более 0,35 А (12 В), 0,22 А (24 В)
Ток 180	не более 0,27 А (12 В), 0,19 А (24 В)
Усилие удержания якоря	350, 330 (по паспорту — 320), 250 и 180 кгс (класс U3 для 350, U2 для 250 по ГОСТ Р 58822-2020)
Датчик положения	по заказу
Питание	12 или 24 В постоянного тока, допуск +15/−10 %
Кабель	постоянно присоединённый, 2 м (другая длина — по требованию)
Остаточное намагничивание	не более 0,5 кгс
Якорная часть	155×50×15 мм с датчиком положения, 125×50×15 мм без датчика
Масса комплекта	не более 5 кг
Рабочая температура	от −60 до +60 °C, влажность 98 % при +25 °C
Датчик положения (геркон)	до 10 Вт, до 0,5 А, до 100 В, сопротивление замкнутых контактов не более 0,2 Ом, зона срабатывания 4×4 мм

Как это работает и подключается

Замок состоит из корпусной части, якорной части и комплекта креплений; срабатывает при механическом контакте рабочих поверхностей корпуса и якоря после подачи питания.
Датчик положения — геркон в корпусе и магнит на съёмном кронштейне якоря; контакты замкнуты при закрытой двери и размыкаются при открытой; датчик пассивный и работает независимо от питания замка.
Встроенный плавкий предохранитель с временем срабатывания не более 1 с защищает от перегрева при неисправности.

Монтаж

Для двери, открывающейся внутрь, используйте универсальный кронштейн «Z-уголок FM-26» (приобретается отдельно) — иначе работа замка нестабильна.
Рабочие поверхности корпуса и якоря должны быть совмещены и плотно прилегать; скорость соударения при закрывании не более 1 м/с — ставьте доводчик.
Корпус крепится угольником или через монтажную пластину; при креплении непосредственно через отверстия (резьба М6) винты входят в корпус не более чем на 10 мм; винты фиксируются герметиком «Анатерм АН-17М». Крепёжные отверстия с двух сторон — кабель можно вывести в любую из сторон (поворот на 180°).
Якорь крепится регулировочным винтом: под него сверлят отверстие диаметром 8–10 мм на глубину 10 мм; оси якоря и корпуса совмещают по продольному и поперечному направлениям; после сборки проверьте свободный ход якоря во всех плоскостях.
Корпус заземляется винтом и шайбами из комплекта. Для гашения выбросов при коммутации в цепь питания ставится защитный диод 1N5406 (в комплекте); при питании 24 В от импульсного блока — варистор JVR-14N470K (в комплекте).
Осмотр — ежемесячно: корпус и кабель, загрязнения рабочих поверхностей, пыль, коррозия, маркировка, заземление, крепёж, совмещение поверхностей.

Примеры

Двустворчатая дверь с раздельным управлением створок

Сдвоенный корпус FM-26 (двойной) с двумя независимыми электромагнитами ставится на двери больших размеров или на двустворчатые двери.

Уличная или влажная среда

Влагозащищённое исполнение: герметизация компаундом, нержавеющий корпус, кабель в металлорукаве.

Частые вопросы

Чем двойной замок отличается от «Эстет» и влагозащищённого?

Двойной — два электромагнита в корпусе 440×60×41 мм (IP67). «Эстет» — один электромагнит в шлифованном корпусе 200×60×41 мм с цветным кожухом (IP66). Влагозащищённый — тот же корпус 200×60×41 мм (IP67) с усиленной защитой кабеля.

Нюансы и грабли

Геркон датчика рассчитан на резистивную нагрузку — индуктивную и ёмкостную коммутировать им нельзя.
Нельзя эксплуатировать замок с механическими повреждениями корпуса или оболочки кабеля, при слое пыли на корпусе более 5 мм и при нагреве корпуса выше 95 °C.
В паспортах «Эстет» и «влагозащищённый» усилие для типа 330 указано как 320 кгс, в паспорте двойного замка — 330 кгс; для проекта ориентируйтесь на меньшее значение.
Токи и усилия зависят от типа замка и напряжения — выбирайте блок питания по таблице тока для своего исполнения.
Срок хранения до ввода в эксплуатацию — 3 года; гарантия эксплуатации — 5 лет; срок службы замка — 8 лет.
