ФС-1 / ФС-2 «АЯКС» — охранная педаль для скрытой сигнализации

Ножная педаль коммутирует электрическую цепь при нажатии; исполнения различаются размером корпуса, типом контакта (геркон или микропереключатель) и степенью защиты IP-30 или IP-67.

Модели семейства

ФС-1 АЯКС / ФС-1 АЯКС IP67 / ФС-1-5 АЯКСИзвещатели охранные (педали) для коммутации электрических цепей; контакты ФС-1 и ФС-1 IP67 размыкаются при нажатии на педаль (сухой геркон), контакты ФС-1-5 переключаются при нажатии (микропереключатель).

Габариты	170×85×55 мм
Масса	550 г
Степень защиты	IP-30 (ФС-1, ФС-1-5), IP-67 (ФС-1 IP67)
Коммутируемое напряжение	20 мВ–72 В постоянное (геркон); макс. 250 В (микропереключатель ФС-1-5)
Коммутируемый ток	1 мА–0,5 А (геркон); макс. 5 А (микропереключатель)
Коммутируемая мощность	макс. 10 Вт (геркон); макс. 100 Вт (микропереключатель)
Напряжение пробоя	мин. 150 В переменное (геркон)
Срок службы (число срабатываний)	10⁶–10⁷ (геркон), 10⁴–10⁵ (микропереключатель)
Средний срок службы	8 лет (геркон), 5 лет (микропереключатель)

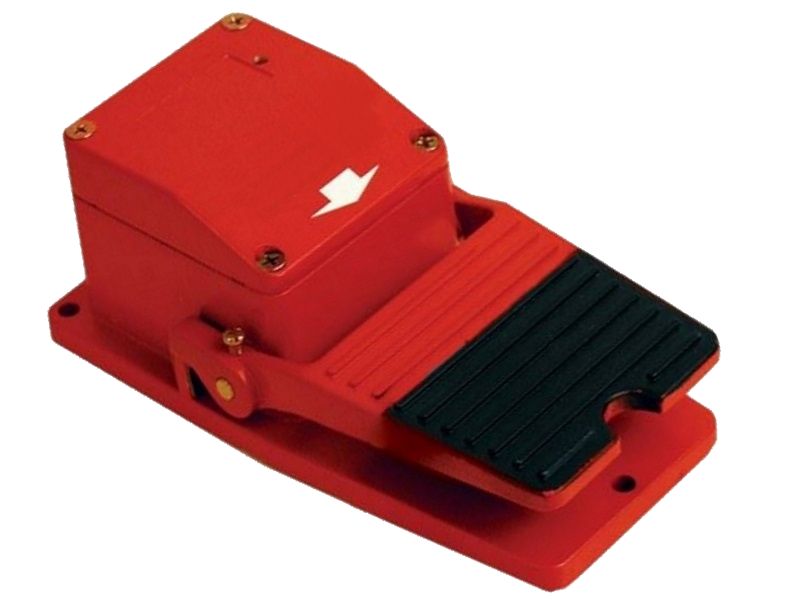

ФС-1М АЯКС / ФС-1М АЯКС IP67 / ФС-2 АЯКС / ФС-2 АЯКС IP67 / ФС-2-15 АЯКСИзвещатели охранные (педали) большего размера; контакты ФС-1М и ФС-2 (и их IP67-исполнения) размыкаются при нажатии на педаль (сухой геркон), контакты ФС-2-15 переключаются при нажатии (микропереключатель).

Габариты	205×100×75 мм
Масса	950 г
Степень защиты	IP-30 (ФС-1М, ФС-2, ФС-2-15), IP-67 (ФС-1М IP67, ФС-2 IP67)
Коммутируемое напряжение	20 мВ–72 В постоянное (геркон); макс. 250 В (микропереключатель ФС-2-15)
Коммутируемый ток	1 мА–0,5 А (геркон); макс. 15 А (микропереключатель)
Коммутируемая мощность	макс. 10 Вт (геркон); макс. 250 Вт (микропереключатель)
Напряжение пробоя	мин. 150 В переменное (геркон)
Срок службы (число срабатываний)	10⁶–10⁷ (геркон), 10⁴–10⁵ (микропереключатель)
Средний срок службы	8 лет (геркон), 5 лет (микропереключатель)

Как это работает и подключается

Контакты ФС-1, ФС-1 IP67, ФС-1М, ФС-1М IP67, ФС-2, ФС-2 IP67 размыкаются при нажатии на педаль; контакты ФС-1-5 и ФС-2-15 переключаются при нажатии.

Монтаж

По согласованию с заказчиком возможно изготовление извещателя с выводом из огнестойкого кабеля FRLS или FRHF.
Диапазон рабочих температур −30…+50 °C, относительная влажность до 80 % при +25 °C.
Извещатели — изделия конкретного назначения непрерывного длительного применения; невосстанавливаемые, изнашиваемые, неремонтируемые, необслуживаемые.
Гарантийный срок эксплуатации — 18 месяцев, но не более 24 месяцев со дня отгрузки предприятия-изготовителя.

Примеры

Скрытая сигнализация под столом или ковром

Педаль коммутирует цепь при нажатии ногой — паспорт описывает извещатели именно как «педали» для коммутации электрических цепей.

Частые вопросы

Чем ФС-1-5 отличается от ФС-1?

Типом контакта: у ФС-1 сухой геркон, размыкающийся при нажатии; у ФС-1-5 — микропереключатель с переключающимся контактом и большей коммутируемой мощностью (до 100 Вт против 10 Вт), но заметно меньшим ресурсом срабатываний.

Нюансы и грабли

У геркона и микропереключателя разные ресурсы: геркон держит 10⁶–10⁷ срабатываний и 8 лет службы, микропереключатель — только 10⁴–10⁵ срабатываний и 5 лет; для частого нажатия геркон надёжнее.
IP-30 и IP-67 — это разные исполнения одного размера, степень защиты не следует путать между ФС-1/ФС-2 (IP-30) и ФС-1 IP67/ФС-1М IP67/ФС-2 IP67 (IP-67).

Документация

Магнито-Контакт — Паспорт ФС-1, ФС-1М, ФС-1-5, ФС-2, ФС-2-15 ПАШК.425119.044ПС
