Гранд-АЯКС (д32–д40) — герметичная коммутационная коробка IP67/IP66 на 63 А / 800 В
Ударостойкая пластиковая коробка со стенками 5 мм для силовых и сигнальных линий: до 12 вводов, разные клеммники, исполнение ПК со светопрозрачной крышкой.
Модели семейства
Гранд-АЯКС IP67/IP66, 63А/800ВСтандартная комплектация: два герметичных ввода ВН32 и ВН40 для проводников диаметром от 18 до 31 мм и 5 винтовых клеммников UTJ5-16 (16 мм²).
| Степень защиты | IP67/IP66 |
| Ток / напряжение | 63 А / 800 В |
| Температура эксплуатации | от −70 до +70 °C |
| Масса | не более 1,5 кг |
| Срок службы | не менее 10 лет |
| Кабельных вводов | от 1 до 12, пластиковые или металлические, кабель диаметром от 3 до 31 мм |
| Гарантия | 24 месяца |

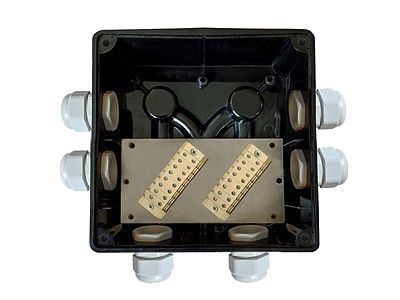

Гранд-АЯКС-ПКТо же со светопрозрачной крышкой — позволяет видеть световую индикацию установленных устройств при сохранении IP67/IP66.
| Степень защиты | IP67/IP66 |
Как это работает и подключается
- Внутри на основании размещены проходные клеммники; герметичная крышка фиксируется винтами.
- Скрытая подводка кабеля возможна с тыльной стороны: в основании (сторона Д) есть посадочные места под кабельные вводы М20 с каналами для укладки кабеля.
- Клеммники по заказу: винтовой 0,08–4 мм² (1–24 шт), wago 0,08–4 мм² (1–15 шт), винтовой 1,5–10 мм² (1–24 шт), винтовой 4–16 мм² (1–18 шт), самозажимной 1,5–10 мм² (1–10 шт); также шины заземления.
Монтаж
- Пример нестандартного заказа: с вводами 1ВН32(А)-1ВН40(В)-1МКВМ М20 К(В), 10 клеммниками wago и шиной заземления.
- Дополнительно доступен защитный козырёк КЗ-13 АЯКС — от осадков, капежа в шахтах и механических повреждений.
- Размеры и маркировка сторон коробки (А, В, С, Д) — на рисунках паспорта.
Примеры
Коммутация электрических и сигнальных линий
Монтаж и коммутация электрических и кабельных линий, сигнальных шлейфов, цепей питания.
Нюансы и грабли
- Комплектация вводов и клеммников выбирается при заказе: при нестандартном составе указывайте стороны (А, В, С, Д) для каждого ввода.
Документация
- Магнито-Контакт — Паспорт коробки Гранд-АЯКС АТФЕ 685552.237 ПС
