ИО 101-5 «Черепаха» — тревожная педаль для сотрудников банков и офисов
Педаль «Тревога» при нападении на сотрудника; у «Черепаха-1» и «Черепаха-2» светодиодный индикатор и включение в шлейф как обычного элемента, у «Черепаха-2С» — прямая коммутация нагрузки.
Модели семейства
ИО 101-5/1 «Черепаха-1»Компактная педаль, питание и сигнал «Тревога» передаются по двухпроводной линии в шлейф ПКП или ПЦН.
| Масса | не более 550 г |
| Степень защиты | IP41 |
| Ток потребления в дежурном режиме | не более 70 мкА |
| Напряжение питания от шлейфа | от 10 до 72 В |
| Напряжение на извещателе в режиме «Тревога» | не более 5,2 В при 20 мА, не менее 3,9 В при 5 мА |
| Время возврата в дежурный режим | отключение питания не более 2 с |
| Срок службы | не менее 8 лет |
| Гарантийный срок | 18 месяцев, не более 24 месяцев со дня отгрузки |

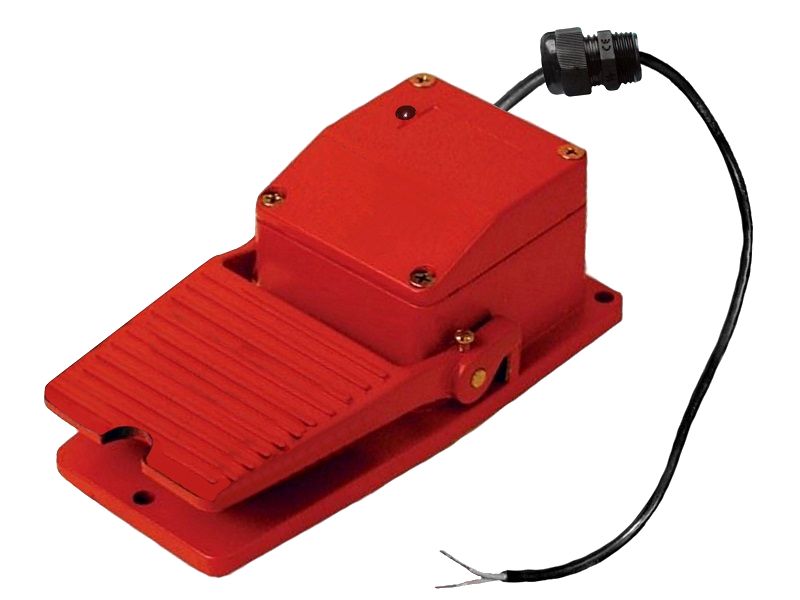

ИО 101-5/2 «Черепаха-2»Более крупный корпус педали с теми же электрическими параметрами, что у «Черепаха-1».
| Масса | не более 950 г |
| Степень защиты | IP41 |
| Ток потребления в дежурном режиме | не более 70 мкА |
| Напряжение питания от шлейфа | от 10 до 72 В |

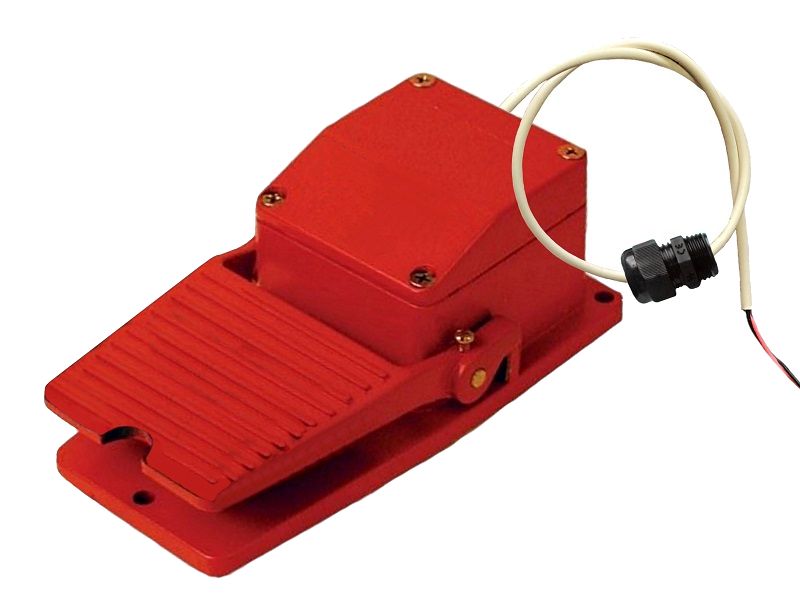

ИО 101-5/2С «Черепаха-2С»Тот же крупный корпус педали, но для прямой коммутации нагрузки контактами — для сигнализации и различных технологических процессов.
| Габаритные размеры | не более 205×100×75 мм |
| Масса | не более 0,95 кг |
| Степень защиты | IP41 |
| Максимальное коммутируемое напряжение | не более 24 В |
| Максимальный коммутируемый ток | не более 1 А |
| Сопротивление замкнутых контактов | не более 0,5 Ом |
| Усилие срабатывания | от 0,5 до 1 кг |
| Ход нажимной крышки | не более 10 мм |
Как это работает и подключается
- У «Черепаха-1» и «Черепаха-2» режим передачи сигнала «Тревога» сохраняется после нажатия и возврата нажимной крышки в исходное положение; возврат в дежурный режим — кратковременным отключением напряжения питания шлейфа.
Монтаж
- «Черепаха-1» и «Черепаха-2» рассчитаны для подключения к ПКП/ПЦН с величиной тока короткого замыкания в шлейфе не более 20 мА; подключение — параллельно, при постоянном напряжении полярность не важна, при знакопеременном нужен полупроводниковый диод, включённый в требуемом направлении.
- Запрещается устанавливать извещатели ближе 200 мм от источников переменных магнитных полей (трансформаторов, сильноточных электропультов).
Примеры
Банк, офис или другое учреждение
Извещатель предназначен для включения средств сигнализации при нападении преступников на сотрудников — нажатие педали выдаёт сигнал «Тревога» на охранную или охранно-пожарную приёмно-контрольную аппаратуру.
Частые вопросы
Нужна ли полярность при подключении «Черепаха-1» или «Черепаха-2» в шлейф?
При постоянном напряжении в шлейфе полярность не важна; при знакопеременном напряжении нужно включить полупроводниковый диод в требуемом направлении. «Черепаха-2С» подключается иначе — прямой коммутацией контактов на нагрузку.
Нюансы и грабли
- «Черепаха-2С» отличается от «Черепаха-1/2» принципом действия — это прямая коммутация контактов на нагрузку, а не шлейфовый элемент с током потребления и падением напряжения, как у первых двух моделей.
Документация
- Магнито-Контакт — Паспорт ИО 101-5/1 «Черепаха-1» ПАШК 425119.003 ПС
- Магнито-Контакт — Паспорт ИО 101-5/2 «Черепаха-2» ПАШК 425119.003 ПС
- Магнито-Контакт — Паспорт ИО 101-5/2С «Черепаха-2С» ПАШК 425119.003 ПС
