ИО 102-26 «АЯКС» — магнитоконтактные извещатели для ворот, контейнеров и ангаров

Геркон и магнит в отдельных корпусах: следят за воротами, ж/д контейнерами, дверями машин и ангарами. Пластик или нержавейка, расстояние срабатывания от 12 до 100 мм.

Извещатель охранный точечный магнитоконтактный ИО 102-26 («АЯКС», «Snake», «Stainless steel»)

Модели семейства

ИО 102-26 «АЯКС» исп. -00…-05Пластиковый корпус датчика и магнита. Исполнения различаются расстоянием срабатывания (25 или 12 мм), типом контакта и выводом: кабель, разъём DG3 или металлорукав.

Габариты	датчик 130×30×20 мм, магнит 130×30×20 мм
Масса	датчик 0,1 кг, магнит 0,15 кг
Расстояние срабатывания	25 мм (нормально разомкнутый контакт, -00, -01, -04) или 12 мм (переключающий, -02, -03, -05)
Вывод -00 / -02	кабель Ø3,0 мм / Ø3,5 мм, 350 мм
Вывод -01 / -03	внутренний разъём DG3
Вывод -04 / -05	металлорукав Ø3,8 мм, 700 мм / Ø6,0 мм, 700 мм
Коммутируемый ток	не более 0,5 А
Температура	от −50 до +50 °C

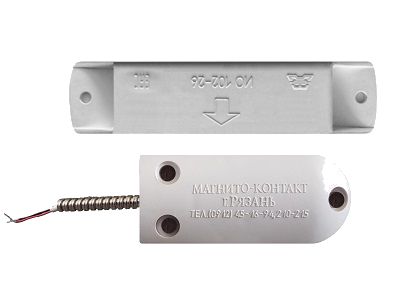

ИО 102-26 «Snake» исп. -06, -07Напольное исполнение для стальных ворот, контейнеров и ангаров; корпуса датчика и магнита из пластика, вывод в металлорукаве.

Габариты	датчик 130×30×20 мм, магнит 130×30×20 мм
Масса	датчик 0,10 кг, магнит 0,15 кг
Расстояние срабатывания	не более 25 мм (-06, нормально разомкнутый контакт) или не более 12 мм (-07, переключающий)
Вывод	металлорукав Ø6,0 мм, 700 мм
Коммутируемый ток	не более 0,5 А
Температура	от −50 до +50 °C

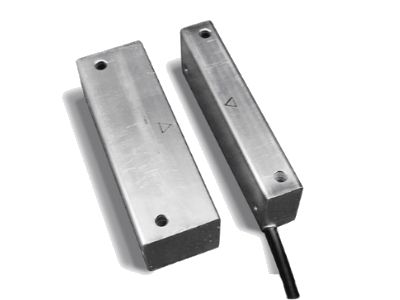

ИО 102-26 «Stainless steel» исп. -200, -202, -204, -205Корпуса датчика и магнита из нержавеющей стали; расстояние срабатывания 55 мм (нормально разомкнутый контакт) или 35 мм (переключающий).

Габариты	датчик 120×40×20 мм, магнит 120×40×40 мм
Масса	датчик 0,3 кг, магнит 0,6 кг
-200 / -204	55 мм, нормально разомкнутый контакт
-202 / -205	35 мм, переключающий контакт
Вывод -200 / -202	двойная изоляция Ø5,8 мм / Ø6,3 мм, 1000 мм
Вывод -204 / -205	металлорукав Ø8,0 мм, 1000 мм
Коммутируемый ток	не более 0,5 А

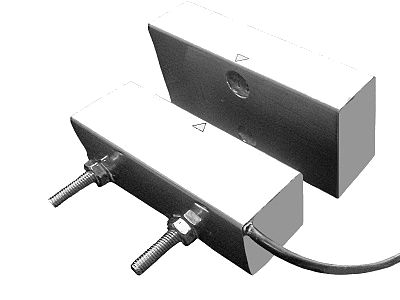

ИО 102-26 «Stainless steel 100» и «Stainless steel 40» исп. -250, -251Крупный корпус из нержавеющей стали с повышенной коммутацией: ток до 2 А, мощность 30 Вт, ВА. Расстояние срабатывания 100 мм (или 40 мм у «Stainless steel 40»).

Габариты	датчик 150×50×50 мм, магнит 40×80×160 мм
Масса	датчик 1,1 кг, магнит 1,9 кг
Расстояние срабатывания	100 мм (-250, -251) или 40 мм («Stainless steel 40» -250)
Вывод	двойная изоляция Ø5,8 мм, 1000 мм (-250) или металлорукав Ø8,0 мм, 1000 мм (-251)
Коммутируемый ток	не более 2 А
Коммутируемая мощность	30 Вт, ВА
Тип контакта	нормально разомкнутый

Как это работает и подключается

Извещатель состоит из магнитоуправляемого датчика на герконе и магнита-задающего элемента.
При сближении магнита с датчиком контакты геркона замыкаются (переключаются), когда напряжённость поля магнита сравнивается с напряжённостью срабатывания геркона.
Тревога на приёмно-контрольном приборе, концентраторе или пульте централизованного наблюдения формируется при открывании или смещении контролируемой конструкции.

Монтаж

Выберите исполнение по нужному расстоянию срабатывания и типу контакта (нормально разомкнутый или переключающий) и по способу вывода: кабель, разъём DG3 или металлорукав.
Датчик и магнит ставятся друг напротив друга на неподвижной и подвижной частях конструкции; зазор в закрытом положении должен быть в пределах расстояния срабатывания выбранного исполнения.
Для ворот и контейнеров из магнитопроводящих материалов (сталь, чугун, оцинкованное железо) изготовитель выпускает исполнение «Snake».

Примеры

Распашные стальные ворота склада

Датчик на неподвижной раме, магнит на створке: пока ворота закрыты, зазор не больше расстояния срабатывания, при открывании контакты размыкаются и на приёмно-контрольный прибор уходит тревога.

Ж/д контейнер или ангар

Нужен больший зазор и крепкий корпус — берите исполнения «Stainless steel» (35–55 мм) или «Stainless steel 100» (100 мм) вместо пластикового «АЯКС».

Частые вопросы

Чем отличаются исполнения «Snake», «Stainless steel» и «Stainless steel 100»?

У «Snake» пластиковые корпуса, напольное исполнение, вывод 700 мм в металлорукаве. «Stainless steel» — корпуса из нержавеющей стали, расстояние срабатывания 55 или 35 мм, вывод 1000 мм. «Stainless steel 100» — крупные корпуса, 100 мм (или 40 мм), ток до 2 А.

Какой тип контакта выбрать?

В обозначениях исполнений контакт указан прямо: «normally open contact» — нормально разомкнутый, «changeover contact» — переключающий. Расстояние срабатывания у переключающих короче (12 или 35 мм против 25 или 55 мм).

Нюансы и грабли

В даташите коммутируемое напряжение записано как «≥72 В» — по смыслу это предел, а не минимум; пока изготовитель не уточнил, считайте 72 В максимумом.
У разных исполнений расстояние срабатывания сильно отличается (12, 25, 35, 40, 55, 100 мм) — не меняйте исполнение «на похожее», не сверив обозначение.
Извещатели невосстанавливаемые: вскрывать и ремонтировать корпус нельзя.
Не путайте с ИО 102-26/В «АЯКС» — это отдельное взрывозащищённое исполнение.
