ИО 102-26/В «АЯКС» — взрывозащищённый магнитоконтактный извещатель

Датчик и магнит с маркировкой взрывозащиты 0Ex ia IIC T6 Ga X для блокировки конструкций во взрывоопасных зонах — включается только через сертифицированный искробезопасный барьер.

Извещатель охранный точечный магнитоконтактный взрывозащищённый ИО 102-26/В «АЯКС»

Модели семейства

ИО 102-26/В «АЯКС» исп. 10, 20, 30, 40Пластиковые корпуса геркона и магнита; исполнения 10 и 30 — нормально разомкнутый контакт, 20 и 40 — переключающий, 10 и 30 в варианте «2хНР» — два геркона с нормально разомкнутыми контактами.

Расстояние срабатывания (10, 30)	замкнут при 30 мм и менее, разомкнут при 70 мм и более
Расстояние срабатывания (10 2хНР, 30 2хНР)	замкнут при 25 мм и менее, разомкнут при 60 мм и более
Расстояние срабатывания (20, 40)	замкнут при 15 мм и менее, разомкнут при 70 мм и более
Искробезопасные параметры	Ui 30 В, Ii 0,1 А, Pi 0,8 Вт, Li 10 мкГн, Ci 50 пФ
Масса	датчик не более 100 г, магнит не более 150 г
Сопротивление замкнутых контактов	не более 0,5 Ом

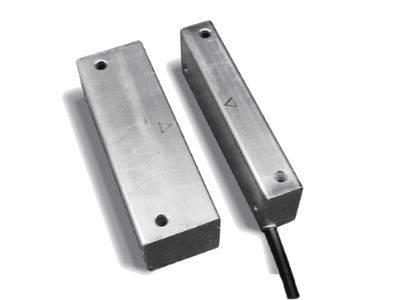

ИО 102-26/В «АЯКС» исп. 210, 220, 230, 240Корпуса геркона и магнита из нержавеющей стали, те же типы контактов (210/230 — НР, 220/240 — переключающий).

Расстояние срабатывания	замкнут при 70 мм и менее, разомкнут при 110 мм и более
Расстояние срабатывания (210 2хНР, 230 2хНР)	замкнут при 60 мм и менее, разомкнут при 100 мм и более
Масса	датчик не более 300 г, магнит не более 650 г
Искробезопасные параметры	Ui 30 В, Ii 0,1 А, Pi 0,8 Вт, Li 10 мкГн, Ci 50 пФ

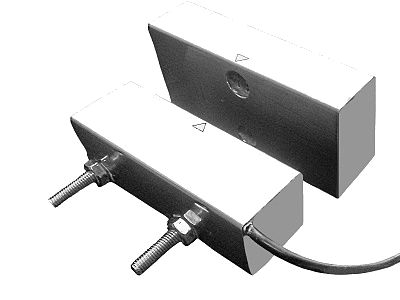

ИО 102-26/В «АЯКС» исп. 250, 251Корпуса геркона и магнита из нержавеющей стали (200-я серия), самое большое расстояние срабатывания и масса в линейке «АЯКС».

Расстояние срабатывания	замкнут при 100 мм и менее, разомкнут при 140 мм и более
Масса	датчик не более 1100 г, магнит не более 1900 г

Как это работает и подключается

Контакты геркона переключаются, когда напряжённость поля постоянного магнита при сближении блоков достигает напряжённости срабатывания геркона.

Монтаж

Извещатели исполнений 10, 20, 30, 40 можно крепить как взаимно-параллельно, так и взаимно-перпендикулярно.
Для монтажа производитель рекомендует кронштейны К-26 АЯКС (исп. 10, 20, 30, 40), К-26-100/200 АЯКС (исп. 210, 220, 230, 240) и К-05 АЯКС (исп. 250, 251).
Знак «Х» после маркировки взрывозащиты означает, что при монтаже нужно подсоединить свободный конец кабеля по п. 14.1 ГОСТ 31610.0-2019 (IEC 60079-0:2017).
Периодичность профилактических осмотров — не реже двух раз в год; извещатели с повреждениями эксплуатировать запрещено.

Примеры

Взрывоопасная зона по ПУЭ

Искробезопасность цепи обеспечивает барьер искрозащиты БИСШ АЯКС или БИСШ DIN АЯКС; для подключения извещателя в шлейф производитель рекомендует устройство соединительное УС-4-Ех или УСБ-Ех «СЕВЕР» (соединительное устройство барьер не заменяет).

Частые вопросы

Через что подключать ИО 102-26/В «АЯКС» в шлейф?

Искробезопасность цепи обеспечивает барьер искрозащиты БИСШ АЯКС или БИСШ DIN АЯКС; для самого подключения в шлейф — устройство соединительное УС-4-Ех или УСБ-Ех «СЕВЕР». Прямое подключение к обычным цепям без барьера не допускается.

Чем отличаются исполнения 10/20/30/40 от 210/220/230/240?

Первые выполнены в пластиковых корпусах и легче (до 100/150 г датчик/магнит), вторые — в корпусах из нержавеющей стали (до 300/650 г) с большим расстоянием срабатывания.

Нюансы и грабли

Извещатель нельзя подключать напрямую к обычному шлейфу — нужен барьер искрозащиты БИСШ АЯКС/БИСШ DIN АЯКС, выходные искробезопасные параметры которого не выше максимальных входных параметров извещателя (Ui 30 В, Ii 0,1 А, Pi 0,8 Вт); соединительное устройство УС-4-Ех/УСБ-Ех «СЕВЕР» само по себе барьер не заменяет.
Перемещать блок магнита относительно геркона рекомендуется только по осям X и Z; перемещение по оси Y не рекомендуется, так как контакты геркона при этом трижды замыкаются и размыкаются.

Документация

Магнито-Контакт — Паспорт ИО 102-26/В «АЯКС» ПАШК.425119.008 ПС
