ИО 102-28 и ИО 102-30 «Бульдог» — концевые извещатели для стальных ворот и контейнеров
Совмещённый в одном корпусе геркон и магнит одного и того же типоразмера 130×30×20 мм реагирует на приближение стальной конструкции — ворота, ж/д контейнеры, ангары.
Модели семейства
ИО 102-28Срабатывает при входе металлической пластины толщиной 2,5 мм, закреплённой на подвижной части конструкции, в технологический зазор корпуса датчика.
| Габаритные размеры | 130×30×20 мм |
| Масса | не более 0,15 кг |
| Коммутируемый ток | от 0,001 до 0,5 А |
| Коммутируемое напряжение | от 0,02 до 72 В, мощность не более 10 Вт |
| Сопротивление замкнутых контактов | не более 0,5 Ом |
| Температура эксплуатации | от −50 до +50 °C |
| Влажность | 98 % при +35 °C |

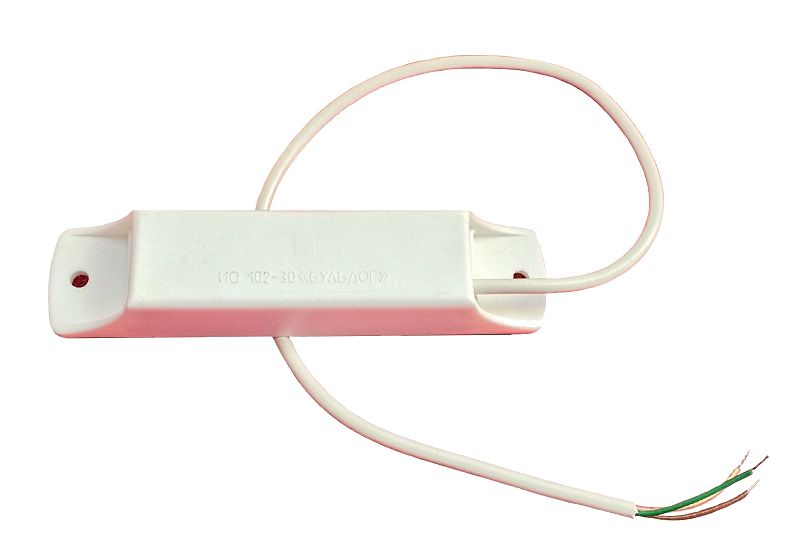

ИО 102-30 «Бульдог»Переключаемый геркон совмещён с магнитом в одном корпусе из ударопрочного полистирола УПМ 0508 (или ABS); реагирует на приближение магнитопроводящих металлов толщиной 1 мм и более.
| Габаритные размеры | 130×30×20 мм |
| Масса | не более 0,15 кг |
| Степень защиты | IP55 |
| Расстояние срабатывания | переключен при 5 мм и менее, не переключен при 40 мм и более |
| Коммутируемый ток | от 0,001 до 0,5 А |
| Коммутируемое напряжение | от 0,02 до 72 В, не более 10 Вт |
| Сопротивление замкнутых контактов | не более 0,5 Ом |
Как это работает и подключается
- У ИО 102-28 срабатывание происходит при вхождении металлической пластины толщиной 2,5 мм в технологический зазор корпуса датчика.
- ИО 102-30 переключает контакты геркона при приближении магнитопроводящего металла (сталь, пермаллой, оцинкованное железо толщиной 1 мм и более) на расстояние 5 мм и менее.
Монтаж
- К несущей поверхности извещатель крепится двумя шурупами через отверстия в основании корпуса.
- Извещатели невосстанавливаемые, рассчитаны на непрерывную работу.
- По согласованию с заказчиком возможен вывод из огнестойкого кабеля FRLS или FRHF.
Примеры
Стальные распашные ворота
Извещатель крепится двумя шурупами к неподвижной части конструкции; ответная часть — сама металлическая створка (для ИО 102-30) или закреплённая на ней пластина (для ИО 102-28).
Частые вопросы
Чем ИО 102-30 «Бульдог» отличается от ИО 102-28?
Корпус и назначение те же (130×30×20 мм, стальные ворота и контейнеры), но у «Бульдога» указана степень защиты IP55, и он реагирует на приближение самой металлической конструкции, а не на пластину в зазоре, как ИО 102-28.
Нюансы и грабли
- У ИО 102-28 и ИО 102-30 «Бульдог» одинаковый корпус 130×30×20 мм и общее назначение — блокировка стальных ворот и контейнеров, но разный принцип срабатывания (пластина в зазоре против прямого приближения металла) и у -30 указана степень защиты IP55, у -28 в паспорте степень защиты не приведена.
Документация
- Магнито-Контакт — Паспорт ИО 102-28 ПАШК 425119.011 ПС
- Магнито-Контакт — Паспорт ИО 102-30 «Бульдог» НСТК.425119.012 ПС
