ИО 102-29 «Эстет» — извещатель с декоративной крышкой и клеммной колодкой
Датчик и магнит в декоративном пластиковом корпусе с накладной крышкой, скрывающей крепёж и клеммную колодку, — для дверей, окон и «ловушек» там, где важен внешний вид.
Модели семейства
ИО 102-29 «Эстет»Базовое исполнение с накладной декоративной крышкой и клеммной колодкой, упрощающей подключение шлейфа без соединительной коробки; материал поверхности в паспорте отдельно не оговорён.
| Габаритные размеры | датчик 45×15×10 мм, магнит 45×15×10 мм |
| Степень защиты | IP20 (уличное исполнение — IP66, длина вывода 500 мм) |
| Расстояние срабатывания | замкнут при 10 мм и менее, разомкнут при 15 мм и более |
| Масса | датчик не более 0,01 кг, магнит не более 0,015 кг |
| Коммутируемый ток | от 0,001 до 0,5 А |
| Коммутируемое напряжение | от 0,02 до 72 В, не более 10 Вт |
| Срок службы | 10 лет |

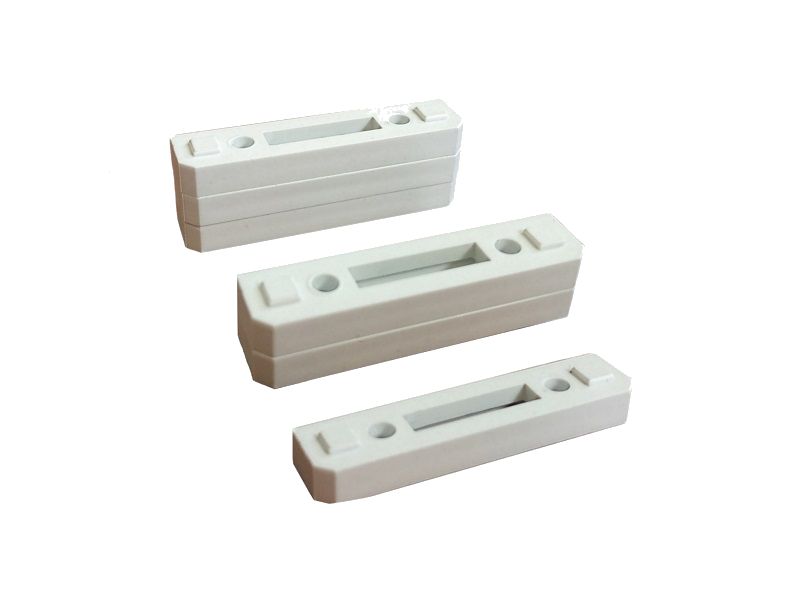

ИО 102-29 «Эстет-Сейф»Для установки на магнитопроводных поверхностях (сейфы, стальные ворота и двери, оконные конструкции).
| Габаритные размеры | датчик 45×15×10 мм, магнит 45×15×10 мм |
| Степень защиты | IP20 (уличное исполнение — IP66) |
| Расстояние срабатывания | замкнут при 10 мм и менее, разомкнут при 15 мм и более |
| Допуск соосности крепления | не более 5 мм |
Как это работает и подключается
- Контакты замкнуты при расстоянии между магнитом и датчиком 10 мм и менее, разомкнуты при 15 мм и более — паспорт даёт эти значения одинаково и для «Эстет», и для «Эстет-Сейф».
Монтаж
- Для снятия декоративной крышки — вставить отвёртку в отверстие в торцевой части корпуса и отжать защёлки сначала с одной стороны, потом с другой.
- Провода подключаются к винтовым клеммникам под крышкой, после чего крышка ставится на место.
- При плохом совмещении блоков на реальной поверхности производитель рекомендует проставки «Эстет» (шаг увеличения высоты 5 мм) или кронштейн К-29 (поворот блока на 90°, немагнитная нержавеющая сталь) — по возможности заказывать их в комплекте с извещателем.
- Для подключения в шлейф охранной сигнализации производитель рекомендует коробку КС-701 «Эстет» или КС-701 «Эстет-Тампер».
Примеры
Дверной или оконный проём под чистовую отделку
Крепёжные отверстия скрыты декоративной крышкой, расстояние между ними (25±0,1) мм.
Частые вопросы
Можно ли ставить ИО 102-29 «Эстет» на металлическую дверь?
Для сейфов, стальных дверей и ворот и оконных конструкций паспорт явно называет вариант «Эстет-Сейф»; для обычного «Эстет» материал поверхности в паспорте отдельно не оговорён.
Нюансы и грабли
- При заказе партии от 200 шт. возможен корпус другого цвета (базовый — белый) — стандартная поставка только белая.
- Уличное исполнение отличается от базового степенью защиты (IP66 против IP20) и длиной вывода 500 мм — это не отдельная модель, а вариант исполнения того же извещателя.
Документация
- Магнито-Контакт — Паспорт ИО 102-29 «Эстет», «Эстет-Сейф» НСТК.425119.015 ПС
