ИО 102-39 — извещатель для металлических дверей, окон и сейфов
Датчик и магнит в двух корпусах для металлических конструкций толщиной более 0,5 мм (двери, окна, сейфы, «ловушки»); чувствительность стандартная, усиленная или прецизионная.
Модели семейства
ИО 102-39 стандартБазовый вариант чувствительности для металлических дверных и оконных проёмов.
| Расстояние срабатывания на металле | замкнут при 18 мм и менее (исп.00), при 12 мм и менее (исп.01) |
| Расстояние срабатывания на немагнитной поверхности | замкнут при 28 мм и менее (исп.00), при 15 мм и менее (исп.01) |
| Расстояние восстановления | разомкнут при 55 мм и более |
| Степень защиты | IP68 |
| Масса | датчик 20,5 г, магнит 30 г |
| Коммутируемое напряжение | от 0,01 до 72 В |
| Коммутируемый ток | от 0,005 до 0,25 А, не более 10 Вт |
ИО 102-39 усиленныйУвеличенное расстояние срабатывания по сравнению со стандартным вариантом — для конструкций с большими зазорами; масса датчика и магнита та же, что у стандартного.
| Расстояние срабатывания на металле | замкнут при 32 мм и менее (исп.00), при 14 мм и менее (исп.01) |
| Расстояние срабатывания на немагнитной поверхности | замкнут при 37 мм и менее (исп.00), при 15 мм и менее (исп.01) |
| Расстояние восстановления | разомкнут при 55 мм и более |
| Степень защиты | IP68 |
| Масса | датчик 20,5 г, магнит 30 г |

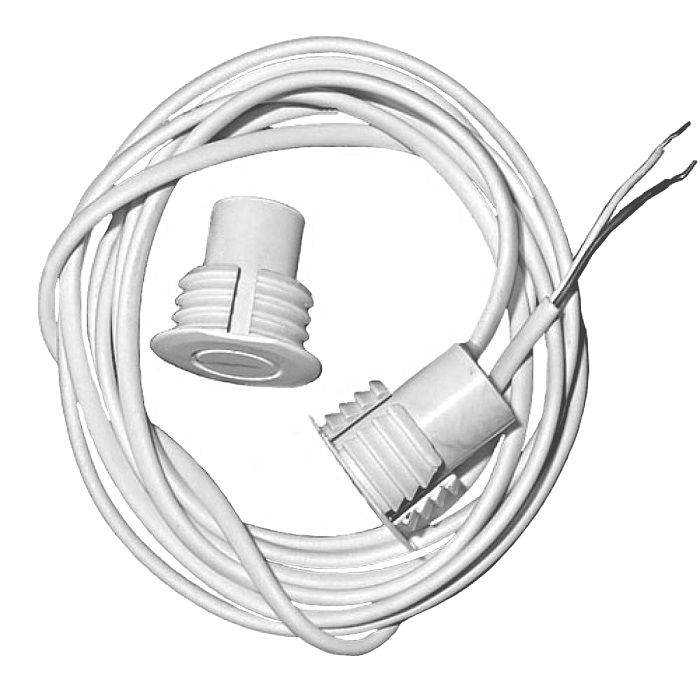

ИО 102-39 прецизионныйМалое расстояние срабатывания для точного контроля — минимальный люфт до срабатывания тревоги.
| Расстояние срабатывания на металле | замкнут при 8 мм и менее (исп.00), при 6 мм и менее (исп.01) |
| Расстояние срабатывания на немагнитной поверхности | замкнут при 10 мм и менее (исп.00), при 9 мм и менее (исп.01) |
| Расстояние восстановления | разомкнут при 20 мм и более |
| Степень защиты | IP68 |
| Масса | датчик 20,5 г, магнит 30 г |
Как это работает и подключается
- Исп.00 — нормально разомкнутый геркон (и вариант «2 геркона НР»), исп.01 — переключающий; исполнения «В» отличаются типом клеммников (винтовые или быстрого монтажа).
Монтаж
- Монтаж на металлической поверхности — в предварительно просверленные отверстия диаметром 19 мм с помощью фиксаторов на корпусах геркона и магнита.
- Длина вывода 1,5 м, по согласованию с заказчиком возможен другой провод и металлорукав из нержавеющей стали.
- Подключать провода и устранять неисправности — только в обесточенном состоянии.
Примеры
Металлическая дверь сейфовой комнаты
Монтаж — в предварительно просверленные отверстия диаметром 19 мм в металлической конструкции толщиной более 0,5 мм; допуск соосности датчика и магнита ±5 мм.
Частые вопросы
Чем отличаются стандартный, усиленный и прецизионный ИО 102-39?
Только расстоянием срабатывания и восстановления: у прецизионного оно самое малое (8–10 мм на замыкание, 20 мм на размыкание), у усиленного самое большое (32–37 мм на замыкание, 55 мм на размыкание).
Нюансы и грабли
- Расстояние срабатывания зависит от материала: у стандартного и усиленного вариантов зазор на немагнитной поверхности больше, чем на металле — при установке на дерево или пластик не рассчитывать на те же цифры, что на стали.
Документация
- Магнито-Контакт — Паспорт ИО 102-39 (стандарт) ПАШК 425119.052 ПС
- Магнито-Контакт — Паспорт ИО 102-39 (усиленный) ПАШК 425119.052 ПС
- Магнито-Контакт — Паспорт ИО 102-39 (прецизионный) ПАШК 425119.052 ПС
