ИО 102-40 — извещатель для гаражных ворот, ангаров и контейнеров

Датчик и магнит в пластиковом или металлическом корпусе блокируют гаражные ворота, ангары, ж/д контейнеры и телефонные шкафы.

Извещатель охранный точечный магнитоконтактный ИО 102-40

Модели семейства

ИО 102-40 (А2П/А2М/Б2П/Б2М)Базовые исполнения с двумя контактами, пластиковый или металлический корпус, вывод в металлическом или пластиковом гофрорукаве по заказу.

Расстояние срабатывания на магнитной основе	не более 65 мм, восстановление не менее 30 мм
Расстояние срабатывания на немагнитной основе	не более 80 мм, восстановление не менее 45 мм
Степень защиты	IP66/67 (IP55 у исполнений Б2П В, Б2М В)
Коммутируемый ток	от 0,001 до 0,5 А
Коммутируемое напряжение	от 0,02 до 72 В, максимальная мощность 10 Вт
Число срабатываний	не менее 10⁶ при токе от 0,01 до 0,05 А и напряжении от 10 до 30 В
Диапазон температур	от −65 до +60 °C
Масса	датчик не более 100 г, магнит не более 55 г
Срок службы	не менее 8 лет

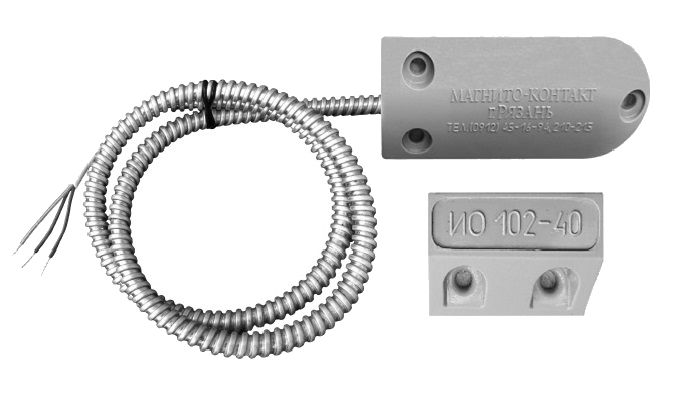

ИО 102-40 «Антисаботаж»Исполнение, чьи зазоры срабатывания в паспорте объединены в одну строку таблицы с базовыми исполнениями.

Расстояние срабатывания на магнитной основе	не более 65 мм, восстановление не менее 30 мм
Расстояние срабатывания на немагнитной основе	не более 80 мм, восстановление не менее 45 мм

Как это работает и подключается

Модификации с литерой «2» — два контакта, замыкающиеся под воздействием магнита, с литерой «3» — три контакта (переключающиеся); исполнения Б2П В, Б2М В подключаются через винтовой клемник внутри датчика.

Монтаж

Монтаж по ВСН 2509.68-85; магнит — на подвижной части конструкции, датчик — на неподвижной.
Максимально допустимый допуск соосности крепления датчика и магнита — 10 мм.
Осмотр — не реже 1 раза в квартал; подключать провода и устранять неисправности только в обесточенном состоянии.

Примеры

Гаражные ворота

В 70–80% случаев поверхности не позволяют правильно совместить блоки — производитель рекомендует кронштейн К-40 (поворот блока на 90°, нержавеющая сталь) и проставки с шагом 5 мм.

Частые вопросы

Какая степень защиты у ИО 102-40?

IP66/67 у большинства исполнений, IP55 — у исполнений Б2П В и Б2М В с винтовым клемником.

Нюансы и грабли

Расстояние срабатывания заметно различается на магнитной и немагнитной основе (65/30 мм против 80/45 мм у базовых исполнений) — при расчёте зазора учитывать материал конструкции.

Документация

Магнито-Контакт — Паспорт ИО 102-40 АТФЕ.425119.066 ПС
