ИО 102-40 (Ex) — взрывозащищённый извещатель для взрывоопасных зон

Датчик и магнит в пластиковых корпусах, 0Ex ia IIB T6 Ga X: контроль открывания и смещения магнитных и немагнитных конструкций во взрывоопасной зоне; только через искробезопасный барьер.

Извещатель охранный точечный магнитоконтактный взрывозащищённый ИО 102-40 (Ex)

Модели семейства

ИО 102-40 (Ex) — А2П ИБ / Б2П ИБДва контакта, замыкающиеся под воздействием магнитного поля задающего блока.

Расстояние срабатывания	замкнут при 30 мм и менее, разомкнут при 65 мм и более
Искробезопасные параметры	Ui 30 В, Ii 0,1 А, Pi 0,8 Вт, Li 10 мкГн, Ci 50 пФ
Степень защиты	IP66/68
Максимальное число коммутаций	1 млн
Диапазон температур	от −50 до +50 °C

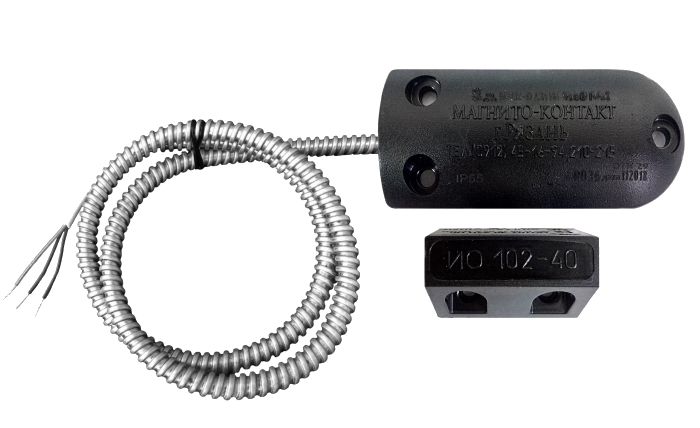

ИО 102-40 (Ex) — А3П ИБ / Б3П ИБТри контакта, переключающиеся под воздействием магнитного поля задающего блока.

Расстояние срабатывания	переключен при 14 мм и менее, не переключен при 40 мм и более
Искробезопасные параметры	Ui 30 В, Ii 0,1 А, Pi 0,8 Вт, Li 10 мкГн, Ci 50 пФ
Степень защиты	IP66/68

Как это работает и подключается

Литера «2» в обозначении — два контакта, «3» — три (переключающиеся); блок геркона и блок магнита выполнены в пластиковом корпусе (литера «П»), исполнительный блок — формы «А» или «Б».

Монтаж

Из корпуса датчика выведен сигнальный кабель длиной 600 мм, по требованию заказчика — в гибком металлическом рукаве (оцинкованном или из нержавеющей стали); по согласованию возможна другая длина кабеля.
Для монтажа производитель рекомендует кронштейны К-40 АЯКС из нержавеющей стали.
Подключение — только через сертифицированный барьер искрозащиты; обычный шлейф ПКП напрямую использовать нельзя.

Примеры

Взрывоопасная зона по ТР ТС 012/2011

Искробезопасность цепи обеспечивает барьер искрозащиты БИСШ АЯКС или БИСШ DIN АЯКС; для подключения в шлейф — устройство соединительное УСБ-Ех «СЕВЕР». Маркировка самого извещателя — 0Ex ia IIB T6 Ga X, подгруппа IIB.

Частые вопросы

Можно ли ИО 102-40 (Ex) подключить как обычный ИО 102-40?

Нет — взрывозащищённое исполнение подключается только через сертифицированный барьер искрозащиты с искробезопасными цепями, обычный шлейф не подходит.

Нюансы и грабли

Взрывозащищённая модификация требует барьера искрозащиты, выходные искробезопасные параметры которого не выше максимальных входных параметров извещателя (Ui 30 В, Ii 0,1 А, Pi 0,8 Вт, Li 10 мкГн, Ci 50 пФ); соединительное устройство УСБ-Ех «СЕВЕР» само по себе барьер не заменяет, а обычный ПКП напрямую подключать нельзя.
Расстояния срабатывания у Ex-исполнения (30/65 мм и 14/40 мм) заметно меньше, чем у обычного ИО 102-40 — это разные по конструкции извещатели одного назначения, а не взаимозаменяемые модели (см. карточку ИО 102-40).
В паспорте есть несогласованность по газовой подгруппе: маркировка на корпусе — 0Ex ia IIB T6 Ga X (подгруппа IIB), но раздел 3.2 паспорта упоминает искробезопасные цепи подгруппы IIC. Маркировка на изделии — определяющий документ; применять извещатель только там, где допустима подгруппа IIB, и не полагаться на упоминание IIC в тексте раздела 3.2.

Документация

Магнито-Контакт — Паспорт ИО 102-40 (Ex) АТФЕ.425119.066 ПС
