ИО 102-40К — извещатель для канализационных люков

Датчик и магнит в металлических корпусах для блокировки канализационных люков, ворот и ж/д контейнеров из магнитопроводных и немагнитопроводных материалов.

Извещатель охранный точечный магнитоконтактный ИО 102-40К

Модели семейства

ИО 102-40К исп.01Нормально разомкнутый геркон, вывод КСПВГ 2×0,2 длиной 400 мм.

Расстояние срабатывания на магнитопроводной поверхности	замкнут при 15 мм и менее, разомкнут при 25 мм и более
Габаритные размеры датчика	75×11,5×9 мм
Габаритные размеры магнита	40×28,5×25 мм
Масса	датчик не более 0,02 кг, магнит не более 0,15 кг
Степень защиты	IP55
Коммутируемый ток	от 0,001 до 0,5 А
Коммутируемое напряжение	от 0,02 до 72 В, не более 10 Вт
Температура эксплуатации	от −50 до +50 °C

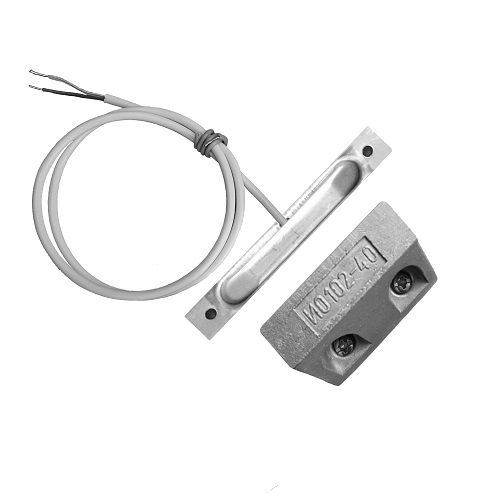

ИО 102-40К исп.02Переключающий геркон, вывод КСПВГ 4×0,2 длиной 400 мм.

Расстояние срабатывания на магнитопроводной поверхности	замкнут при 12 мм и менее, разомкнут при 25 мм и более
Габаритные размеры датчика	75×11,5×9 мм
Габаритные размеры магнита	40×28,5×25 мм
Допуск соосности крепления	не более 10 мм

Как это работает и подключается

На магнитопроводных поверхностях контакты замкнуты (переключены), когда магнит и датчик расположены на расстоянии 15 мм и менее (12 мм для исп.02), и разомкнуты на расстоянии 25 мм и более.

Монтаж

По требованию заказчика возможен вывод из огнестойкого кабеля FRLS или FRHF.
Подключать провода и устранять неисправности допускается только в обесточенном состоянии.

Примеры

Канализационный люк

Датчик и магнит в металлических корпусах крепятся двумя шурупами через отверстия в основании, рассчитаны на работу на магнитопроводных поверхностях.

Частые вопросы

Для чего предназначен ИО 102-40К?

Для блокировки канализационных люков, ворот и ж/д контейнеров из магнитопроводных и немагнитопроводных материалов, в металлическом корпусе 75×11,5×9 мм (датчик) и 40×28,5×25 мм (магнит).

Нюансы и грабли

Металлические корпуса датчика и магнита рассчитаны на IP55 — это не тот же уровень защиты, что у IP66/67 базового ИО 102-40 из того же паспортного ряда.

Документация

Магнито-Контакт — Паспорт ИО 102-40К АТФЕ.425119.075 ПС
