ИО 102-47/1 и ИО 102-47/2 — миниатюрные извещатели скрытого монтажа

Датчик и магнит в двух малогабаритных корпусах для скрытой блокировки дверей и окон из немагнитопроводных материалов.

Модели семейства

ИО 102-47/1Нормально разомкнутый геркон.

Расстояние срабатывания	замкнут при 5 мм и менее, разомкнут при 15 мм и более
Степень защиты	IP66/IP68
Масса	датчик/задающий элемент не более 3,5/4 г
Диапазон коммутируемых напряжений	от 0,05 до 72 В
Диапазон коммутируемого тока	от 0,005 до 0,25 А, суммарная мощность не более 10 Вт
Сопротивление замкнутых контактов	не более 0,5 Ом при токе пропускания (100±10) мА
Наработка до отказа	не менее 60 000 часов
Длина вывода	0,17 м
Срок службы	не менее 8 лет

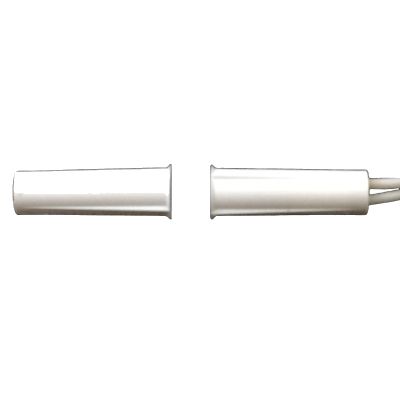

ИО 102-47/2Переключающий геркон — те же электрические параметры и корпус, что у ИО 102-47/1.

Расстояние срабатывания	переключен при 4 мм и менее, не переключен при 8 мм и более
Масса	датчик/задающий элемент не более 3,5/4 г
Длина вывода	0,17 м

При соосном расположении геркона и магнита на не магнитоактивной поверхности контакты ведут себя по указанным зазорам срабатывания/восстановления.

Монтаж производится в предварительно просверленные отверстия в не магнитоактивных конструкциях.
Осмотр не реже одного раза в квартал: механические повреждения корпуса, изоляция, крепление геркона и магнита, соединение с линией блокировки.
Подключать провода и устранять неисправности — только в обесточенном состоянии.

Пластиковое окно или дверь из немагнитного материала

Монтаж в предварительно просверленные отверстия, допуск соосности установки геркона и магнита не более ±2 мм.

Чем ИО 102-47/1 отличается от ИО 102-47/2?

Только типом контактов геркона: /1 — нормально разомкнутый, /2 — переключающий; корпус, масса и электрические параметры одинаковые.

Извещатель предназначен именно для немагнитоактивных поверхностей — паспорт не описывает крепление на металле.
