ИО 102-48 — плоский извещатель для дверей и окон
Двухблочный датчик в плоском корпусе с крепёжной площадкой толщиной 3 мм — для дверей, окон и подобных объектов из магнитопроводных и немагнитопроводных материалов.
Модели семейства
ИО 102-48 исп.00Контакты гарантированно замыкаются при расстоянии 11 мм и менее и размыкаются при 16 мм и более.
| Габаритные размеры | датчик и магнит по 32×15×6,8 мм |
| Степень защиты | IP68 |
| Ток коммутируемый/пропускаемый | 0,5 А |
| Коммутируемое напряжение, max | 200 В |
| Коммутируемая мощность | 10 Вт (ВА) |
| Масса | блок геркона 10 г, блок магнита 15 г |
| Наработка на отказ | не менее 20 тыс. часов |
| Температура окружающей среды | от −50 до +85 °C |

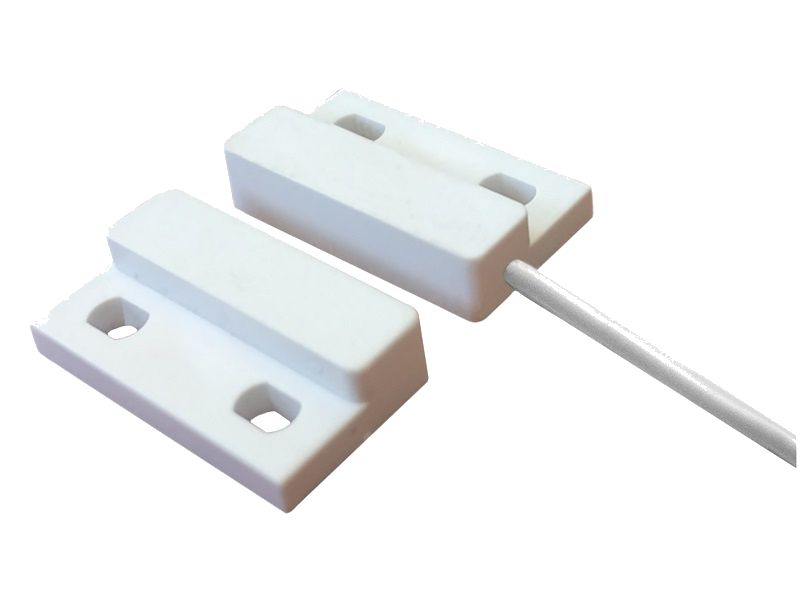

ИО 102-48 исп.01Контакты гарантированно размыкаются при расстоянии 8 мм и менее и возвращаются в исходное состояние при 12 мм и более.
| Ток коммутируемый/пропускаемый | 0,25/0,5 А |
| Коммутируемое напряжение | 60 В |
| Коммутируемая мощность | 4 Вт (ВА) |
ИО 102-48 исп.02Контакты гарантированно переключаются при расстоянии 8 мм и менее и возвращаются в исходное состояние при 12 мм и более.
| Ток коммутируемый/пропускаемый | 0,25/0,5 А |
| Коммутируемое напряжение | 60 В |
| Коммутируемая мощность | 4 Вт (ВА) |
Как это работает и подключается
- Допуск соосности крепления датчика и магнита — 3 мм.
- Длина вывода датчика — 355 мм без разделки.
Монтаж
- Основной цвет корпуса — чёрный или белый, другие цвета по согласованию с заказчиком.
- Подключать провода и устранять неисправности в линии блокировки — только в обесточенном состоянии.
Примеры
Дверь из немагнитного материала
Корпуса датчика и магнита оснащены крепёжной площадкой толщиной 3 мм.
Частые вопросы
Чем отличаются исполнения 00, 01 и 02 ИО 102-48?
Типом контактов геркона и зазором срабатывания: 00 — нормально разомкнутый (11/16 мм), 01 — нормально замкнутый, 02 — переключающий (оба 8/12 мм). Паспорт даёт два набора электропараметров (0,5 А/200 В/10 Вт и 0,25–0,5 А/60 В/4 Вт) без однозначной привязки к исполнению по вёрстке таблицы — см. docs_note.
Нюансы и грабли
- Верхняя граница рабочих температур — до +85 °C.
Документация
- Магнито-Контакт — Паспорт ИО 102-48 ПАШК.425119.109 ПС
