ИО 102-50 — извещатель IP55 для ворот, ангаров и телефонных шкафов

Датчик и магнит в пластиковом или металлическом корпусе IP55 для гаражных ворот, ангаров, ж/д контейнеров и телефонных шкафов; вариант «КИПиА» — с оконечными резисторами NAMUR.

Извещатель охранный точечный магнитоконтактный ИО 102-50

Модели семейства

ИО 102-50 (А2П/А2М/Б2П/Б2М)Базовые исполнения с двумя контактами, длинный или короткий корпус, вывод в пластиковом или металлическом гофрорукаве по заказу.

Расстояние срабатывания на магнитной основе	не более 65 мм, восстановление не менее 30 мм
Расстояние срабатывания на немагнитной основе	не более 80 мм, восстановление не менее 45 мм
Степень защиты	IP55
Коммутируемый ток	от 0,001 до 0,5 А
Коммутируемое напряжение	от 0,02 до 72 В, максимальная мощность 10 Вт
Число срабатываний	не менее 10⁶ при токе от 0,01 до 0,05 А и напряжении от 10 до 30 В
Масса	в пластиковом корпусе не более 155 г, в металлическом не более 225 г
Диапазон температур	от −50 до +50 °C
Срок службы	не менее 8 лет

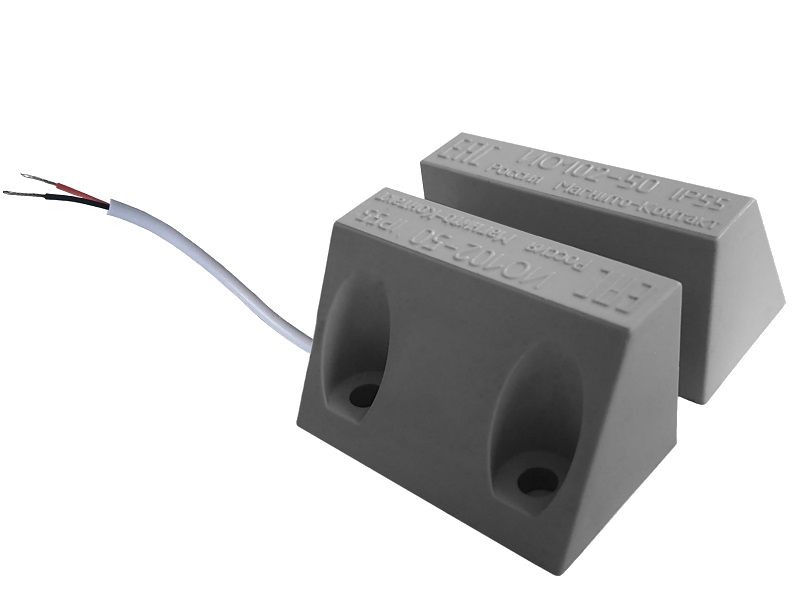

ИО 102-50 «КИПиА»Блок геркона с возможностью подключения оконечных резисторов NAMUR (обрыв/КЗ по IEC 60947-5-6) — исполнения Б2М, Б2П.

Расстояние срабатывания	не более 20 мм, восстановление не менее 10 мм (магнитная основа) / 12 мм (немагнитная основа)
Степень защиты	IP55
Число срабатываний	не менее 10⁶ при токе от 0,01 до 0,05 А и напряжении от 10 до 30 В
Резисторы	R1 0,4–2 кОм, R2 10 кОм (номинал и мощность по требованию заказчика)

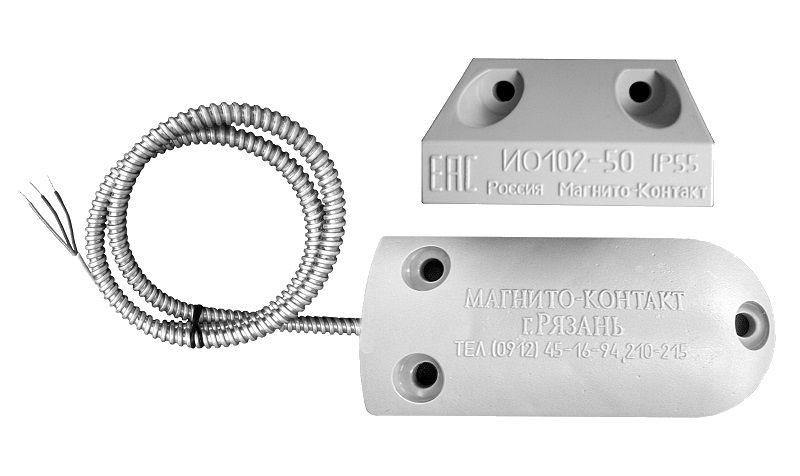

ИО 102-50 «Антисаботаж»Исполнение с двумя дополнительными проводами антисаботажного шлейфа.

Расстояние срабатывания на магнитной основе	не более 65 мм, восстановление не менее 30 мм (магнит М30х16х8) или 25 мм (магнит М15х16х8)
Расстояние срабатывания на немагнитной основе	не более 80 мм, восстановление не менее 45 мм (М30х16х8) или 40 мм (М15х16х8)

Как это работает и подключается

Модификации с литерой «2» — два контакта, с литерой «3» — три (переключающиеся); длинный/короткий вариант различается только длиной корпуса (рис. 1А/1Б).

Монтаж

Монтаж по ВСН 2509.68-85; магнит — на подвижной части конструкции, датчик — на неподвижной.
Максимально допустимый допуск соосности крепления датчика и магнита — 10 мм.
Осмотр не реже 1 раза в квартал; подключать провода и устранять неисправности — только в обесточенном состоянии.

Примеры

Гаражные ворота или ангар

В случаях, когда поверхности не позволяют правильно совместить блок магнита и блок датчика, производитель рекомендует кронштейн К-20/50 с поворотом блока на 90°.

Частые вопросы

Чем ИО 102-50 «КИПиА» отличается от базового?

Блок геркона можно оснастить оконечными резисторами NAMUR для распознавания обрыва и короткого замыкания линии — расстояние срабатывания у этого варианта меньше (20/10–12 мм против 65–80/30–45 мм у базового).

Нюансы и грабли

По назначению и заявленным зазорам срабатывания ИО 102-50 совпадает с ИО 102-40 (та же формулировка «гаражные ворота, ангары, ж/д контейнеры, телефонные шкафы», те же цифры 65/30 и 80/45 мм), но у ИО 102-50 в паспорте указан только IP55 — при выборе для открытой установки под осадками уточнять степень защиты конкретного паспорта, а не считать изделия взаимозаменяемыми по умолчанию.

Документация

Магнито-Контакт — Паспорт ИО 102-50 ПАШК.425119.121 ПС
Магнито-Контакт — Паспорт ИО 102-50 «КИПиА» ПАШК.425119.121 ПС
