ИО 102-53 — извещатель с тампером на вскрытие

Извещатель с корпусом на болтовом крепеже и тампером на вскрытие — для дверей и ворот зданий, сооружений, ж/д контейнеров, ангаров; три исполнения по расстоянию срабатывания от 40 до 260 мм.

Извещатель охранный точечный магнитоконтактный ИО 102-53

Модели семейства

ИО 102-53 исп.40Замыкается при расстоянии 40 мм, размыкается при 100 мм.

Расстояние срабатывания	замыкание при 40 мм, размыкание при 100 мм
Максимальное напряжение	250 В
Максимальный ток	1 А
Максимальная мощность	30 Вт
Масса	датчик не более 0,5 кг, магнит не более 0,66 кг
Степень защиты	IP66/IP68
Рабочие температуры	от −45 до +60 °C

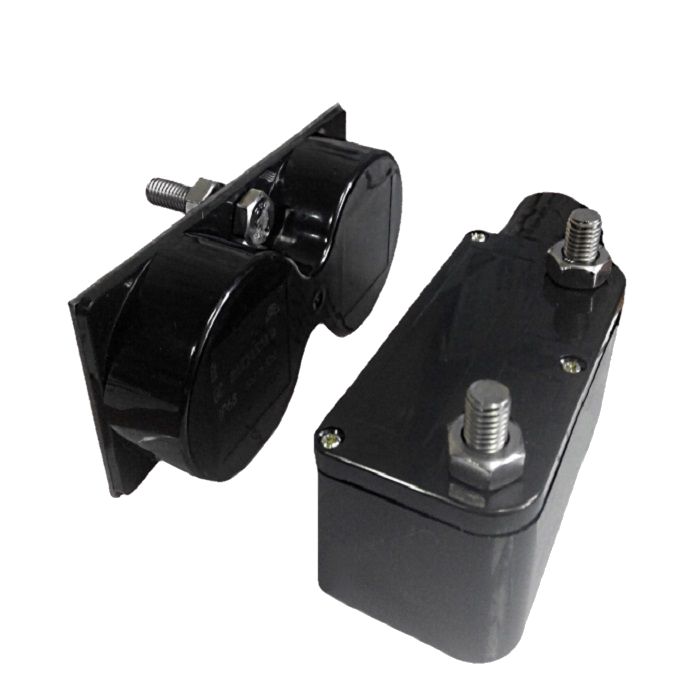

ИО 102-53 исп.100Замыкается при расстоянии 100 мм, размыкается при 160 мм.

Расстояние срабатывания	замыкание при 100 мм, размыкание при 160 мм
Масса	датчик не более 0,5 кг, магнит не более 0,75 кг

ИО 102-53 исп.200Замыкается при расстоянии 200 мм, размыкается при 260 мм — для самых больших зазоров конструкции.

Расстояние срабатывания	замыкание при 200 мм, размыкание при 260 мм
Масса	датчик не более 0,5 кг, магнит не более 2,75 кг

Как это работает и подключается

Корпус исполнительного блока оснащён тампером на вскрытие с выводом контактов на отдельный клеммник; блок геркона может изготавливаться с контактами NAMUR для распознавания обрыва и КЗ линии по IEC 60947-5-6.
Максимально допустимый допуск соосности крепления датчика и магнита — 10 мм.

Монтаж

Монтаж по ВСН 2509.68-85; усилие затяжки гаек крепёжных болтов датчика — не более 10 Нм.
Кабельный ввод рассчитан на кабель диаметром от 6,5 до 12 мм, жилы не менее 0,75 мм².
Извещатели могут дополнительно комплектоваться защитными козырьками КЗ-11 (от капежа в шахтах и осадков).
Осмотр не реже 1 раза в квартал; подключать провода — только в обесточенном состоянии.

Примеры

Дверь или ворота с открытой установкой на поверхности

Крепёжные элементы — из нержавеющей стали; для монтажа рекомендуются юстировочные кронштейны К-02 (магнит) и К-03 (датчик).

Частые вопросы

Для чего нужны три исполнения ИО 102-53 (40/100/200)?

Они рассчитаны на разное расстояние между датчиком и магнитом при срабатывании — от 40 мм у исп.40 до 200 мм у исп.200.

Нюансы и грабли

Максимальные входные параметры исп.40 — 250 В, 1 А, 30 Вт; см. также docs_note про несоответствие с общим п.2.4 паспорта (до 2,0 А).

Документация

Магнито-Контакт — Паспорт ИО 102-53 ПАШК.425119.124 ПС
