ИО 102-59 — врезной извещатель в корпусе из нержавеющей стали

Датчик и магнит в корпусах из нержавеющей стали 12Х18Н10Т, вворачиваемых в подготовленные отверстия, — для немагнитных конструкций (дерево, пластик, алюминий).

Извещатель охранный точечный магнитоконтактный ИО 102-59

Модели семейства

ИО 102-59 исп.00Нормально разомкнутый геркон, вывод 500 мм в двойной изоляции.

Расстояние срабатывания	замкнут при 10 мм и менее, разомкнут при 17 мм и более
Степень защиты	IP68
Масса	датчик не более 30 г, магнит 30 г
Диапазон коммутируемых напряжений	от 0,01 до 72 В
Диапазон коммутируемого тока	от 0,005 до 0,25 А, не более 10 Вт
Наработка до отказа	не менее 20 000 часов
Температура эксплуатации	от −50 до +50 °C

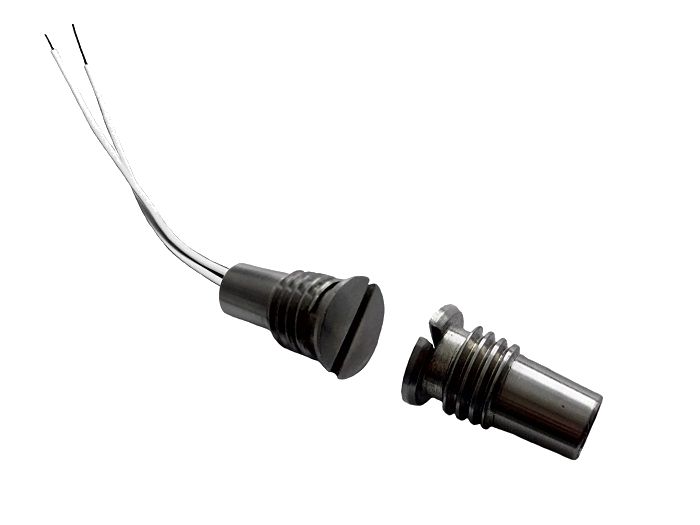

ИО 102-59 исп.02Переключающий геркон, вывод 500 мм в двойной изоляции.

Расстояние срабатывания	замкнут при 5 мм и менее, разомкнут при 8 мм и более
Масса	датчик не более 30 г, магнит 30 г

Как это работает и подключается

Допуск соосности установки геркона и магнита — не более ±3 мм.

Монтаж

Монтаж — в предварительно просверленные отверстия; блоки могут самостоятельно ввинчиваться в отверстия с резьбой либо фиксироваться гайкой М12 из немагнитного материала с обратной стороны поверхности.
Техническое обслуживание — периодическая проверка надёжности крепления блоков и состояния электрических контактов.

Примеры

Деревянная или алюминиевая рама

Блоки извещателя вворачиваются в подготовленные резьбовые отверстия или фиксируются с обратной стороны поверхности гайкой М12 из немагнитного материала.

Частые вопросы

Как крепится ИО 102-59?

Блоки вворачиваются в подготовленные резьбовые отверстия либо фиксируются гайкой М12 из немагнитного материала с обратной стороны конструкции.

Нюансы и грабли

Извещатель предназначен только для немагнитных конструкций — паспорт не описывает применение на металле.

Документация

Магнито-Контакт — Паспорт ИО 102-59 ПАШК.425119.131 ПС
