Магнито-Контакт · магнитоконтактный извещатель
ИО 102-6 П — врезной магнитоконтактный извещатель для металлических дверей, окон и сейфов
Врезной герконовый датчик с магнитом, IP66, переключающий контакт: блокирует металлические проёмы и сейфы, зазор срабатывания 5 мм на металле и 7 мм на немагнитной поверхности.
Модели семейства
ИО 102-6 П (переключающий)Переключающие контакты геркона, выдаёт тревогу на ППК, концентратор или пульт централизованного наблюдения. Предназначен для металлических дверных и оконных проёмов, сейфов, «ловушек» и других конструкций.
| Коммутируемое напряжение | от 0,02 до 72 В постоянного или переменного тока |
| Коммутируемый ток | от 0,001 до 0,3 А, мощность на контактах не более 10 Вт |
| Сопротивление замкнутых контактов | не более 0,5 Ом при токе пропускания 100±10 мА |
| Расстояние переключения | менее 5 мм на металле, менее 7 мм на немагнитных конструкциях; не переключены при расстоянии более 45 мм |
| Допуск соосности датчика и магнита | не более 3 мм |
| Масса | датчик 20.5 г, магнит 30 г |
| Степень защиты | IP 66 |
| Температура и влажность | от −50 до +50 °C, до 90 % при +25 °C без конденсации |
| Наработка до отказа | не менее 20 000 часов |

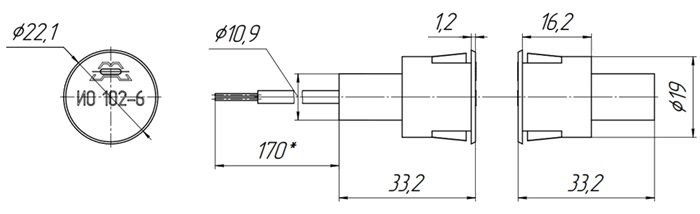

ИО 102-6 и ИО 102-6S (даташит)Англоязычный даташит на ту же линейку: ИО 102-6 — размыкание контактов геркона, 6S — переключающий контакт.
| Коммутируемый ток | не более 0,3 А |
| Коммутируемое напряжение | не более 72 В |
| Мощность | не более 10 Вт, ВА |
| Расстояние срабатывания ИО 102-6 | 10 мм (не металл), 7 мм (металл) |
| Расстояние срабатывания ИО 102-6S | 7 мм (не металл), 5 мм (металл) |
| Допуск соосности | ±3 мм |
| Масса датчика и магнита | 7,0/7,0 г (максимум) |
| Температура и влажность | от −50 до +50 °C, 98 % |
| Сопротивление контактов | 0,5 Ом |
Как это работает и подключается
- Датчик (магнитоуправляемый) и магнит — два блока; при сближении переключаются контакты геркона.
- Тревога формируется переключением контактов на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
- Извещатель рассчитан на непрерывную круглосуточную работу.
Монтаж
- Допуск соосности установки датчика и магнита — не более 3 мм.
- На металле толщиной 2 мм монтаж ведут в предварительно просверленные отверстия диаметром 19,2 мм, фиксируя корпуса фиксаторами; на более тонких поверхностях ставят дополнительную прокладку (например, из текстолита).
- Подключать провода и устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
- Осматривайте извещатель не реже одного раза в квартал: повреждения корпуса, исправность изоляции, крепление датчика и магнита, пайка датчика к линии блокировки.
- Паспорт поставляется один на 100 извещателей.
Примеры
Блокировка металлической двери или окна
Датчик и магнит врезают в коробку и створку: при открывании переключаются контакты геркона и на приёмно-контрольный прибор уходит тревога.
Сейф или «ловушка»
Изготовитель называет назначение — блокировка сейфов и организация устройств типа «ловушка».
Частые вопросы
Чем ИО 102-6 П отличается от ИО 102-6?
В паспорте на ИО 102-6 П контакты геркона переключающие; даташит различает ИО 102-6 (размыкание) и 102-6S (переключающий контакт).
На какую толщину металла рассчитан?
Изготовитель рекомендует ИО 102-6 П для металла не толще 0,5 мм; для более толстых конструкций — ИО 102-39.
Нюансы и грабли
- Рекомендация изготовителя: для металла толщиной не более 0,5 мм ставят ИО 102-6 П, для конструкций толще — ИО 102-39. В п. 3.2 при этом описан монтаж на металле толщиной 2 мм — не путайте, выбирайте по рекомендации п. 1.1.
- Даташит и паспорт расходятся: масса датчика и магнита 7,0/7,0 г против 20.5 и 30 г, влажность 98 % против 90 %. Зазоры совпадают с зазорами исполнения 6S (5 мм на металле, 7 мм на немагнитных поверхностях).
Документация
- Магнито-Контакт — Паспорт ИО 102-6 П ПАШК.425119.040 ПС
- Магнито-Контакт — Datasheet IO 102-6 / IO 102-6S (MAGNITO-KONTAKT Ltd)
