ИО 102 «Люкс» — извещатель с декоративной крышкой и выводом кабеля из основания

Датчик и магнит в пластиковом корпусе с накладной декоративной крышкой и выводом кабеля из нижней части основания — для дверных и оконных проёмов и устройств типа «ловушка».

Извещатель охранный точечный магнитоконтактный ИО 102 «Люкс»

Модели семейства

ИО 102-«Люкс» / «Люкс»-переключающийДля установки на не магнитопроводных поверхностях (дерево, пластик и т.д.).

Габаритные размеры	датчик 45×15×10 мм, магнит 45×15×10 мм
Степень защиты	IP66
Расстояние срабатывания	замкнут (переключен) при 10 мм и менее, разомкнут при 15 мм и более
Масса	датчик не более 0,030 кг, магнит не более 0,015 кг
Коммутируемый ток	от 0,001 до 0,5 А
Коммутируемое напряжение	от 0,02 до 72 В, не более 10 Вт
Длина вывода	500 мм

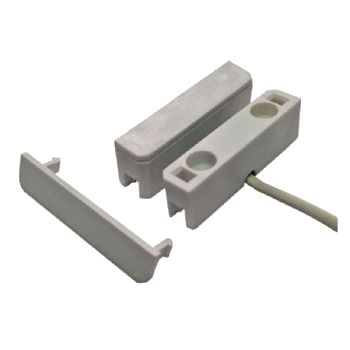

ИО 102-«Люкс»-сейф / «Люкс»-сейф-переключающийДля установки на любых поверхностях, включая магнитопроводные (сейфы, стальные ворота и двери, оконные конструкции).

Расстояние срабатывания	переключен при 5 мм и менее, разомкнут при 15 мм и более
Габаритные размеры	датчик 45×15×10 мм, магнит 45×15×10 мм
Допуск соосности крепления	не более 5 мм

Как это работает и подключается

Крепёжные отверстия сверху закрыты накладной декоративной крышкой; для установки её снимают отвёрткой через отверстие в торце корпуса.

Монтаж

К несущей поверхности извещатель крепится двумя шурупами или саморезами через отверстия корпуса, расстояние между отверстиями (25±0,5) мм.
Производитель рекомендует для монтажа кронштейны К-29.
Подключать провода — только в обесточенном состоянии.

Примеры

Дверной проём с соединительной коробкой

Вывод датчика (КСПВГ 2×0,2 или 3×0,2, 500 мм) выходит из нижней части основания корпуса и подключается к клеммникам соединительной коробки.

Частые вопросы

Можно ли ставить обычный ИО 102-«Люкс» на сейф?

Нет, для магнитопроводных поверхностей (сейфы, стальные двери и ворота) нужен вариант «Люкс»-сейф — у него меньше зазор срабатывания на магнитном материале.

Нюансы и грабли

«Люкс» и «Люкс»-сейф отличаются только зазором срабатывания (10/15 мм против 5/15 мм) и допустимой поверхностью установки — корпус и электрические параметры одинаковые.

Документация

Магнито-Контакт — Паспорт ИО 102-«Люкс» ПАШК.425119.080 ПС
