ИО 102 «СМК» — извещатель для дверей и ворот из магнитных и немагнитных материалов

Исполнительный и задающий блоки в корпусах из ударопрочного ABS-пластика на кабеле — для дверей и ворот из магнитных и немагнитных материалов; по согласованию кабель с разъёмами Molex.

Извещатель охранный точечный магнитоконтактный ИО 102 «СМК»

Модели семейства

ИО 102 «СМК» исп.00Один геркон НР, сигнальный кабель 2×0,22 длиной 350±20 мм; наличие разъёма Molex 351840200 — по согласованию с потребителем.

Расстояние срабатывания на магнитном материале	замкнут при 8 мм и менее, разомкнут при 25 мм и более
Расстояние срабатывания на немагнитном материале	замкнут при 24 мм и менее, разомкнут при 45 мм и более
Степень защиты	IP55
Масса	датчик 85 г, магнит 100 г
Коммутируемый ток	не менее 0,5 А
Коммутируемое напряжение	от 0,02 до 72 В
Максимальное число коммутаций	1 млн при мощности 10 Вт
Срок службы	8 лет

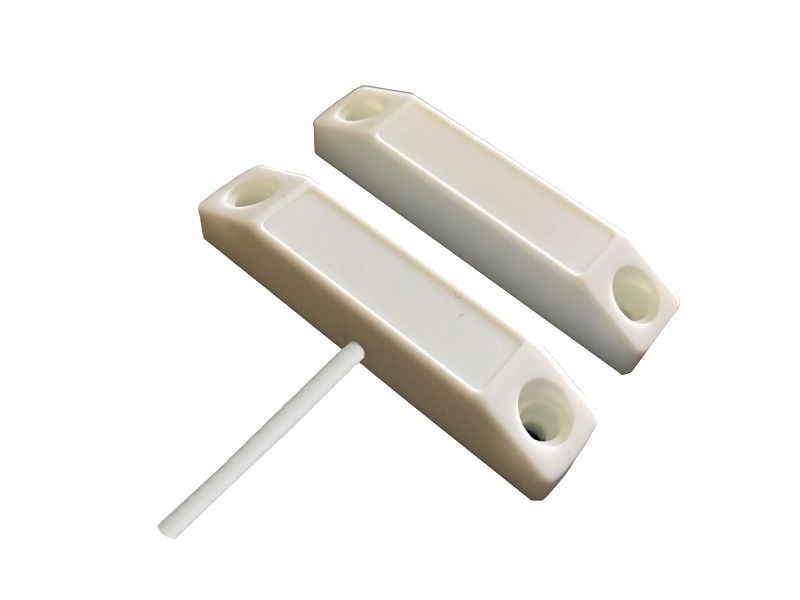

ИО 102 «СМК» исп.00 2НРДва геркона НР, сигнальный кабель 4×0,22 длиной 350±20 мм; по согласованию — 2 разъёма Molex 351840200.

Расстояние срабатывания на магнитном материале	замкнут при 8 мм и менее, разомкнут при 25 мм и более
Расстояние срабатывания на немагнитном материале	замкнут при 24 мм и менее, разомкнут при 45 мм и более
Масса	датчик 85 г, магнит 100 г

Как это работает и подключается

Изменение состояния (переход из нормального в тревожное и обратно) происходит при изменении расстояния между блоками в диапазоне между граничными значениями срабатывания и восстановления.

Монтаж

Для правильного совмещения блоков на неровной поверхности производитель рекомендует кронштейн (поворот блока на 90°, немагнитная нержавеющая сталь), желательно заказывать в комплекте с извещателем.
Техническое обслуживание — периодическая проверка надёжности крепления блоков и контроль состояния контактов исполнительного блока.

Примеры

Стальные или деревянные ворота

По согласованию с потребителем допускается кабель другой длины, а также вывод из огнестойкого кабеля FRLS или FRHF.

Частые вопросы

Чем отличается исп.00 от исп.00 2НР у ИО 102 «СМК»?

Исп.00 2НР использует два геркона НР и, соответственно, кабель на 4 жилы вместо 2 — электрические зазоры срабатывания и масса при этом одинаковые. Разъёмы Molex на кабеле — опция по согласованию с заказчиком, а не обязательная часть исполнения.

Нюансы и грабли

Расстояние срабатывания на магнитном материале втрое меньше, чем на немагнитном (8/25 мм против 24/45 мм) — учитывать материал ворот при установке.

Документация

Магнито-Контакт — Паспорт ИО 102 «СМК» ПАШК.425119.139 ПС
