ИО 303 «Окно» — извещатель разрушения стекла с датчиками ДРС
Блок обработки сигналов (БОС) с несколькими выносными датчиками разрушения стекла (ДРС) на геркон-контактах, включаемый в шлейф охранной сигнализации приёмно-контрольного прибора.
Модели семейства
ИО 303-3 «Окно-4М»Питается от шлейфа ППК, при разрушении стекла увеличивает ток потребления и включает индикатор; для обычного стекла толщиной от 2 до 8 мм.
| Охраняемая площадь одним ДРС | до 4 м² |
| Охраняемая площадь комплектом ДРС (5 шт.) | до 20 м² |
| Дальность действия датчика | до 2,5 м |
| Напряжение питания в шлейфе | постоянного тока от 10 до 30 В, импульсного от 15 до 30 В |
| Ток потребления в дежурном режиме | не более 30 мкА |
| Остаточное напряжение в режиме «Тревога» | не более 5,2 В при токе 20 мА |
| Время восстановления | отключение питания шлейфа на 2 с |
| Степень защиты | БОС — IP44, ДРС — IP47 |
| Рабочий диапазон температур | от −40 до +50 °C |
| Масса комплекта | не более 0,15 кг |

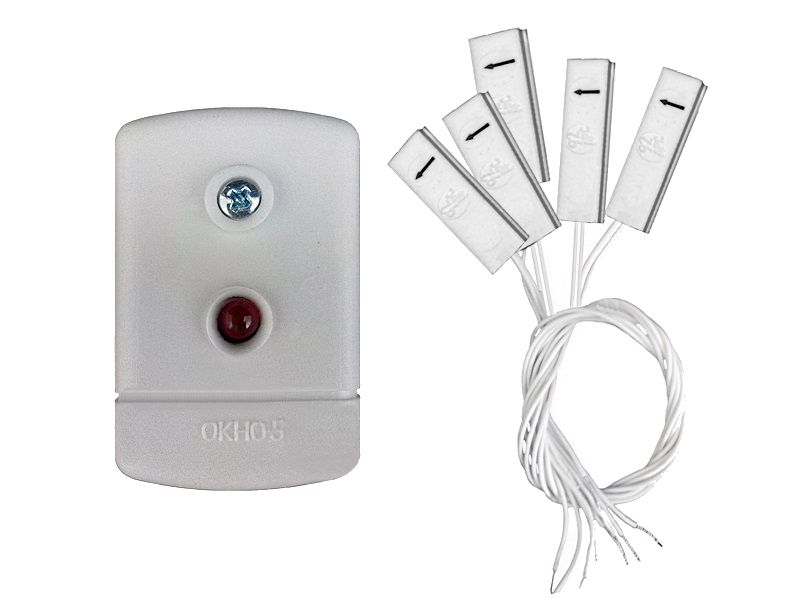

ИО 303-4 «Окно-5»Для стекла толщиной от 2,5 до 8 мм, в том числе защищённого плёнкой класса А1–А3.
| Охраняемая площадь одним ДРС | до 4±0,1 м² |
| Охраняемая площадь комплектом ДРС (5 шт.) | до 20±0,5 м² |
| Дальность действия датчика | до 2,5 м |
| Ток потребления в дежурном режиме | не более 35 мкА, в режиме «Тревога» не более 20 мА |
| Степень защиты | БОС — IP30, ДРС — IP47 |
| Длина линии ДРС–БОС | не более 15 м |

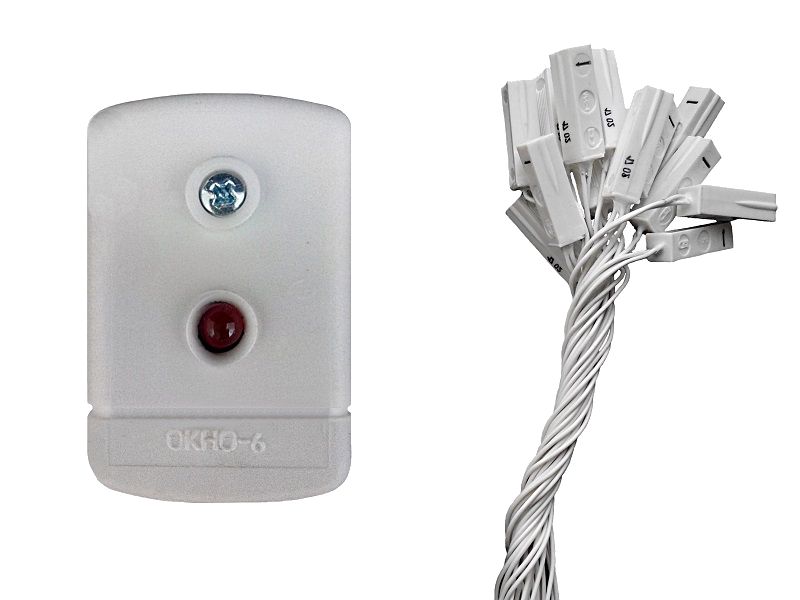

ИО 303-6 «Окно-6»Микропроцессорная обработка сигнала с самоконтролем, релейный выход, отдельное питание 12 В постоянного тока; до 15 датчиков ДРС на один БОС.
| Максимальная площадь одним ДРС | 4,00 м² (2,25 м² для стекла с плёнкой) |
| Максимальная площадь комплектом ДРС (15 шт.) | 60 м² (34 м² для стекла с плёнкой) |
| Степень защиты | БОС — IP40, ДРС-1 — IP47 |
| Рабочий диапазон температур | от −40 до +50 °C |
| Длина шлейфа БОС–ДРС | до 35 м |
| Электропитание | 12 В постоянного тока, пульсации не более 3 В |
| Масса комплекта | не более 0,3 кг |
| Период самотестирования | вспышка светодиода каждые 5 с |
Как это работает и подключается
- ДРС содержит чувствительный геркон с двумя подвижными контактами заданной разницы масс и упругости; при ударе по стеклу контакты срабатывают и БОС переходит в режим «Тревога».
- Проверка работоспособности — неразрушающий удар металлической пластиной по стеклу на расстоянии 20–50 мм от ДРС.
Монтаж
- Извещатель размещают с внутренней стороны стекла так, чтобы исключить случайное повреждение составных частей и соединительных линий.
- На стекле площадью более 4 м² допускается устанавливать два и более ДРС на расстоянии от 10 до 15 см от обвязки.
- Для «Окно-6» перемычками на БОС настраивается режим индикации («с запоминанием» или «автовосстановление») и включение/выключение индикатора.
Примеры
Витринное или оконное стекло магазина
ДРС устанавливают на расстоянии от 10 до 15 см от обвязки, в середине верхней стороны стекла площадью не более 4 м².
Частые вопросы
Сколько датчиков ДРС можно подключить к одному БОС?
У «Окно-4М» — 5 шт. в комплекте. У «Окно-5» — 5 шт. в комплекте, но для остеклённых конструкций с большим числом мелких полотен допускается больше при сохранении суммарной длины линии (15 м) и однозначности индикации. У «Окно-6» — до 15 шт., с той же оговоркой для мелких стёкол при сохранении длины линии (35 м).
Нюансы и грабли
- «Окно-4М» и «Окно-5» питаются от шлейфа ППК и увеличивают ток при тревоге, а «Окно-6» требует отдельного источника 12 В и работает через релейный выход — при замене одной модели на другую пересчитывать схему подключения.
- Не допускается включать в линию питания ДРС другие инерционные электроконтактные датчики — их дребезг контактов может вызывать ложное срабатывание БОС.
Документация
- Магнито-Контакт — Паспорт ИО 303-3 «Окно-4М» ПАШК 425114.032 ПС
- Магнито-Контакт — Паспорт ИО 303-4 «Окно-5» Дв2.403.057 ПС
- Магнито-Контакт — Паспорт ИО 303-6 «Окно-6» ПАШК.425114.001 ПС
