Магнито-Контакт · тепловой пожарный извещатель

ИП105-1-Н — тепловой максимальный извещатель с температурой срабатывания 46–52 °C

Точечный тепловой извещатель в пластмассовом корпусе: базовый без индикации, «АЛАБАЙ» с выносным индикатором ИВС-3, «АЯКС» со встроенной индикацией. Срабатывает от 46 до 52 °C.

Извещатель пожарный тепловой точечный максимальный ИП105-1-Н (без индикации, «АЛАБАЙ», «АЯКС»)

Модели семейства

ИП105-1-НБез индикации; выдаёт «Пожар» в шлейф размыканием сухих контактов.

Температура срабатывания	от 46 до 52 °C
Температура окружающей среды	от −40 до +42 °C; влажность до 93 % при +40 °C
Сопротивление замкнутых контактов	не более 0,5 Ом
Коммутация	не более 1,5 Вт при 9–30 В; ток от 0,001 до 0,05 А
Степень защиты	IP20
Масса	не более 25 г
Средний срок службы	не менее 10 лет
Наработка на отказ	не менее 60 000 ч

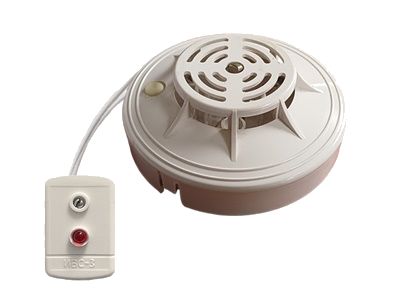

ИП105-1-Н «АЛАБАЙ»С выносным световым индикатором ИВС-3 (в комплекте). Режим «Пожар» сохраняется после снижения температуры; сброс — кратковременным отключением напряжения шлейфа на 2 с.

Температура срабатывания	от 46 до 52 °C
Ток короткого замыкания шлейфа ПКП	не более 20 мА
Номинальное напряжение	12 В или 24 В; коммутируемая мощность не более 1,5 Вт при 9–30 В
Сопротивление замкнутых контактов	не более 2 Ом
Масса	извещатель не более 25 г, ИВС-3 не более 20 г
Степень защиты	извещатель IP20, ИВС-3 IP41
Индикация	красный светодиод ИВС-3: мигает в дежурном режиме, горит постоянно при «Пожар»

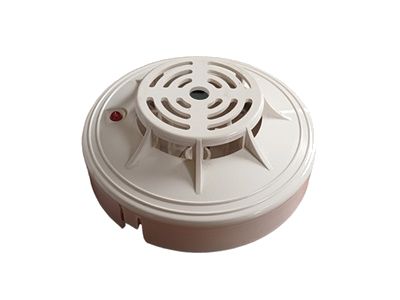

ИП105-1-Н «АЯКС»Со встроенной электронной платой индикации; питание по двухпроводной линии, в шлейф включается параллельно.

Температура срабатывания	от 46 до 52 °C
Напряжение питания	9–30 В
Ток в дежурном режиме	до 50 мкА (зависит от напряжения)
Ток при «Пожар»	10±2 мА при 9 В; 20±2 мА при 30 В
Габариты	диаметр не более 58 мм, высота не более 37 мм
Масса	не более 0,1 кг
Время технической готовности	не более 2 с
Встроенный резистор Rd	300 Ом по умолчанию

Как это работает и подключается

Базовый и «АЛАБАЙ» размыкают сухие контакты в шлейфе; «АЯКС» питается по двухпроводному шлейфу и меняет потребляемый ток.
Контакты «АЛАБАЙ»: нормально замкнутые отмечены на корпусе одной точкой, нормально разомкнутые — двумя.
Для формирования сигнала «ПОЖАР» по двум извещателям резистор Rd = 300 Ом в «АЯКС» заменяют на подобранный под ПКП (для ПКП «Гранит 8» и «Сигнал 20П» — 1,6 кОм).
В «АЛАБАЙ» и «АЯКС» режим «ПОЖАР» сохраняется после снижения температуры; возврат — кратковременным отключением питания на 2 с.

Монтаж

Размещайте и монтируйте по СП 484.1311500.2020: в верхней части помещения, включение в шлейф пожарной сигнализации.
Число извещателей в шлейфе определяется типом ПКП.
Площадь и расстояния: высота до 3,5 м — до 25 м², между извещателями 5,0 м, до стены 2,5 м; свыше 3,5 до 6,0 м — до 20 м², 4,5 и 2,0 м; свыше 6,0 до 9,0 м — до 15 м², 4,0 и 2,0 м. Не превышайте величин из ТУ и паспортов.
Не ставьте ближе 1 м к источникам постоянных и переменных магнитных полей — громкоговорителям, трансформаторам, электромоторам.
В основании два отверстия для крепления; корпус — основание и съёмная крышка.
Перед проверкой тепловентилятором отключите выходы ПКП и исполнительных устройств, управляющих автоматическим пожаротушением (АСПТ), и известите организации.

Примеры

Жилое здание и закрытые помещения

Температура срабатывания 46–52 °C привязана в паспорте к СНиП 31-01-2003 для жилых многоквартирных зданий (п. 7.3.3).

Нужна индикация на двери или в коридоре

Берите «АЛАБАЙ» с выносным индикатором ИВС-3: он показывает дежурный режим миганием и «Пожар» постоянным свечением красного светодиода.

Частые вопросы

Чем отличаются ИП105-1-Н, «АЛАБАЙ» и «АЯКС»?

Базовый — без индикации, сухие контакты. «АЛАБАЙ» — с выносным индикатором ИВС-3 в комплекте. «АЯКС» — со встроенной индикацией и питанием по двухпроводному шлейфу.

Как вернуть извещатель в дежурный режим после срабатывания?

Для «АЛАБАЙ» и «АЯКС» — кратковременно отключить напряжение шлейфа на 2 с.

Нюансы и грабли

Рабочий диапазон окружающей температуры только до +42 °C, а порог срабатывания начинается с 46 °C: в тёплых местах запас между ними небольшой.
«АЯКС»: при постоянном напряжении в шлейфе соблюдать полярность не нужно, а при знакопеременном включайте извещатель через полупроводниковый диод.
У базового ИП105-1-Н сопротивление замкнутых контактов не более 0,5 Ом, у «АЛАБАЙ» — не более 2 Ом: для измерений шлейфа берите значение своего исполнения.
