ИП114-50 и ИП114-50-Н — тепловые максимальные извещатели с индикатором ИВС-3 и без

Точечный тепловой извещатель в пластмассовом корпусе: классы А1, А2, А3, В с выносным индикатором ИВС-3 и «Н» с порогом 46–52 °C — без индикации, «АЛАБАЙ» и «АЯКС».

Извещатель пожарный тепловой точечный максимальный ИП114-50 (классы А1, А2, А3, В с ИВС-3) и ИП114-50-Н (без индикации, «АЛАБАЙ», «АЯКС»)

Модели семейства

ИП114-50 классов А1, А2, А3, В с ИВС-3С внешним выносным световым индикатором ИВС-3. «Пожар» сохраняется после снижения температуры; сброс — отключением напряжения шлейфа на 2 с. Ток короткого замыкания шлейфа ПКП — не более 20 мА.

Класс А1	температура среды 25 °C условно нормальная, 50 °C максимальная; срабатывание от 54 до 65 °C
Класс А2	25 и 50 °C; срабатывание от 54 до 70 °C
Класс А3	35 и 60 °C; срабатывание от 64 до 76 °C
Класс В	40 и 65 °C; срабатывание от 69 до 85 °C
Сопротивление замкнутых контактов	не более 2 Ом
Коммутация	не более 1,5 Вт при 9–30 В; ток от 0,001 до 0,05 А
Масса	извещатель не более 25 г, ИВС-3 не более 20 г
Степень защиты	извещатель IP20, ИВС-3 IP41
Климатическое исполнение	УХЛ4, влажность не более 93 % при 40 °C
Срок службы	не менее 10 лет; наработка на отказ не менее 60 000 ч

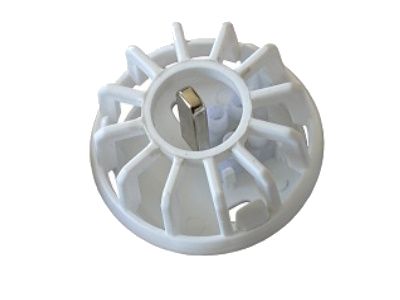

ИП114-50-НБез индикации; выдаёт «Пожар» размыканием сухих контактов, температура срабатывания от 46 до 52 °C.

Температура срабатывания	от 46 до 52 °C
Температура окружающей среды	от −40 до +42 °C; влажность до 93 % при +40 °C
Сопротивление замкнутых контактов	не более 0,5 Ом
Коммутация	не более 1,5 Вт при 9–30 В; ток от 0,001 до 0,05 А
Степень защиты	IP20
Масса	не более 25 г
Срок службы и наработка	не менее 10 лет; не менее 60 000 ч

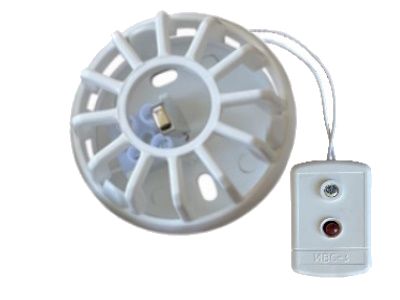

ИП114-50-Н «АЛАБАЙ»С выносным индикатором ИВС-3, ток короткого замыкания шлейфа не более 20 мА, номинальное питание 12 В или 24 В.

Температура срабатывания	от 46 до 52 °C
Сопротивление замкнутых контактов	не более 2 Ом
Коммутация	не более 1,5 Вт при 9–30 В; ток от 0,001 до 0,05 А
Масса	извещатель не более 25 г, ИВС-3 не более 20 г
Степень защиты	извещатель IP20, ИВС-3 IP41

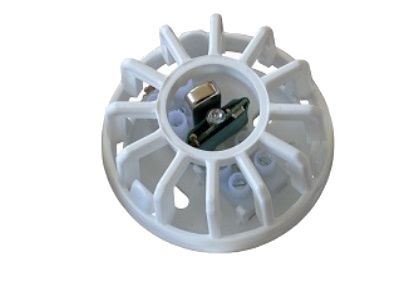

ИП114-50-Н «АЯКС»Со встроенной электронной платой индикации; питание по двухпроводной линии.

Температура срабатывания	от 46 до 52 °C
Напряжение питания	9–30 В; номинальное 12 В или 24 В
Ток в дежурном режиме	до 50 мкА (зависит от напряжения)
Ток при «Пожар»	10±2 мА при 9 В; 20±2 мА при 30 В
Габариты	диаметр не более 58 мм, высота не более 37 мм
Масса	не более 0,1 кг
Время технической готовности	не более 2 с
Гарантия	18 месяцев со дня ввода, не более 24 месяцев со дня выпуска

Как это работает и подключается

«Пожар» выдаётся в шлейф сухими контактами; на корпусе извещателя нормально замкнутые контакты отмечены одной точкой, нормально разомкнутые — двумя.
У исполнений с ИВС-3 индикатор мигает в дежурном режиме и горит постоянно при «Пожаре»; режим сохраняется после снижения температуры.
В «АЯКС» резистор Rd = 300 Ом можно заменить на подобранный под ПКП — для «Гранит 8» и «Сигнал 20П» паспорт даёт 1,6 кОм.

Монтаж

Размещайте и монтируйте по СП 484.1311500.2020: в верхней части помещения, в шлейф пожарной сигнализации.
Площадь и расстояния: высота до 3,5 м — до 25 м², между извещателями 5,0 м, до стены 2,5 м; свыше 3,5 до 6,0 м — до 20 м², 4,5 и 2,0 м; свыше 6,0 до 9,0 м — до 15 м², 4,0 и 2,0 м.
Не ставьте ближе 1 м к источникам магнитных полей — громкоговорителям, трансформаторам, электромоторам.
В основании два отверстия; схема включения с ИВС-3 — рис. 1, размеры — рис. 2 паспорта.
Перед проверкой тепловентилятором отключите выходы ПКП и устройств автоматического пожаротушения (АСПТ) и известите организации.

Примеры

Теплое помещение с высоким фоном

Классы А2, А3, В с ИВС-3 подбирают по температуре: чем выше класс, тем выше температура окружающей среды и порог срабатывания (до 85 °C у класса В).

Индикатор на двери

ИВС-3 выносится на дверь или в коридор: дежурный режим — мигание красного светодиода, «Пожар» — постоянное свечение.

Частые вопросы

Сколько извещателей в шлейфе?

Определяется типом приёмно-контрольного прибора — паспорт общего числа не даёт.

Как вернуть исполнение с ИВС-3 в дежурный режим?

Кратковременно отключить напряжение питания шлейфа на 2 с.

Нюансы и грабли

В паспорте ИП114-50-Н в п. 2.6 по ошибке написано «ИП 105-1-Н»: это шаблонная опечатка, речь об ИП114-50-Н.
Классы и «Н» — разные температуры: у классов А1–В порог от 54 до 85 °C, у «Н» — от 46 до 52 °C. Проверьте обозначение при заказе.
Гарантия различается: у остальных исполнений — три года, у «АЯКС» — 18 месяцев.

Документация

Магнито-Контакт — Паспорт ИП114-50-Н ПАШК.425212.136ПС
Магнито-Контакт — Паспорт ИП114-50-Н АЛАБАЙ
Магнито-Контакт — Паспорт ИП114-50-Н АЯКС
Магнито-Контакт — Паспорт ИП114-50 с ИВС-3 ПАШК.425212.135 ПС
