ИП 115-1 (IP44) «МАКС» — тепловой максимально-дифференциальный извещатель
Контролирует скорость роста температуры и порог; три класса (А1R1, А3R1, CR1), IP44, питание по шлейфу ПКП 10–30 В, ток в дежурном режиме до 0,3 мА.
Модели семейства
ИП 115-1-A1R1 (IP44) «МАКС»Класс А1, температура срабатывания от 54 до 65 °C.
| Температура срабатывания | от 54 до 65 °C |
| Ток в дежурном режиме | не более 0,3 мА |
| Ток в режиме «Пожар» | не более 17 мА |
| Время технической готовности | не более 10 с |
| Напряжение питания | от 10 до 30 В |
| Рабочая температура | от −40 до +55 °C |
| Габариты | диаметр не более 100 мм, высота не более 36 мм |
| Масса | не более 0,2 кг |
| Степень защиты | IP44 |

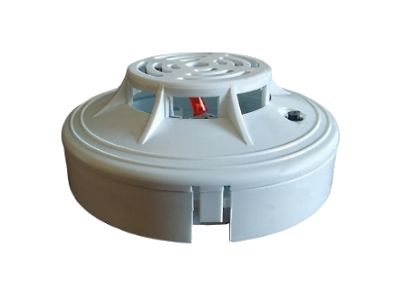

ИП 115-1-A3R1 (IP44) «МАКС»Класс А3, температура срабатывания от 64 до 76 °C.
| Температура срабатывания | от 64 до 76 °C |
| Ток в дежурном режиме | не более 0,3 мА |
| Ток в режиме «Пожар» | не более 17 мА |
| Время технической готовности | не более 10 с |
| Напряжение питания | от 10 до 30 В |
| Рабочая температура | от −40 до +55 °C |
| Габариты | диаметр не более 100 мм, высота не более 36 мм |
| Масса | не более 0,2 кг |
| Степень защиты | IP44 |
ИП 115-1-CR1 (IP44) «МАКС»Класс С, температура срабатывания от 84 до 100 °C.
| Температура срабатывания | от 84 до 100 °C |
| Ток в дежурном режиме | не более 0,3 мА |
| Ток в режиме «Пожар» | не более 17 мА |
| Время технической готовности | не более 10 с |
| Напряжение питания | от 10 до 30 В |
| Рабочая температура | от −40 до +55 °C |
| Габариты | диаметр не более 100 мм, высота не более 36 мм |
| Масса | не более 0,2 кг |
| Степень защиты | IP44 |
Как это работает и подключается
- Извещатель выдаёт раннее извещение о пожаре увеличением тока потребления по шлейфу ПКП — по скорости роста температуры или по превышению порога.
- Паспорт перечисляет приборы для работы: «ППКОП ГИППО-1М», «СИГНАЛ-20», «СИГНАЛ-20П», «СИГНАЛ-ВК», «СИГНАЛ-ВК-4», «СИГНАЛ-ВК-6», «ВЭРС», «УОТС 1-1А», «КВАРЦ» — с напряжением в шлейфе от 18 до 30 В.
- Время срабатывания по скорости роста температуры (минимум–максимум): при 5 °C/мин — 120–500 с, при 10 °C/мин — 60–242 с, при 15 °C/мин — 30–130 с, при 30 °C/мин — 20–100 с.
- Состояние «Норма» — одиночное мигание индикатора раз в 3–5 с; «Пожар» — постоянное свечение.
Монтаж
- Извещатели ставят в верхней части помещения; вывод — провод длиной 1 м (чёрный «−», красный «+»).
- Подключение в шлейф — через соединительные коробки с нужной степенью защиты оболочки.
- Площадь и расстояния паспорт даёт по таблице (со ссылкой на НПБ 88-2001 и РД 78.145-93): при высоте помещения до 3,5 м — до 25 м² на извещатель, между извещателями 5,0 м, до стены 2,5 м; свыше 3,5 до 6,0 м — до 20 м², 4,5 м и 2,0 м; свыше 6,0 до 9,0 м — до 15 м², 4,0 м и 2,0 м. В проекте сверяйте с действующими нормами и не превышайте величины из ТУ и паспорта.
- Проверка: подключить к ПКП, дождаться режима «Норма», направить тепловентилятор на чувствительный элемент, убедиться, что индикатор перешёл на постоянное свечение, а шлейф ПКП — в «ПОЖАР».
Примеры
Пожароопасные зоны, где нужен корпус не ниже IP44
Паспорт ссылается на п. 7.4.20 ПУЭ: в пожароопасных зонах допускаются приборы охранно-пожарной сигнализации со степенью защиты оболочки не менее IP44.
Частые вопросы
Чем различаются исполнения?
Температурой срабатывания: A1R1 — от 54 до 65 °C, A3R1 — от 64 до 76 °C, CR1 — от 84 до 100 °C; степень защиты у всех IP44.
Нюансы и грабли
- На время проверки отключите выходы ПКП и исполнительных устройств, управляющих автоматическим пожаротушением (АСПТ), и известите организации; после проверки восстановите связи и сообщите, что система готова.
- По классификации паспорта извещатель — невосстанавливаемое, периодически обслуживаемое изделие.
Документация
- Магнито-Контакт — Паспорт ИП 115-1 (IP44) «МАКС»
