ИП535–50 «СЕВЕР» с С2000-АР1 — ручной адресный извещатель для улицы под навесом

ИП535–50 «СЕВЕР»: ручной пожарный извещатель в корпусе из АБС-пластика, IP66/IP67, со встроенной адресной меткой Болид С2000-АР-1. Исполнения -А (ручка) и -В (под защитным элементом).

Извещатель пожарный ручной ИП535–50 «СЕВЕР» со встроенным адресным расширителем С2000-АР1

Модели семейства

ИП535–50-А «СЕВЕР» с С2000-АР1Приводится в действие опусканием приводного элемента (ручки) вниз по стрелкам.

Габариты	129 x 158 x 72 мм
Масса	не более 0,5 кг
Степень защиты	IP66/IP67
Климатическое исполнение	УХЛ2
Влажность	до 98 %
Температура	от −60 до +60 °C (рабочая температура С2000-АР-1 определяется её изготовителем)
Время перехода в тревогу	не более 4 с
Упаковка	картонные коробки по 8 штук

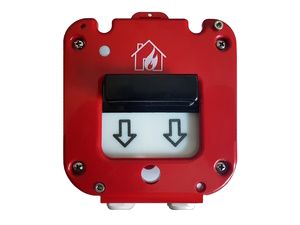

ИП535–50-В «СЕВЕР» с С2000-АР1Доступ к ручке закрыт защитным элементом, зафиксированным медной проволокой: при снятии проволока рвётся. В комплект входит медная проволока (для исполнения -В).

Габариты	129 x 158 x 72 мм
Масса	не более 0,5 кг
Степень защиты	IP66/IP67
Время перехода в тревогу	не более 4 с
Комплект	извещатель, паспорт, упаковка, специальный инструмент, проволока медная 5, кабельные вводы 2

Как это работает и подключается

При срабатывании ручки извещатель не более чем через 4 с переходит в режим тревоги: красный индикаторный светодиод горит постоянно, и сигнал уходит на ПКП.
В дежурном режиме индикатор промаргивает: при 9 В с интервалом 7 с, при 30 В — 5 с.
Возврат в дежурный режим: вернуть приводной элемент в исходное положение (ослабить фиксирующий винт специальным инструментом из комплекта) и сбросить тревогу на ПКП.

Монтаж

Отсоедините лицевую панель четырьмя винтами, закрепите основание на стене тремя шурупами по разметке.
Подключите провода шлейфа через герметичные вводы к клеммам на плате по схеме рис. 2 (подключение в ДПЛС).
Поставьте лицевую панель четырьмя шурупами; приводной элемент должен находиться в крайнем верхнем положении, на фиксаторах.
Корпус в базовой комплектации — два пластиковых ввода ПКВ М20 для кабеля Ø 6–12 мм; по требованию — один ввод, без вводов или герметичные МКВМ из нержавеющей стали (1 или 2 шт.).
Проверьте работу вместе с ПКП и верните приводной элемент в исходное положение.

Примеры

Пожарный пост на улице под козырьком

Паспорт рассчитывает извещатель на улицу под навесом (типа козырёк) и на помещения; изготовитель рекомендует ставить его вместе с козырьком К-04 и стойкой СП-01.

Адресная линия на склад или стоянку

Встроенный адресный расширитель С2000-АР1 подключается к двухпроводной адресной линии (ДПЛС); схема подключения — рис. 2 паспорта.

Частые вопросы

Чем отличаются исполнения -А и -В?

У -В доступ к ручке закрыт защитным элементом, зафиксированным медной проволокой; у -А ручка опускается без снятия защитного элемента.

Для чего нужен специальный инструмент в комплекте?

Им вывинчивают или ослабляют фиксирующий винт, чтобы вернуть приводной элемент в исходное положение после срабатывания.

Нюансы и грабли

В разделе технических характеристик паспорта стоят параметры неадресного исполнения (питание 9–30 В, ток до 50 мкА, ток при пожаре 10±2 мА и до 20±2 мА) и «коммутируемые» 4 Вт, 30 В, 0,2 А. Для извещателя на адресной линии не принимайте их как параметры ДПЛС — уточняйте у изготовителя или по документации на С2000-АР1.
Диапазон рабочих температур в извлечённом тексте записан как «-600 С … + 600С»; читается как от −60 до +60 °C.
Проверку работоспособности — опусканием ручки — делайте не реже одного раза в полгода; в ТО подтягивайте винты клемм отверткой.

Документация

Магнито-Контакт — Паспорт и РЭ ИП535–50 «СЕВЕР» со встроенным адресным расширителем С2000-АР1, АТФЕ.425211.001ПС
