ИП101-Exd «АЯКС» — взрывозащищённый тепловой максимальный извещатель с выносным или трубным датчиком

Алюминиевый взрывонепроницаемый корпус с искробезопасной цепью датчика, 10–30 В, IP66/IP67; для резервуаров с нефтью и нефтепродуктами и помещений; датчик в трубке или выносной.

Извещатель пожарный тепловой взрывозащищённый ИП101-Exd «АЯКС»

Модели семейства

ИП101-Exd-А1 АЯКСТемпература срабатывания от 54 до 65 °C, температурный класс Т6.

Температура срабатывания	от 54 до 65 °C
Температурный класс	Т6
Условно нормальная температура среды	25 °C
Максимальная нормальная температура среды	50 °C
Рабочая температура	от −40 до +50 °C
Рабочее напряжение	от 10 до 30 В
Ток в дежурном режиме	не более 25 мкА
Ток в режиме «Пожар»	не более 20 мА
Масса	не более 1,5 кг
Степень защиты	IP66/IP67

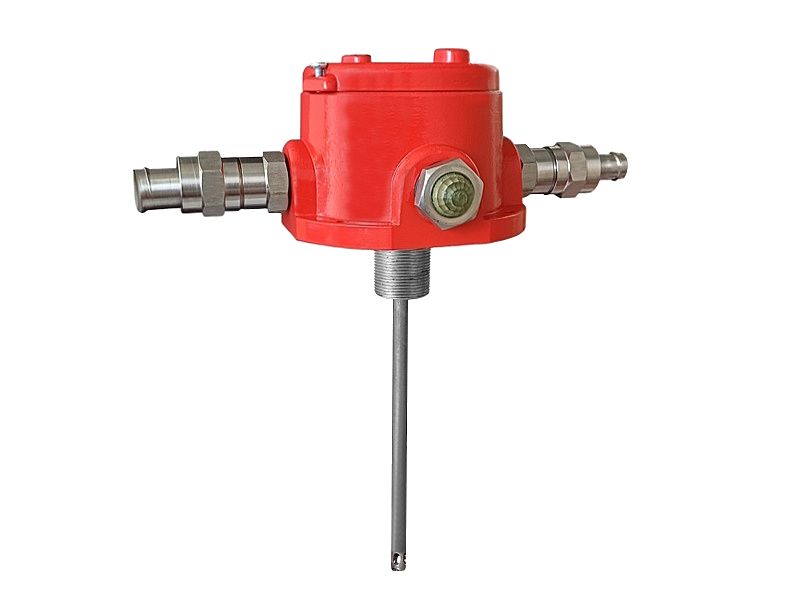

ИП101-Exd-А3 АЯКСТемпература срабатывания от 64 до 76 °C, температурный класс Т6.

Температура срабатывания	от 64 до 76 °C
Температурный класс	Т6
Условно нормальная температура среды	35 °C
Максимальная нормальная температура среды	60 °C
Рабочая температура	от −40 до +60 °C
Рабочее напряжение	от 10 до 30 В
Ток в дежурном режиме	не более 25 мкА
Ток в режиме «Пожар»	не более 20 мА
Масса	не более 1,5 кг
Степень защиты	IP66/IP67

ИП101-Exd-B АЯКСТемпература срабатывания от 69 до 85 °C, температурный класс Т5.

Температура срабатывания	от 69 до 85 °C
Температурный класс	Т5
Условно нормальная температура среды	40 °C
Максимальная нормальная температура среды	65 °C
Рабочая температура	от −40 до +65 °C
Рабочее напряжение	от 10 до 30 В
Ток в дежурном режиме	не более 25 мкА
Ток в режиме «Пожар»	не более 20 мА
Масса	не более 1,5 кг
Степень защиты	IP66/IP67

Как это работает и подключается

Принцип действия: падение напряжения на датчике сравнивается с пороговым; при превышении извещатель переключается в режим «Пожар».
Индикация красным светодиодом: дежурный режим — одиночные мигания с периодом 8–10 с, «Пожар» — с периодом 4–5 с.
Состояние «Пожар» сохраняется после снижения температуры; сброс — кратковременное отключение напряжения питания шлейфа.
Время готовности после включения питания не более 4 с, сброса после отключения — не более 3 с; работает с ПКП при напряжении в шлейфе от 8 до 30 В.

Монтаж

Датчик — в двух исполнениях: трубный (Т, чувствительный элемент в трубке, стандартная длина 200±2 мм) и выносной (В, элемент в защитной гильзе с гибким кабелем, стандартная длина 1000±5 мм); длину можно менять по согласованию. Вывод — нижний (Н) или боковой (Б).
Пример заказа: ИП101-Exd–А1-Т30-Н Ex МКВМ М20КМ10/A — элемент в трубке 30 см, вывод снизу, один ввод со стороны A под металлорукав 10 мм.
Корпус — алюминиевый сплав, два взрывозащищённых кабельных ввода МКВ или Ex МКВМ (стороны A и C штатно) либо один; отверстия под ввод М12, М16, М20, М25 (штатно М20). Для Ex МКВМ М20К проходной диаметр кабеля 4–14 мм, М25К — 6–18 мм; для МКВ М20К — 6–12 мм, М25К — 10–16 мм.
Порядок подключения: открутить крышку, смонтировать кабельный ввод под тип кабеля, подключить жилы, закрепить кабель, установить крышку, заземлить корпус.
Размещать — по СП 484.1311500.2020, с исключением тепловых воздействий, не связанных с пожаром. Производитель рекомендует защитный козырёк и кронштейн-держатель выносного элемента.
Обслуживание: не реже раза в 6 месяцев проверять целостность кабельных вводов, проводников и корпуса.

Примеры

Резервуары с нефтью и нефтепродуктами

Извещатель предназначен для обнаружения пожара и работы в составе систем автоматического пожаротушения на объектах специального назначения (резервуары с нефтью и нефтепродуктами), а также в помещениях.

Частые вопросы

Чем отличаются исполнения А1, А3 и B?

Температурой срабатывания (54–65, 64–76 и 69–85 °C), температурным классом (Т6, Т6, Т5) и допустимой температурой среды.

Нюансы и грабли

Знак «Х» в маркировке: трубку чувствительного элемента нужно защищать от механических ударов, а применять допускается только вводы МКВ, Ex МКВМ, заглушки производителя или другие сертифицированные вводы нужного вида и уровня взрывозащиты.
Работы со снятием крышки — только при снятом напряжении; не отключенный от сети извещатель снимать категорически запрещено.
Ремонт силами потребителя или монтажной организации запрещён — при неисправности изделие отправляют изготовителю.
Параметры искробезопасной цепи термоэлемента: Ui=12,1 В, Ii=500 мА, Pi=1,5 Вт, Ci=100 пФ, Li=10 мкГн или Ui=28 В, Ii=100 мА, Pi=0,7 Вт, Ci=100 пФ, Li=10 мкГн.

Документация

Магнито-Контакт — Паспорт (РЭ) ИП101-Exd «АЯКС»
